РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 80 -
1：
：：
：S-кривая
Выходная частота увеличивается или уменьшается в течение времени
разгона или торможения в соответствии с S-кривой. Данная функция
широко применима в целях сокращения шумов и нежелательных
вибраций электродвигателя. Функциональные параметры S-кривой
задаются в параметрах P2.06 и P2.07.

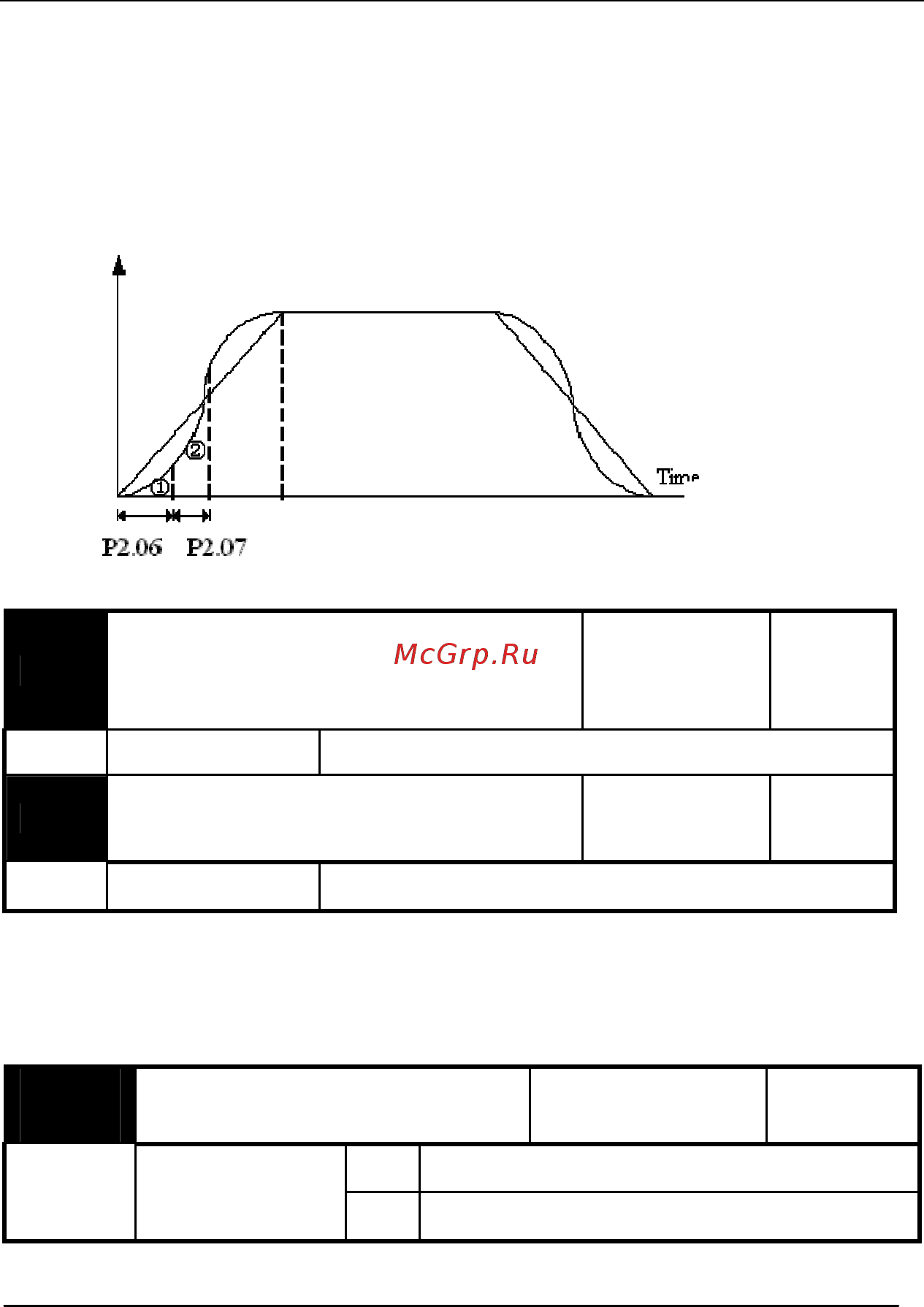

Рисунок 6-7: Разгон и замедление в режие S-кривой.
P2.06
Отношение стартовой
длительности S-кривой
Заводская
настройка
20.0%
Диапазон 10.0—40.0%
P2.07
Отношение повышения/понижения
S-кривой
Заводская
настройка
60.0%
Диапазон 10.0—40.0%
Стартовый отрезок S-кривой, обозначенный как 1 на рисунке 6-7,
отображает постепенный процесс разгона частоты с нуля; участок роста
S-кривой, обозначенный как 2 на рисунке 6-7, отображает процесс
постоянного роста частоты.
P2.08
using
of the
Функция автоматической
регулировки напряжения
Заводская
настройка
1
Диапазон
0 Неактивна
1 Активна
Выходная
частота
В
ремя
