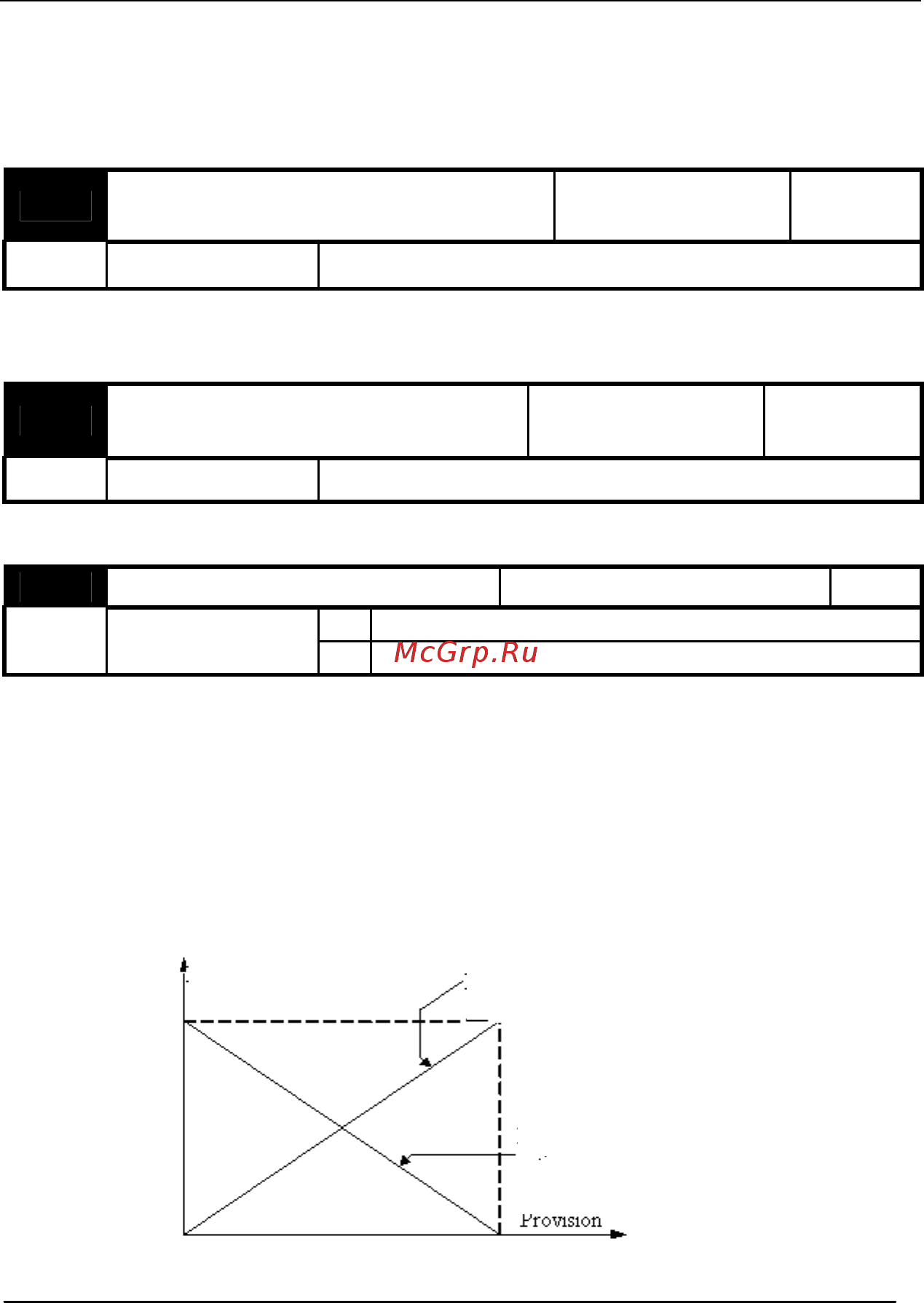

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 108 -
Примечание: Канал сигнала обратной связи и канал сигнала задания
не должны совпадать недолжны совпадать. Кроме того, значение
параметра P6.02 не может быть задано в пределах от 0 до 3, иначе
обратная связь не будет работать.
P6.03
Цифровое задание в режиме
ПИД-регулирования
Заводская
настройка
0.00В
Диапазон 0.00—10.00В
Данный параметр используется, если P6.01 = 1. Задание устанавливается
из расчета, что минимуму датчика обратной связи соответствует 0.00 В,
максимуму – 10.0 В.
P6.04
Усиление канала обратной
связи
Заводская
настройка
1.00В
Диапазон 0.01—10.00В
Данный параметр используется для настройки канала обратной связи в
режиме ПИД-регулирования.
P6.05
Тип обратной связи
Заводская настройка 0
Диапазон
0 Положительная обратная связь
1 Отрицательная обратная связь
0：
：：
：Положительная обратная связь
Если сигнал обратной связи больше, чем установленное задание, то
преобразователь уменьшает выходную частоту, если меньше – то
увеличивает.
1：
：：
：Отрицательный коэффициент обратной связи
Если сигнал обратной связи больше, чем установленное задание, то
преобразователь увеличивает выходную частоту, если меньше – то
уменьшает, как показано на рисунке 6-22:
Рисунок 6-22: положительные и отрицательные коэффициенты
Скорость вращения
Положительное
действие
Отрицательное
действие
Обратная связь
