РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 28 -
3.6.3 Разводка клемм аналогового входа/выхода
(1) Разводка для клеммы AI1, являющейся входом выраженного аналоговым
напряжением сигнала, осуществляется указанным ниже образом.
(2) Разводка для клеммы AI2, являющейся входом выраженного аналоговым
током и напряжением сигнала, осуществляется, как указано ниже.

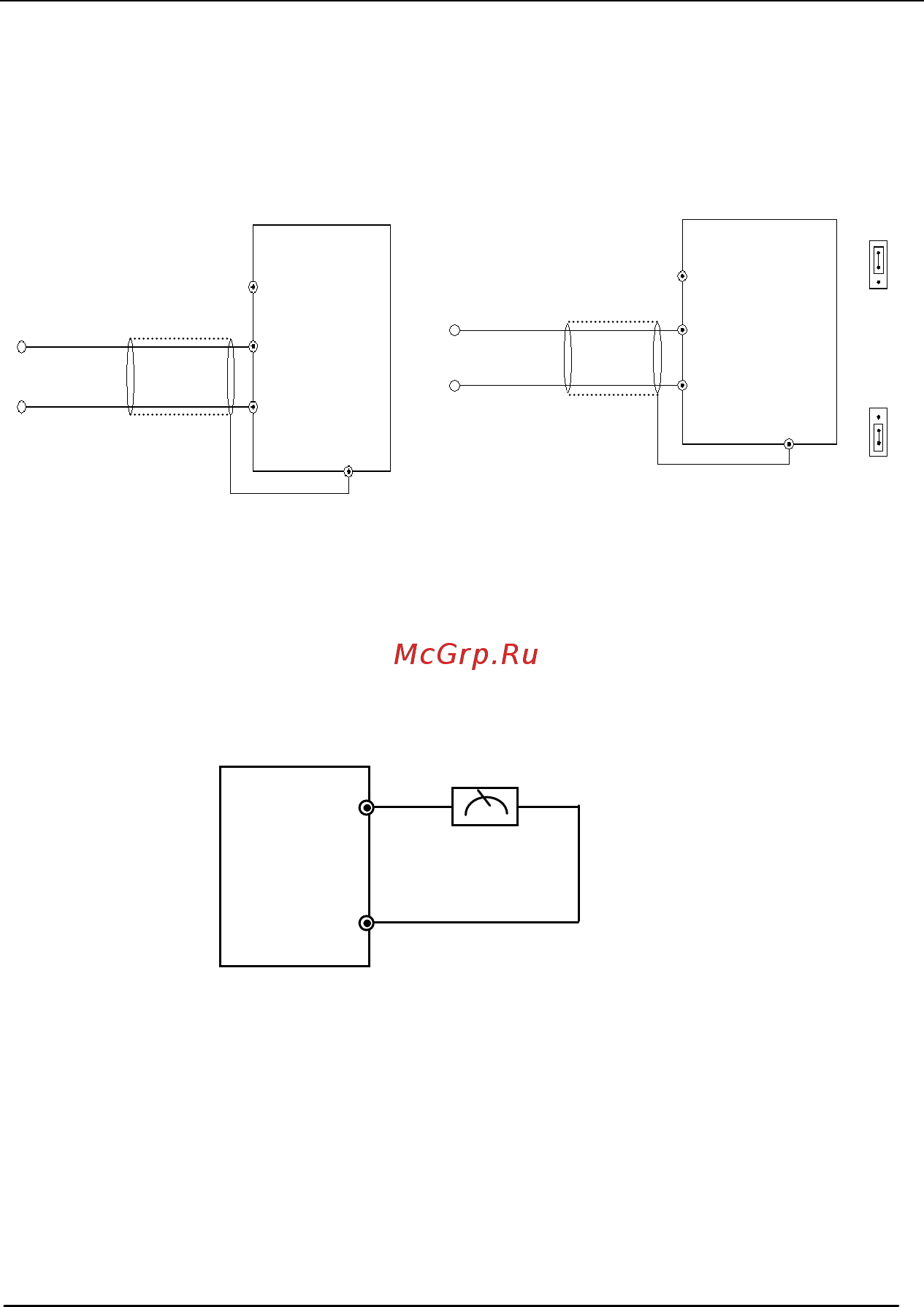

Рисунок 3-8. Схема соединений для Рисунок 3-9. Схема соединений для
клеммы AI1 клеммы AI2
(3) Схема соединений для клеммы аналогового выхода A01
Клемма аналогового выхода A01 с внешним аналоговым измерительным
прибором, который может показывать разные физические величины;
схема соединений для ней показана на Рисунке 3-10.
Рисунок 3-10. Схема соединений для клеммы аналогового выхода
Примечание: Поскольку аналоговый входной/выходной сигнал может быть
подвержен воздействию внешних помех, разводку следует выполнять
экранированным кабелем; кроме того, такой кабель должен быть
надёжно заземлён и иметь наименьшую длину.
Аналоговый выход
по напряжению
Аналоговый
измерительный прибор
AO1
GND
PR6100
+
―
—
10 В
AI2
GND
PR6100
0~20мА
E
+
―
10 В
AI1
GND
E
PR6100
0~+10в
Заземление
экранированного
провода
Заземление
экранированного
про
вода
