РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 82 -

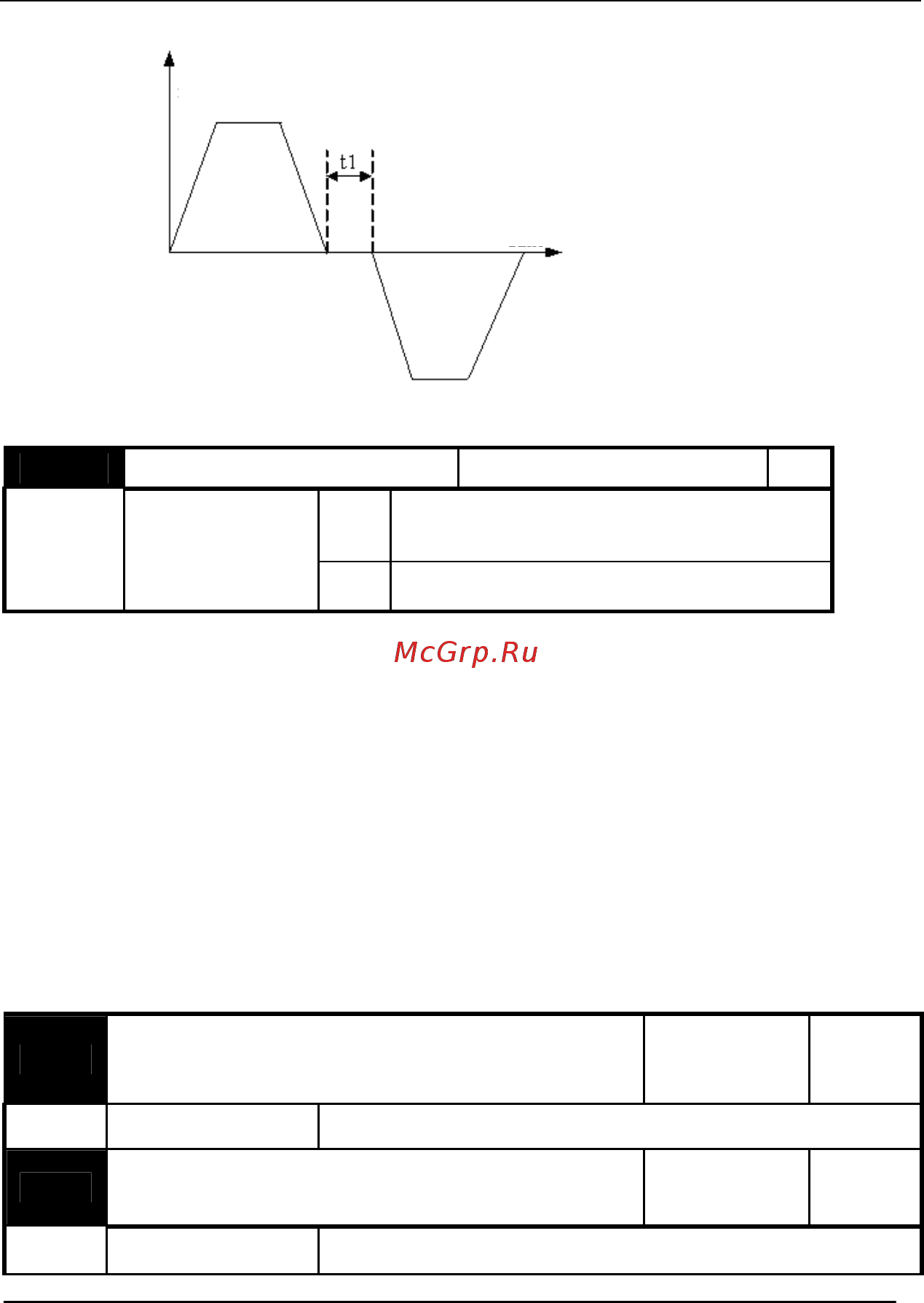

Рисунок 6-8: Мертвая зона между прямым и реверсивным вращением
P2.11
Режим остановки
Заводская настройка 0
Диапазон
0
В соответствии с логикой
преобразователя
1 Инерционное торможение
0：
：：
：В соответствии с логикой преобразователя
Если выбран данный режим остановки, то при подаче команды «стоп»
двигатель замедляется в соответствии с логикой, определенной соответ-
ствующим функциональным параметром преобразователя (P0.15).
1：
：：
：Инерционное торможение
Если выбран данный режим остановки, то при подаче команды «стоп»,
преобразователь прекращает питать двигатель, что ведет к его остановке
под действием инерции нагрузки. Не рекомендуется при использовании
инвертора с насосами, так как может привести к эффекту гидроудара и
прорыву труб. Пожалуйста, задавайте параметры P2.12，P2.13，P2.14
торможения постоянным током в соответствии с логикой преобразователя
P2.12
Частота перехода в режим торможения
постоянным током при команде «стоп»
Заводская
настройка
0.00Гц
Диапазон 0.0—20.00Гц
P2.13
Величина тока при торможении
постоянным током при команде «стоп»
Заводская
настройка
0.0%
Диапазон 0.0—100.0%
В
ремя
Выходная
частота
