Канал заданных значений и регулирование
7.4 Векторное регулирование частоты вращения/вращающего момента без датчика/с датчиком
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
265
7.4.3 Регулятор частоты вращения
Описание
Для обоих способов регулирования с датчиком и без него (VC, SLVC) характерна
одинаковая структура регулятора частоты вращения, ядром которой являются следующие
компоненты:
● Регулятор PI
● Управление регулятором частоты вращения с упреждением
● Статика
Сумма выходных величин образует заданное значение вращающего момента, который
уменьшается до допустимой величины с помощью ограничения заданного значения
вращающего момента.
Регулятор частоты вращения получает свое заданное значение (r0062) с канала
заданного значения, фактическое значение (r0063) или непосредственно с датчика
фактических значений при регулировании частоты вращения с датчиком (VC), или
косвенным путем с помощью модели двигателя при регулировании частоты вращения без
датчика (SLVC). Разность регулирования усиливается регулятором PI и совместно с
упреждающим управлением образует заданное значение вращающего момента.
При увеличивающемся моменте нагрузки и активной статике заданное значение частоты
вращения пропорционально уменьшается, и в результате отдельный привод внутри
группы (два или несколько механически связанных двигателей) при слишком большом
моменте разгружается.
͇͙͑͏͉͔͕͙͕͕͒ͣ͑͌͒͘͏͉͔͕͚͖͇͉͔͑͒ͥ͌͗͒͌͞͏͌͘
͚͖͍͔͗͌͋͌͏͓͌
S!
̻͇͙͑͏͕͎͔͇͔͌͑͌͌͘͞͞͏͌
͇͙͕͙͉͇͔͗͌͘͢͞͠͏ͦ
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͇͙͕͙͉͇͔͗͌͘͢͞͠͏ͦ
̷͚͌͊͒͏͕͉͇͔͗͏͌
͇͙͕͙͉͇͔͗͌͘͢͞͠͏ͦ
̺͖͇͉͔͗͒͌͏͌
͚͖͍͔͗͌͋͌͘͏͓͌
3,
̷͚͙͕͌͊͒ͦ͗
͇͙͕͙͘͢͞
͉͇͔͗͌͠͏ͦ
̮͇͋
͎͔͇͔͌͞͏͌
͓͕͓͔͙͇͌
͉͇͔͗͌͠͏ͦ
̶͕͔͋͑͒ͥ͌͞͏͌
͙͇͙͘͏͑͏
9&
L
7
S
.
Q
7
L
7
S
.
Q
7
U>@
U
U>@
U
S S S
U
U
U
U
U
U
S S S
6/9&

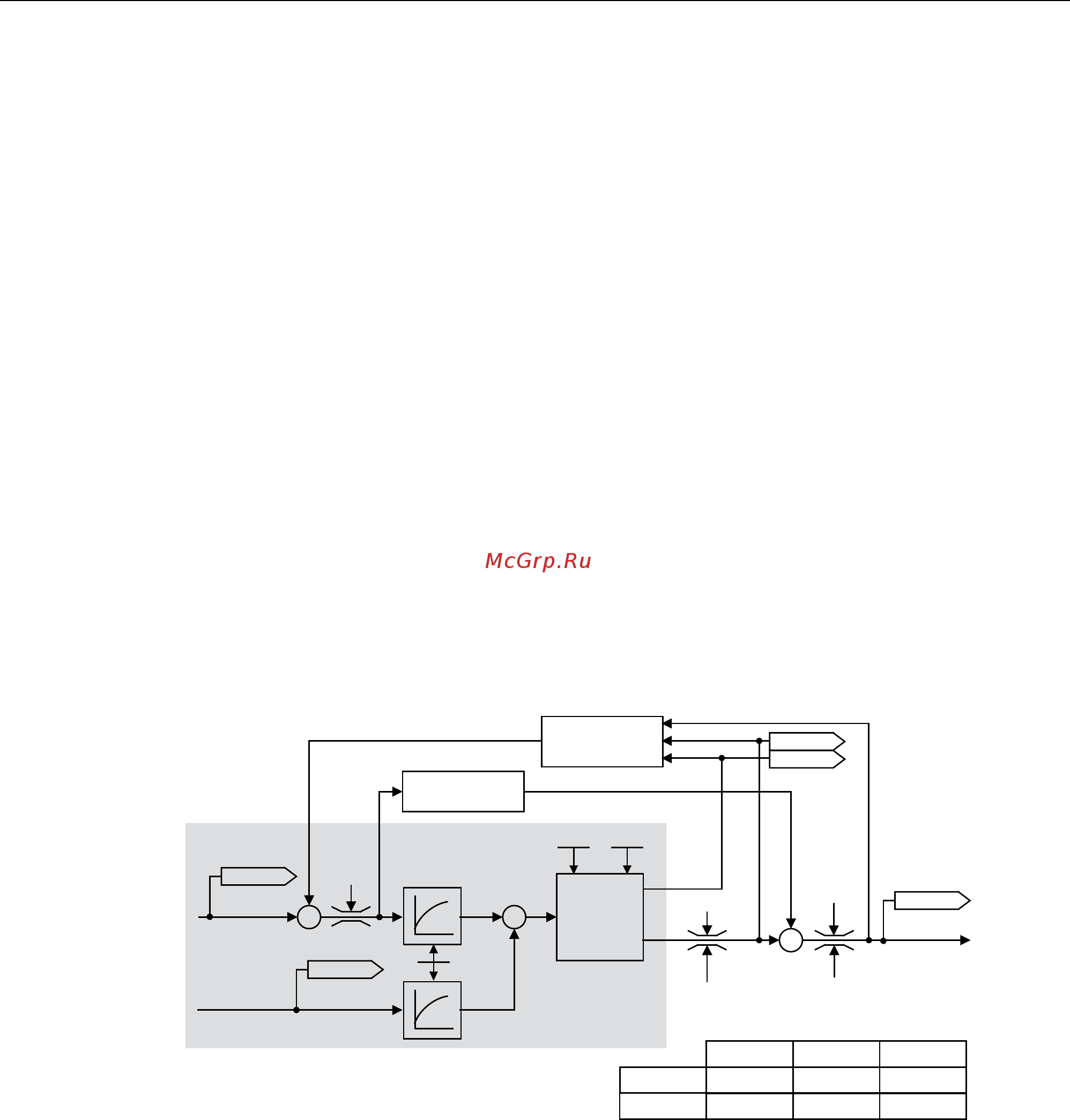

Изображение 7-14 Регулятор частоты вращения
Оптимальную настройку регулятора частоты вращения можно определить с помощью
автоматической оптимизации регулятора частоты вращения (p1900 = 1, измерение при
вращении).
Если задан момент инерции, то регулятор частоты вращения (Kp, Tn) можно рассчитать с
помощью автоматической параметризации (p0340 = 4). При этом параметры регулятора
устанавливаются по симметричному оптимальному значению:
Tn = 4 x Ts
Kp = 0,5 x r0345 / Ts = 2 x r0345 / Tn
Ts = сумма малых времен задержки (содержит p1442 или p1452).
