Функции, контрольные и защитные функции
9.2 Приводные функции
Преобразователи и встроенные устройства
306 Руководство по эксплуатации, 03/2011, A5E03716106A
Свойства
● Регулирование Vdc
– Состоит из независимых Vdc_max-регулирования и Vdc_min-регулирования
(кинетическая буферизация).
– Имеет общий регулятор PI. С помощью коэффициента динамики Vdc_min-
/Vdc_max-регулирование регулируется независимо друг от друга.
● Vdc_min-регулирование (кинетическая буферизация)
– Благодаря этой функции во время кратковременного сбоя в сети используется
кинетическая энергия двигателя для буферизации напряжения промежуточного
контура и при этом привод тормозит.
● Vdc_max-регулирование
– С помощью этой функции кратковременная возникшая генераторная нагрузка
подавляется без отключения с "Перенапряжение в промежуточном контуре".
– Vdc_max-регулирование целесообразно только при питании без активного
регулирования промежуточного контура и без обратного питания.
Описание Vdc_min-регулирования (кинетическая буферизация)
͈͎͔͌͌͏͖͇͉͔͕͙͗͘͘͏.,3
̵͙͇͎͙͑͌͘͏
̩͕͎͕͈͔͕͉͔͒͌͏͙͉͕͕͖͌͌͌͊͘͏͙͇͔͏ͦ
9GF͚͙͕͗͌͊͒ͦ͗
͇͙͑͏͉͔͌
̩͓͕͙͇͎͇͙͗͌ͦ͑͌͘͏
͔͇͙͕͔͊͌͌͗͗͐͢
͉͋͏͇͙͔͊͌͒ͣ͐͢
,T͎͇͋
W
W
W
W
QVROO
͓͏͔
)
U
U
9
9GF
!
!

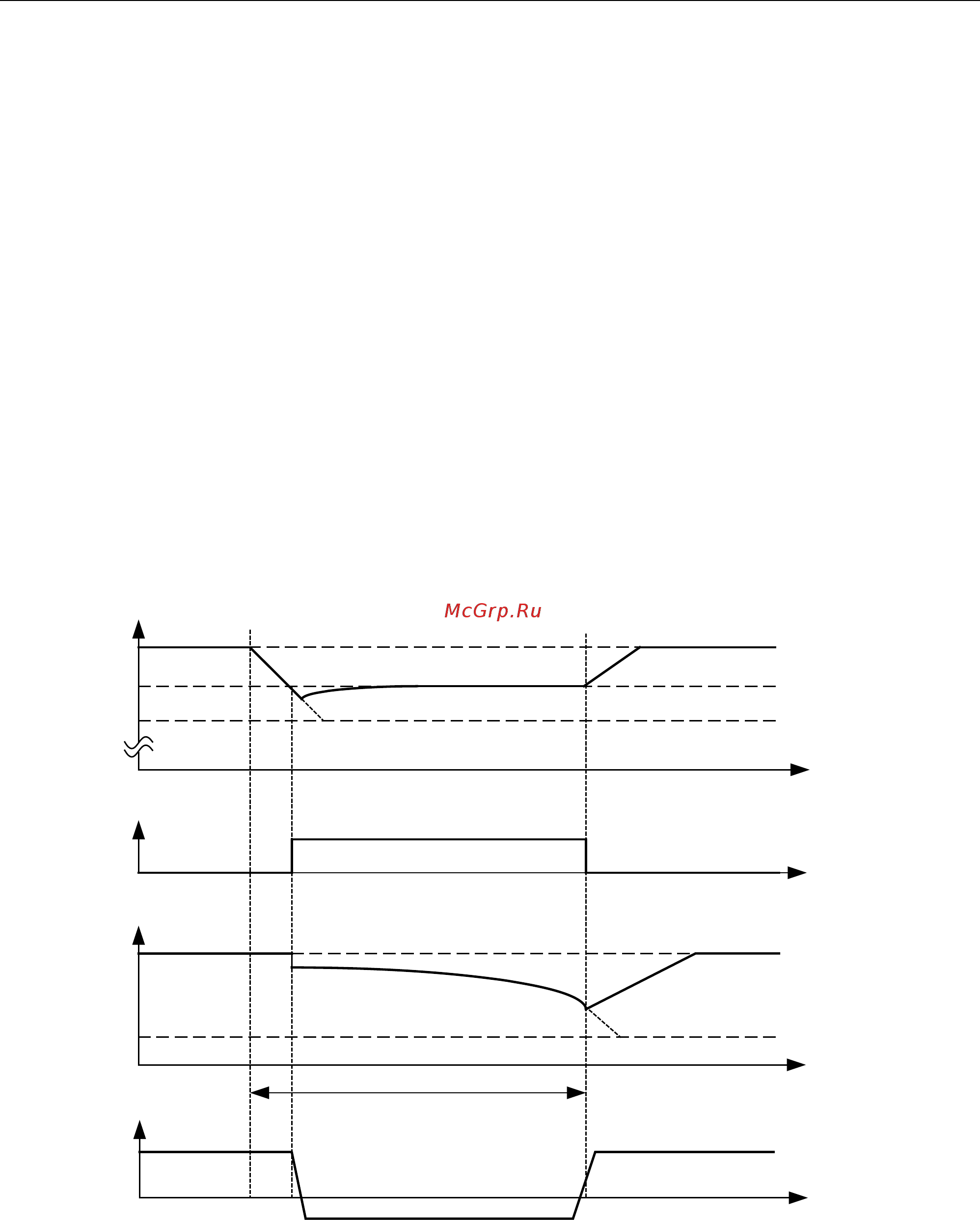

Изображение 9-4 Включение/Выключение Vdc_min-регулирования (кинетическая буферизация)
