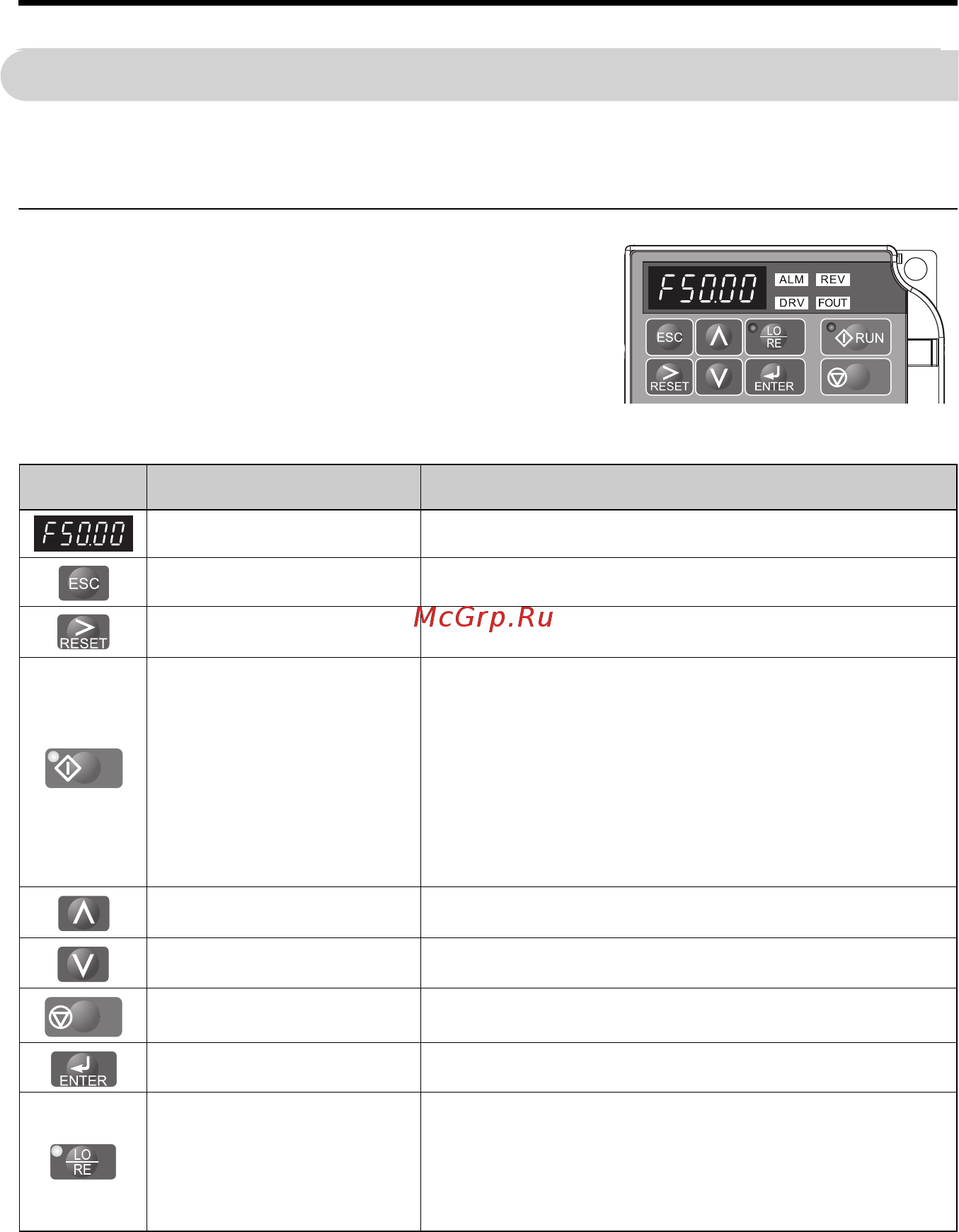

RU 20 YASKAWA Electric TOEP_C710606_27A - Привод переменного тока J1000 - Краткое руководство пользователя
4 Управление с клавиатуры
4 Управление с клавиатуры
Цифровой пульт управления со светодиодными
индикаторами и клавиши
Цифровой пульт управления со светодиодными
индикаторами используется для программирования
работы привода, его пуска/останова и отображения
информации о неисправностях. Светодиодные
индикаторы отражают состояние привода.
Клавиши и функции
Внешний
вид
Название Функция
Область вывода данных Здесь выводятся базовая частота, номер параметра и пр.
Клавиша ESC (выход) Осуществляет возврат к предыдущему пункту меню.
Клавиша RESET (сброс)
Перемещает курсор вправо.
Выполняет сброс сообщения об отказе.
Клавиша RUN (пуск)
Запускает привод в режиме LOCAL (локальный).
Светодиодный индикатор пуска
• горит, когда двигатель работает.
• мигает во время торможения вплоть до остановки
или когда
опорная частота равна 0.
• часто мигает, когда привод отключается посредством
сигнала с цифрового входа, когда привод был остановлен
при помощи цифрового сигнала быстрой остановки, или
когда команда пуска подавалась в режиме нормального
потребления электроэнергии.
Клавиша со стрелкой вверх Пролистывает вверх номера параметров, значения и пр.
Клавиша со стрелкой вниз Пролистывает вниз
номера параметров, значения и пр.
Клавиша STOP (стоп) Останавливает привод.
Клавиша ENTER (ввод)
Выбирает режимы, параметры и применяется для сохранения
настроек.
Клавиша выбора LO/RE
(локальный/дистанционный)
Переключает управление приводом между управлением
оператором (LOCAL — локальный) и управлением при
помощи клемм цепи управления (REMOTE —
дистанционный). Когда привод находится в режиме LOCAL
(локальный), то есть управление производится с клавиатуры
,
горит светодиодный индикатор.
STOP
RUN
STOP
