4 Управление с клавиатуры
RU 22 YASKAWA Electric TOEP_C710606_27A - Привод переменного тока J1000 - Краткое руководство пользователя
Структура меню и режимы работы

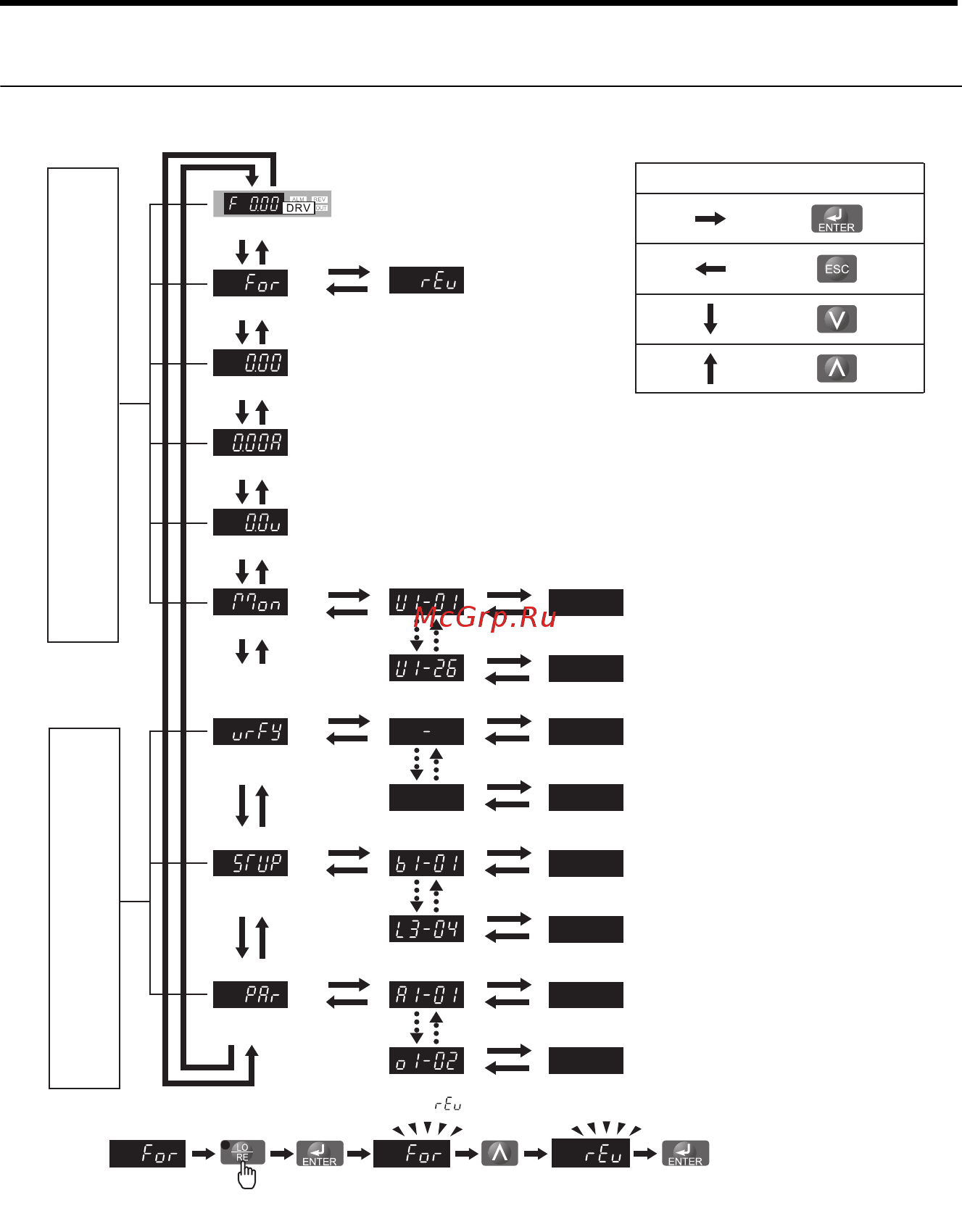

На следующем рисунке поясняется структура меню клавиатуры оператора.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
Светодиод DRV отключен.
Пуск двигателя невозможен.
:
:
:
:
Описание основных операций
Включите питание (индикатор DRV мигает).
Выбор движения вперед Выбор движения назад<1>
Выходная частота
Выходной ток
Выходное напряжение
Дисплей монитора
Меню проверок
Режим настройки
Режим задания параметров
Светодиод DRV включен.
По команде Run (Пуск) двигатель будет запущен.
Дисплей монитора отображает
данные привода, например,
состояние клемм, выходную
частоту, информацию об
отказах и пр..
В меню контроля выводятся все
параметры, значения которых
отличаются от установок
по умолчанию.
В режиме настройки задается
минимальное количество
параметров, требуемое для
работы привода.
В режиме задания параметров
можно изменять все параметры
привода.
Светодиодный индикатор светится при
выборе режима LOCAL (ЛОКАЛЬНОЕ УПРАВЛЕНИЕ)
<1> Переключение на движение назад:
