Baltur BPM 40 [14/44] Габаритные размеры
![Baltur BPM 40 [14/44] Габаритные размеры](/views2/1591852/page14/bge.png)

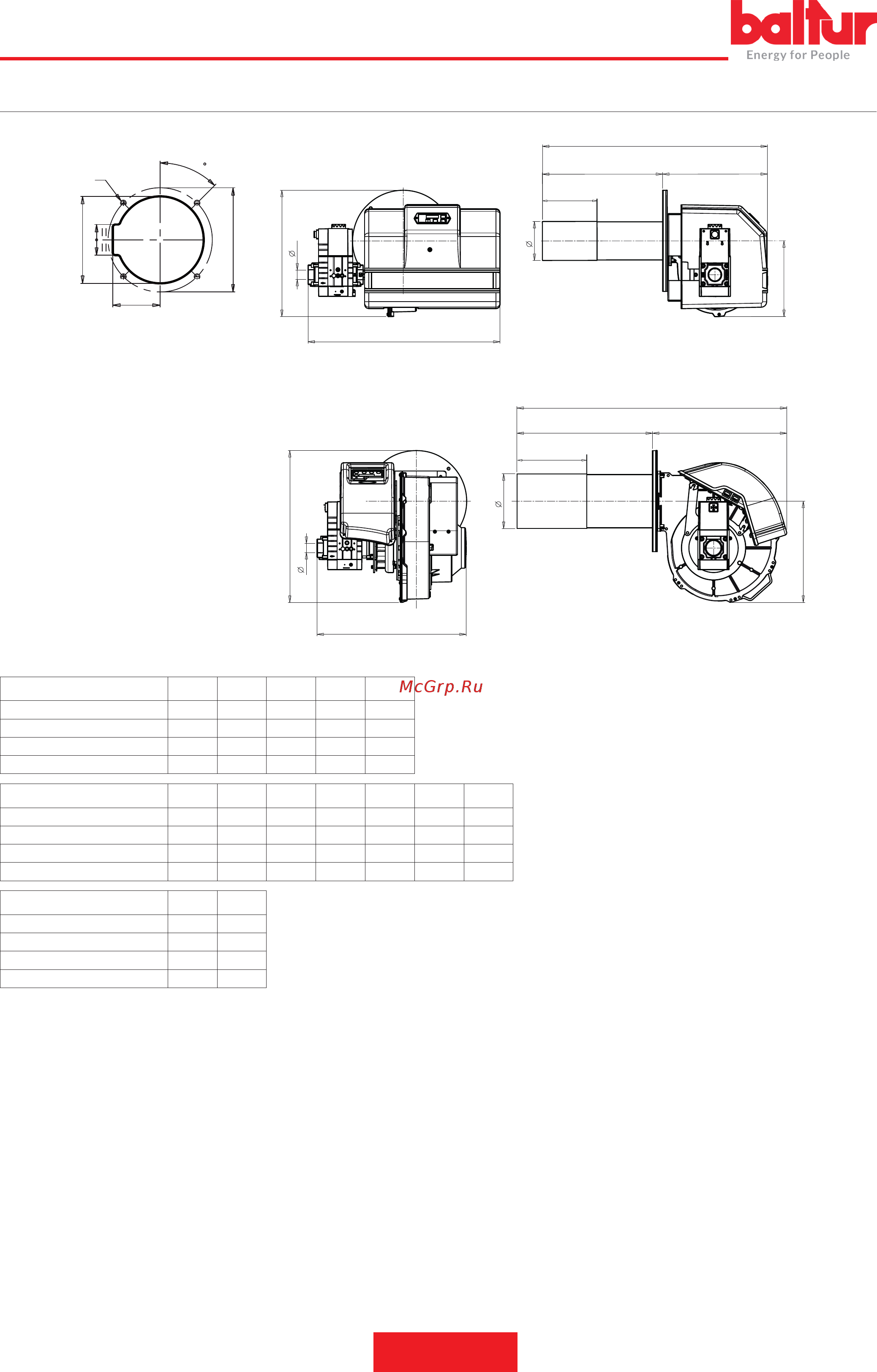

ГАБАРИТНЫЕ РАЗМЕРЫ
F
D
C
C2
B1
B
A
B
G
A
F
D C2
C
1B
BPM 500
BPM 800
D2
D2
G
L
N
V1
V
45
M
BPM 650
BPM 800
BPM 500
BPM 450
BPM 500
BPM 450
BPM 650
BPM 800
BPM_450_800_N2
Модель A B B1 C C2
BPM 450 700 463 277 1068.5 386.5
BPM 500 700 463 277 1068.5 386.5
BPM 650 550 555 370 1081 491
BPM 800 550 555 370 1081 491
Модель D D2 F Ø G LØ M N Ø
BPM 450 690 440 140 1"1/2 336 M10 250
BPM 500 960 440 140 1"1/2 336 M10 250
BPM 650 560 350 200 1" 1/2 - M10 250
BPM 800 625 350 200 1"1/2 336 M10 250
Модель V V1
BPM 450 132 60
BPM 500 132 60
BPM 650 145 60
BPM 800 145 60
РУССКИЙ
12 / 40
0006160312_202001
