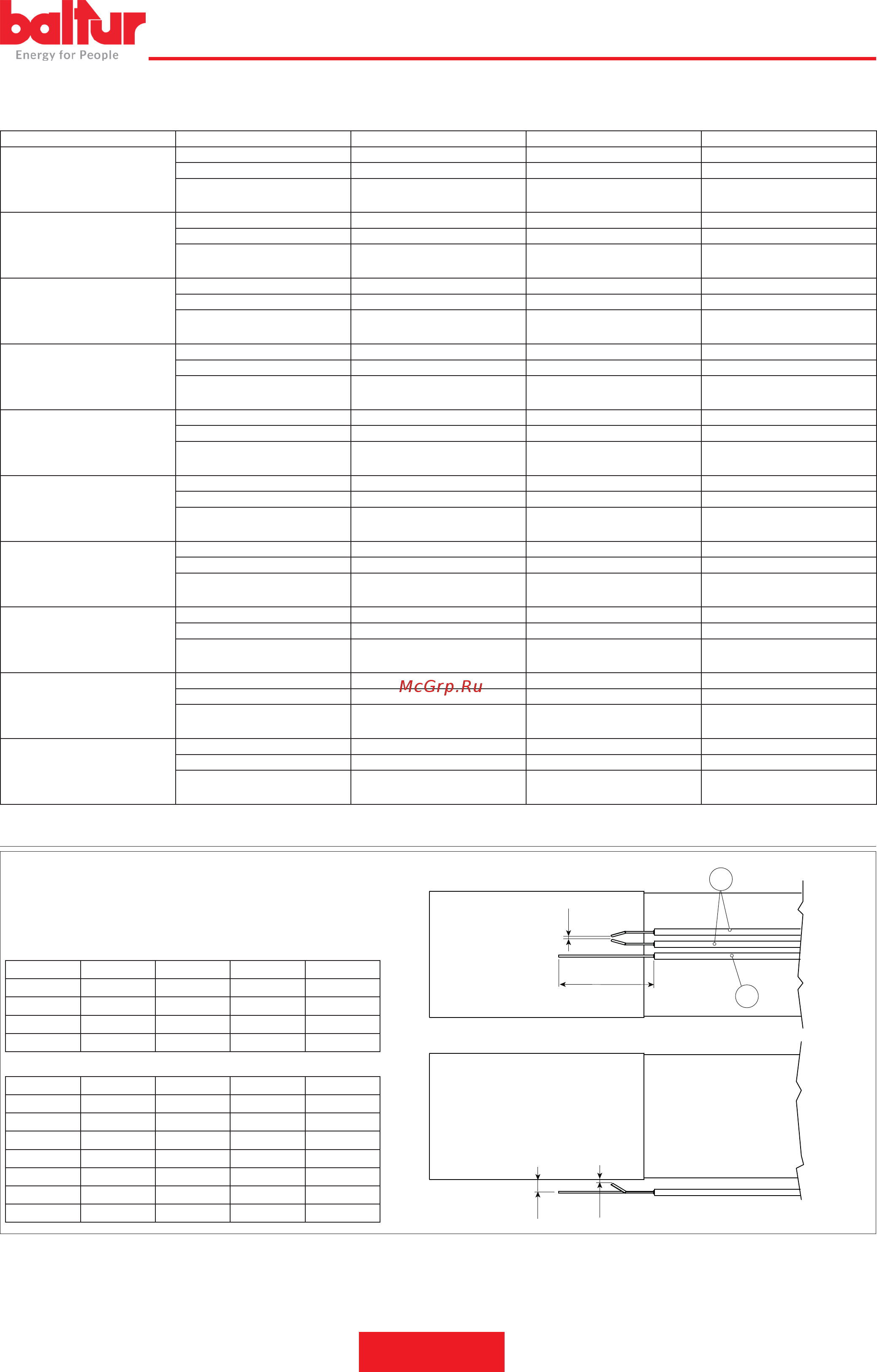

РЕГУЛИРОВКИ
Горелки Описание МИН. СТАРТ МАКС.
BPM 90
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
900 3500 6000
BPM 140 - Evomix 2.120
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1500 4000 5600
BPM 200 - Evomix 2.160
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
BPM 200 - Evomix 2.210
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 3000 5200
BPM 300 - Evomix 2.270
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 3000 5300
BPM 350 - Evomix 2.350
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
900 3500 5600
BPM 450 - Evomix 2.450
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 2000 4700
BPM 500 - Evomix 2.560
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 2000 5400
BPM 650 - Evomix 2.700
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 2000 4500
BPM 800 - Evomix 2.780
O2 (%) 5 - 5,5 5 - 5,5 5 - 5,5
Ионизация пламени (µA) 5 - 20 (µA) 5 - 20 (µA) 5 - 20 (µA)
Скорость вентилятора (об/
мин)
1000 2000 4500
ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
1 Электрод ионизации
2 Электрод розжига
Модель A B C D
BPM 10 3,5 / 5 3 / 4 10 60
BPM 40 3,5 / 5 3 / 4 10 60
BPM 90 3,5 / 5 3 / 4 10 60
BPM 140 3,5 / 5 3 / 4 10 60
Модель A B C D
BPM 200 6 ÷ 8 4 ÷ 5 40 60
BPM 300 6 ÷ 8 4 ÷ 5 40 60
BPM 350 6 ÷ 8 4 ÷ 5 30 60
BPM 450 6 ÷ 8 4 ÷ 5 40 60
BPM 500 6 ÷ 8 4 ÷ 5 40 60
BPM 650 6 ÷ 8 4 ÷ 5 30 60
BPM 800 6 ÷ 8 4 ÷ 5 30 60
BPM_200_800
B
D
C
A
1
2
РУССКИЙ
21 / 40
0006160312_202001
