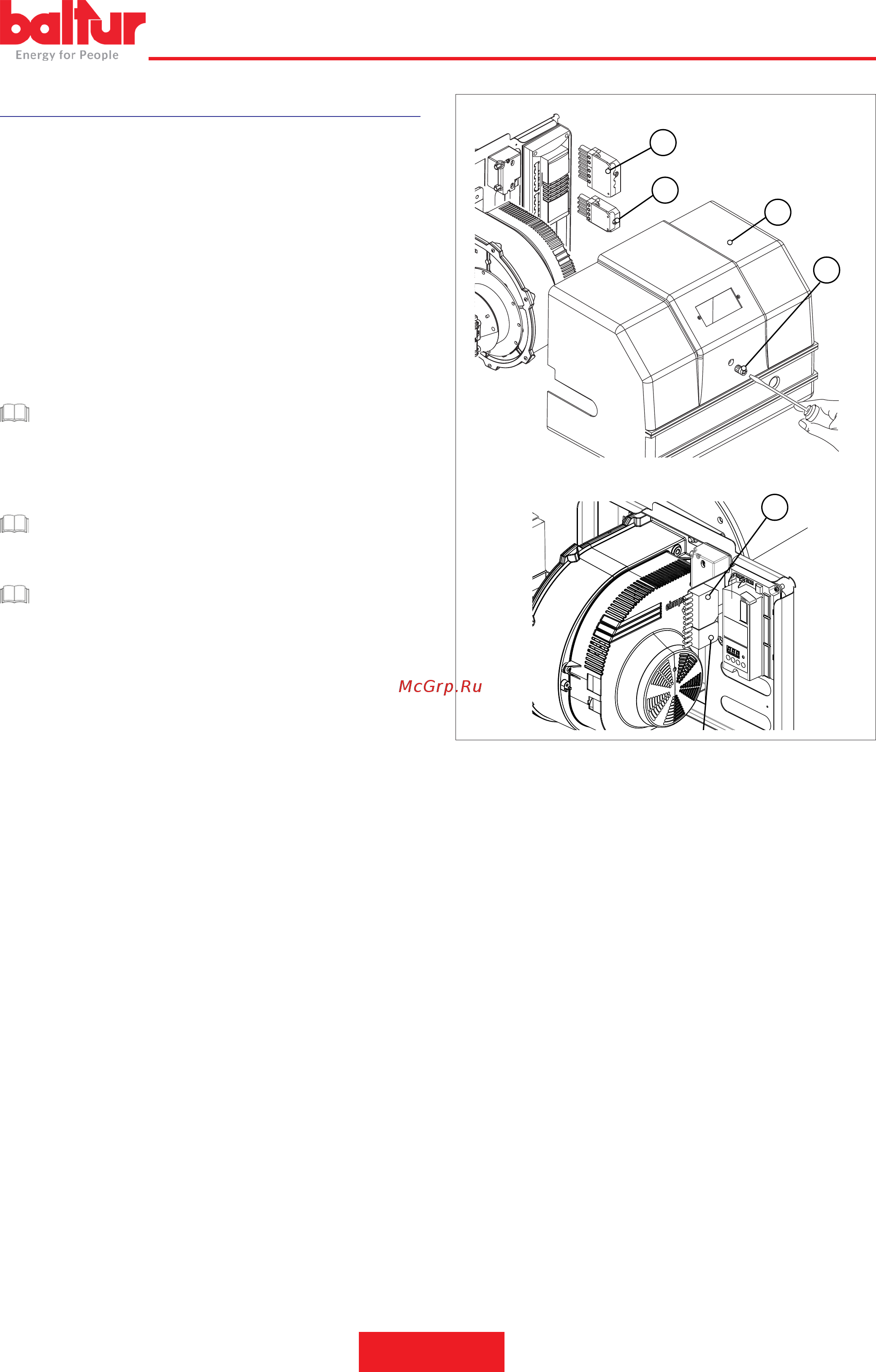

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Установка горелки разрешена лишь в зонах с уровнем
загрязнения 2, как показано в приложении М нормы EN60335-
1:2008-07.
На трёхфазной или однофазной линии питания должен иметься
выключатель с плавкими предохранителями.
Смотрите прилагаемую электросхему при выполнении
электрических соединений линии и термостатов.
Для соединения горелки с линией питания выполните следующее:
Открутите винт (1) и снимите крышку (2) для получения доступа
к электрическому щиту горелки.
Включите 7-полюсный (4) и 3-полюсный (3) штекеры в
соответствующие разъемы (5) и (6).
Закройте крышку (2)и заблокируйте ее винтом (1).
ОСТОРОЖНО / МЕРЫ ПРЕДОСТОРОЖНОСТИ
Гнёзда кабелей 7-полюсного и 4-полюсного разъёмов
предусмотрены для проводов Ø9,5 -10 мм и Ø 8,5 - 9 мм
для гарантирования класса защиты IP 44 (стандарт CEI EN
60529).
ОСТОРОЖНО / МЕРЫ ПРЕДОСТОРОЖНОСТИ
Открывать электрический щит горелки можно только
квалифицированным работникам.
ОСТОРОЖНО / МЕРЫ ПРЕДОСТОРОЖНОСТИ
Перед проведением операций по техобслуживанию
следует отключить электрическое питание и убедиться в
невозможности его случайной подачи.
5
6
CollEle_BPM01
4
3
1
2
РУССКИЙ
17 / 40
