8 / 48
0006160039_201510
¹) ВЫБРОСЫ ПРИ СЖИГАНИИ МЕТАНА
Классы, определяемые согласно норматива EN 676.
Класс
Выбросы NOx в мг/кВтчас при
сжигании метана
1 ≤ 170
2 ≤ 120
3 ≤ 80
³) ВЫБРОСЫ ДИЗЕЛЬНОГО ТОПЛИВА
Классы, определяемые согласно норматива EN 267.
Класс
Выбросы NOx в мг/
кВтчас при сжигании
дизельного топлива
Выбросы CO в мг/
кВтчас при сжигании
дизельного топлива
1 ≤ 250 ≤ 110
2 ≤ 185 ≤ 110
3 ≤ 120 ≤ 60
²) ВЫБРОСЫ ПРИ СЖИГАНИИ ПРОПАНА
Выбросы CO при сжигании метана/пропана ≤ 100 мг/кВтчас
Класс
Выбросы NOx в мг/кВтчас при
сжигании пропана
1 ≤ 230
2 ≤ 180
3 ≤ 140

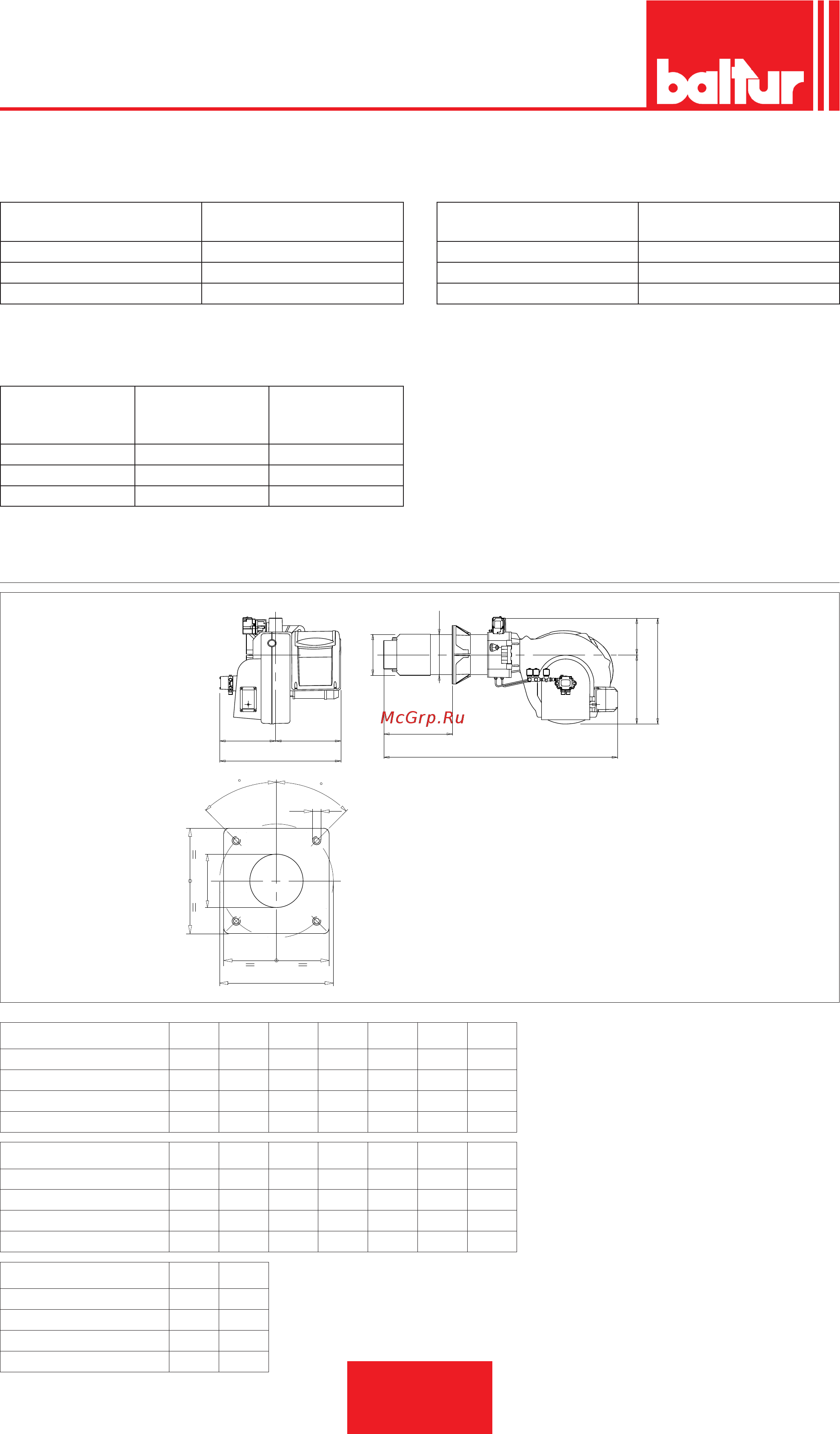

ГАБАРИТНЫЕ РАЗМЕРЫ
A2
A
A1
I
M
I
L
45
45
N
D
ØE
B2
B
C
B1
ØF
0002570210N2
Модель A А1 А2 B B1 B2 C
TBML 80 ME 700 330 370 580 380 200 1230
TBML 120 ME 700 330 370 580 380 200 1250
TBML 160 ME 700 330 370 580 380 200 1250
TBML 200 ME 700 330 370 580 380 200 1270
Модель D мин. D макс. E Ø F Ø Р L мин. L макс.
TBML 80 ME 270 440 180 178 280 250 325
TBML 120 ME 285 450 224 219 320 280 370
TBML 160 ME 285 450 224 219 320 280 370
TBML 200 ME 300 470 250 219 320 300 370
Модель M N Ø
TBML 80 ME M12 190
TBML 120 ME M12 235
TBML 160 ME M12 235
TBML 200 ME M12 255
