14 / 48
0006160039_201510
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
• Электрические провода должны находиться на вдали от
нагревающихся частей.
• Установка горелки разрешена лишь в зонах с уровнем
загрязнения 2, как показано в приложении М нормы EN 60335-
1:2008-07.
• Убедитесь, что электросеть, к которой вы хотите присоединить
аппаратуру, имеет напряжение и частоту, подходящие для
горелки.
• Трехфазная или однофазная линия питания должна быть
оснащена выключателем с плавкими предохранителями.
Кроме того согласно действующим нормативам в линии
питания горелки необходимо установить легкодоступный
выключатель - снаружи того помещения, в котором
расположен котел.
• Главная линия питания, соответствующий выключатель
с предохранителями и возможный ограничитель должны
выдерживать максимальный ток, потребляемый горелкой.
• Для подключения к сети электропитания необходимо
предусмотреть многополюсный выключатель с расстоянием
между разомкнутыми контактами не менее 3 мм в соответствии
с действующими нормативами техники безопасности.
• Электрические соединения (линии питания и термостатов) см.
соответствующую электрическую схему.
• Снимайте наружную изоляцию кабеля питания лишь
настолько, насколько это необходимо для выполнения
соединения, во избежание соприкосновения провода с
металлическими частями.
Для соединения горелки с линией питания выполните
следующее:

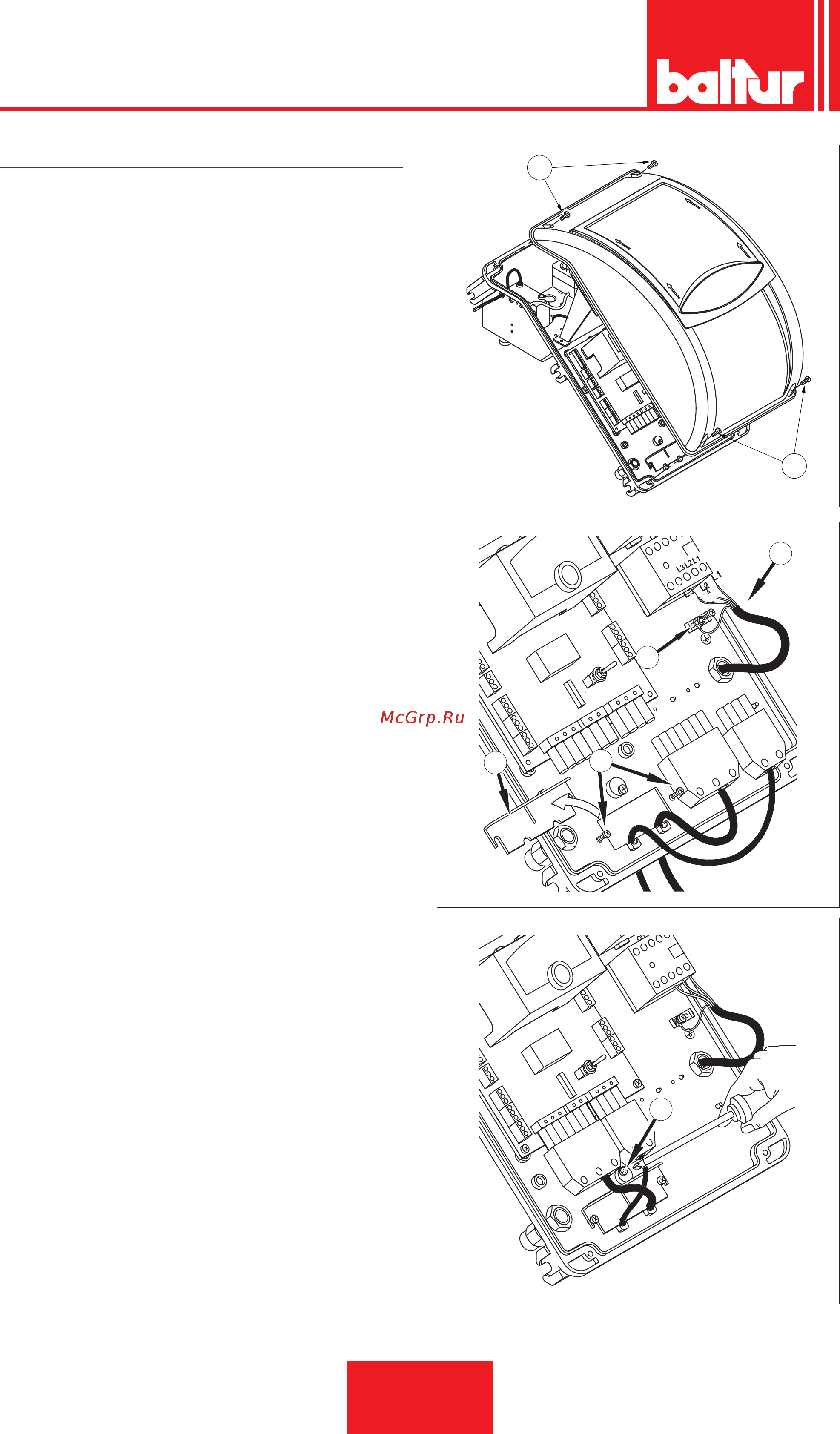

• Снимите крышку, отвернув винты (1), не убирая прозрачное
окошко. Так будет получен доступ к электрическому щиту
горелки.
• Отвинтить винты (2) и, после снятия плиты для крепления
кабелей (3), продеть через отверстие 7-штырьковый разъем
и кабель управления модуляцией. Соединить кабели питания
(4) с дистанционным выключателем, закрепить кабель
заземления (5) и зажать соответствующую кабельную муфту.
• Установите на место плиту для крепления кабелей. Поверните
эксцентрик (6) так, чтобы плита оказывала надлежащее
давление на кабели, затем затяните винты крепления
пластины. В заключение подсоедините соответствующие
разъемы и провод управления модуляцией, если это
предусмотрено.
1
1
0002934780a
3
2
5
4
0002934780b
6
0002934780c
