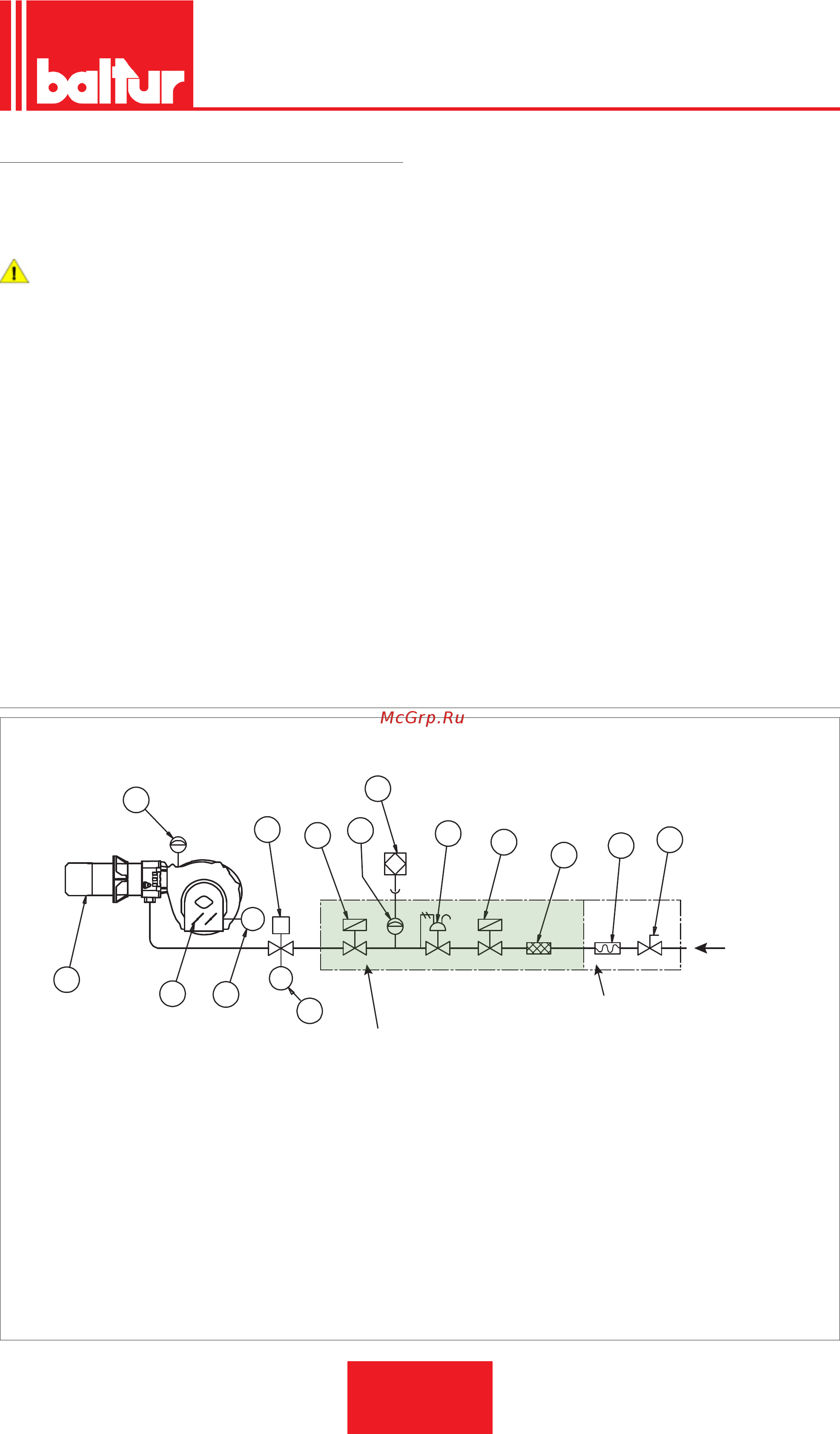

ЛИНИЯ ПОДАЧИ ГАЗА
Принципиальная схема газоподводящей линии показана на
рисунке ниже.
Газовая рампа спроектирована в соответствии с нормативом EN
676 и представлена отдельно от горелки.
ОПАСНОСТЬ / ВНИМАНИЕ
Перед газовым клапаном нужно монтировать ручной
отсечной вентиль и антивибрационную вставку, которые
должны быть размещены так, как указывается на
принципиальной схеме.
ПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗОВЫХ ГОРЕЛОК
M
M
12
10
9
14
11
13
8
4
7
6
5
3
2
1
0002910950N2
ЗА СЧЕТ МОНТАЖНИКА
ГАЗОВАЯ РАМПА ПOСТАВЛЕНА СТРОИТЕЛЕМ
1 Ручной отсечной клапан
2 Антивибрационная муфта
3 Газовый фильтр
4 Реле минимального давления газа
5 Предохранительный клапан
6 Регулятор давления
7 Блок контроля герметичности клапанов (обязателен для горелок с
максимальной номинальной тепловой мощностью выше 1200 кВт).
8 Двухступенчатый рабочий клапан
9 Сервопривод регулировки воздуха
10 Заслонка регулировки воздуха
11 Реле давления воздуха
12 Головка сгорания
13 Дроссельный клапан регулировки подачи газа
14 Сервопривод регулировки газа
