9 / 42
0006160090_201510

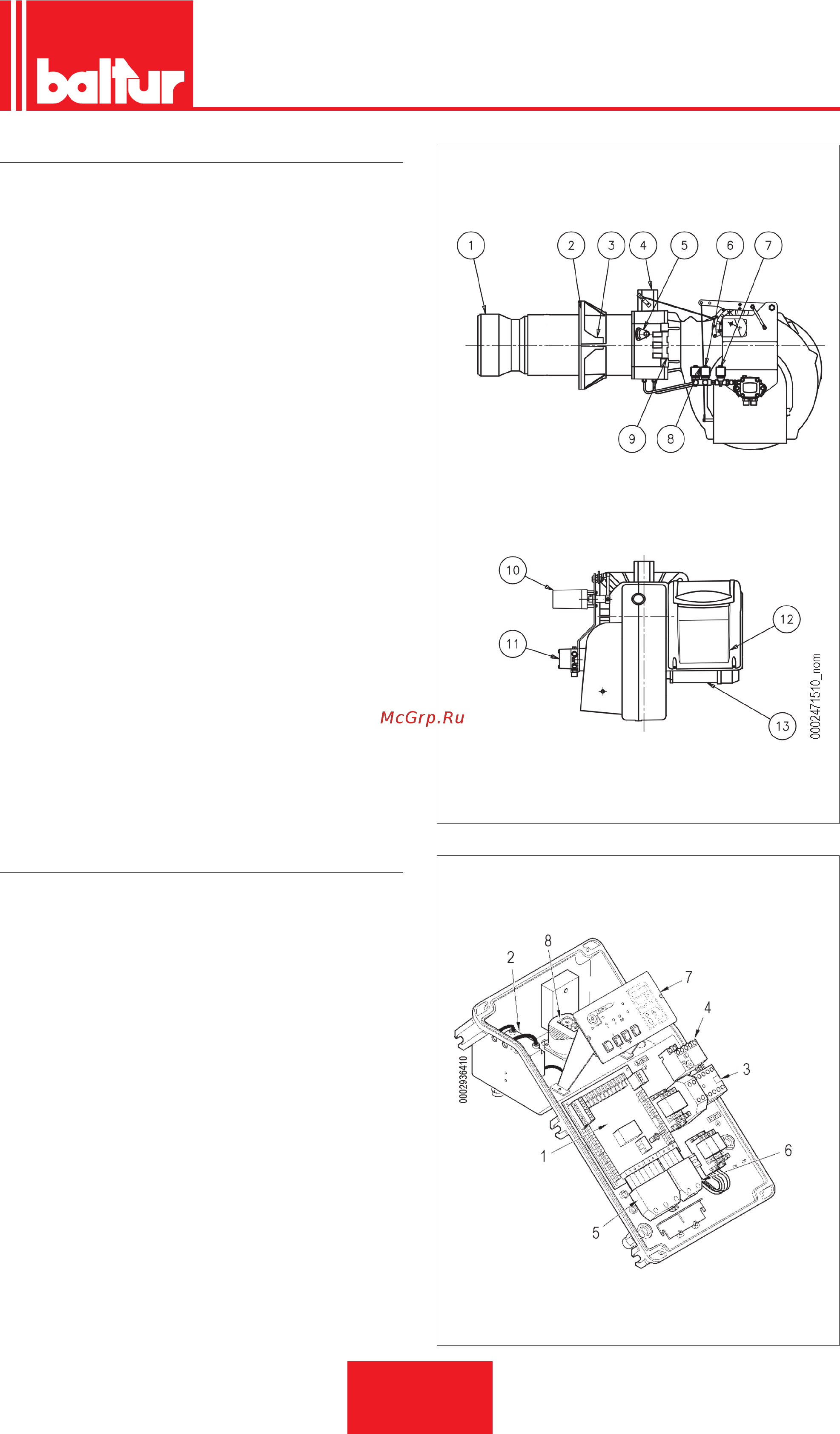

ОПИСАНИЕ КОМПОНЕНТОВ
1 Головка сгорания
2 Прокладка
3 Соединительный фланец горелки
4 Соединительный фланец газовой рампы
5 Устройство регулировки головки
6 Электромагнитный клапан 2-ой ступени
7 Предохранительный электроклапан
8 Электромагнитный клапан 1-ой ступени
9 Шарнир
10 Сервопривод регулировки воздуха/газа
11 Насос жидкого топлива
12 Электрический щит
13 Двигатель крыльчатки
ЭЛЕКТРИЧЕСКИЙ ЩИТ
1 Блок управления
2 Трансформатор розжига
3 Контактор двигателя
4 Термореле
5 7-штырьковый разъём
6 4-штырьковый разъём
7 Обзорная панель
8 Реле давления воздуха
