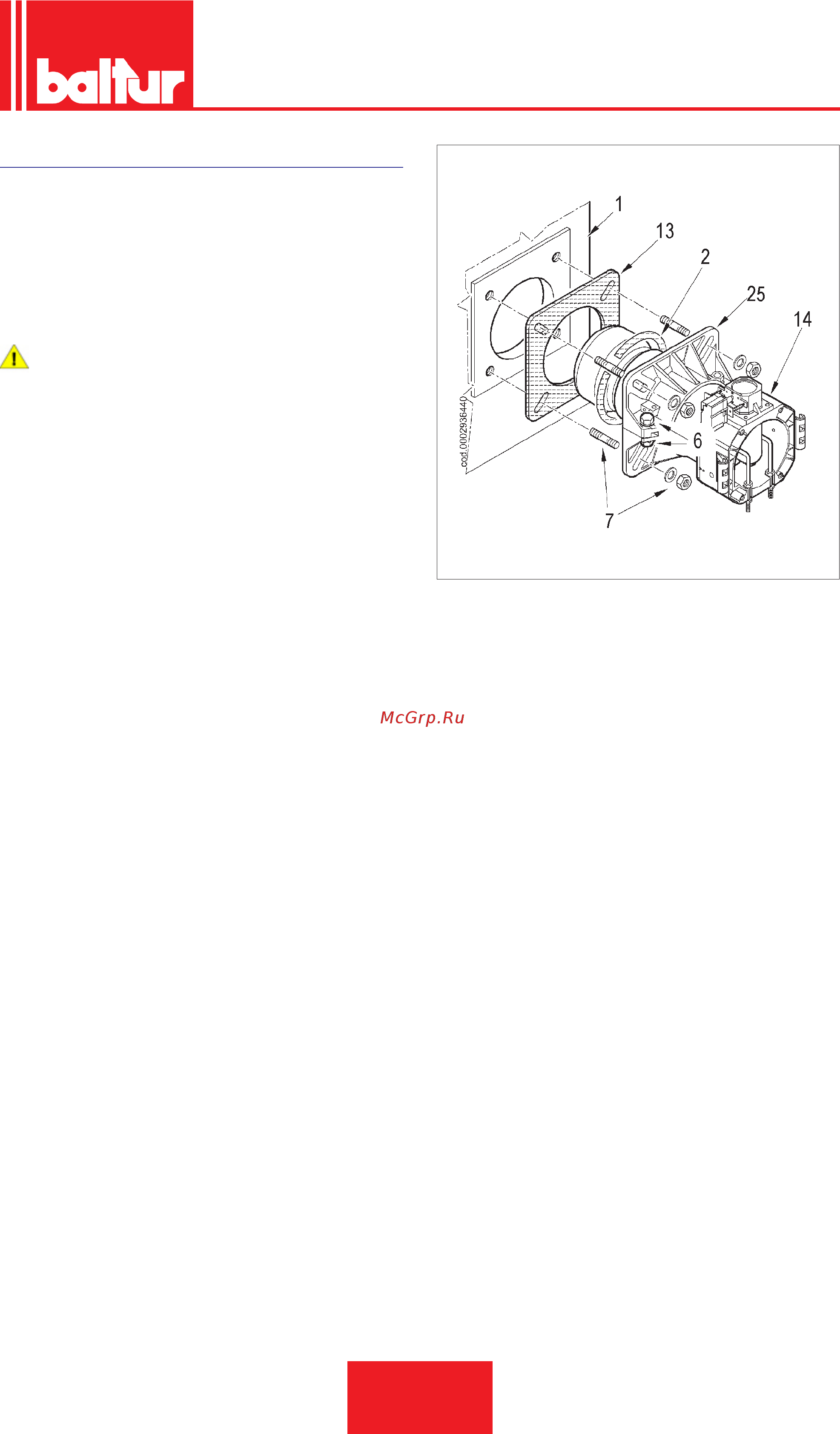

КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ
МОНТАЖ БЛОКА ГОЛОВКИ
• Настройте положение соединительного фланца null путем
отпускания винтов-6, головка горелки должна погрузиться в
топку на размер, указанный изготовителем котла.
• Поместите на огневую трубу изоляционную прокладку -13, а
между фланцем и прокладкой проложите шнур -2.
• Поместите на огневую трубу изоляционную прокладку -13
ОПАСНОСТЬ / ВНИМАНИЕ
Полностью заполните подходящим материалом
пространство между патрубком горелки и отверстием
огнеупорной плиты внутри дверцы котла.
