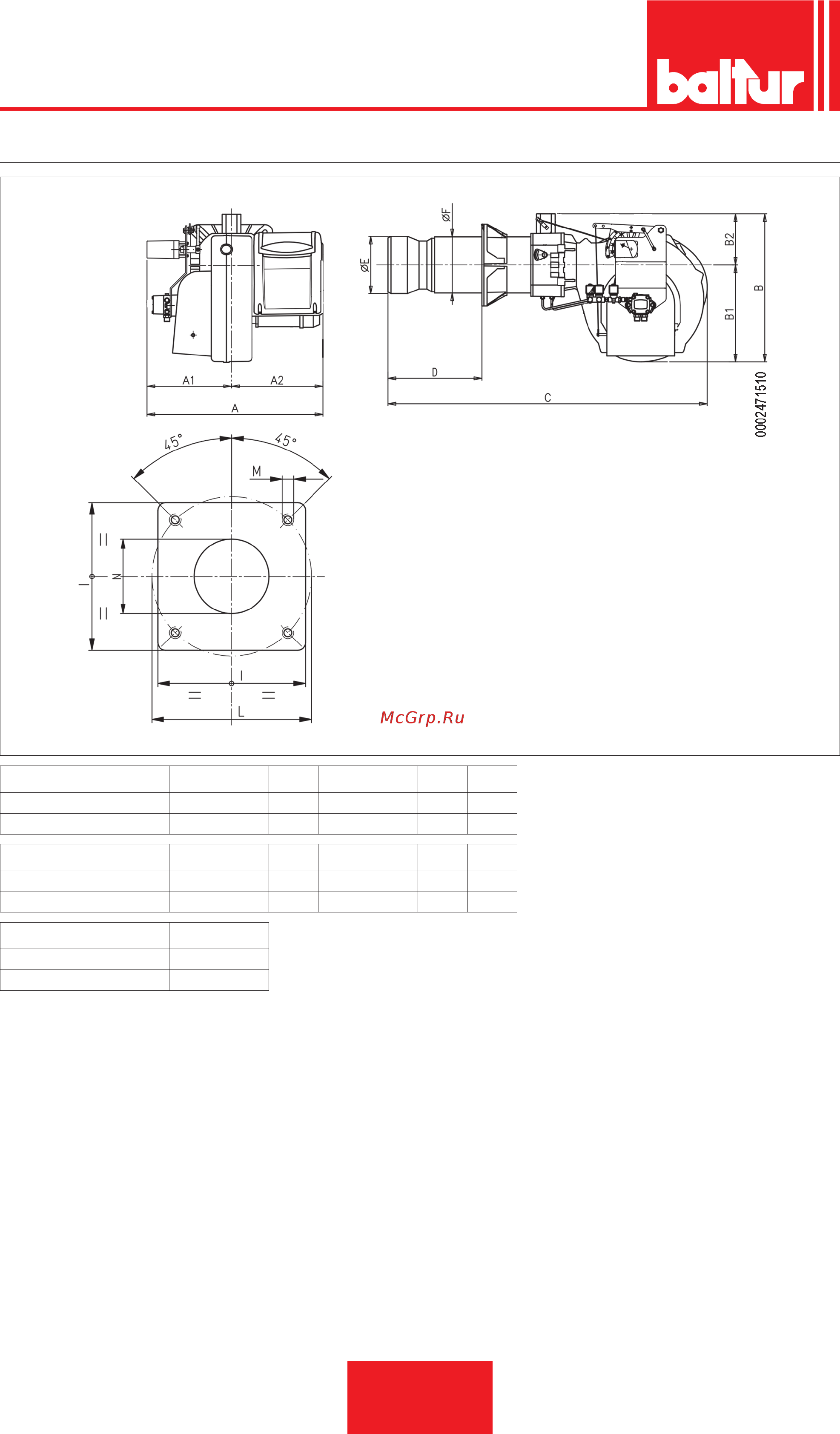

Baltur TBML 90 P [11/43] Габаритные размеры
![Baltur TBML 90 P [11/43] Габаритные размеры](/views2/1591904/page11/bgb.png)
10 / 42
0006160090_201510
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель A А1 А2 B B1 B2 C
TBML 90P 700 330 370 580 380 200 1250
TBML 150P 700 330 370 580 380 200 1280
Модель D мин. D макс. E Ø F Ø Р L мин. L макс.
TBML 90P 175 400 180 178 280 250 325
TBML 150P 200 450 224 219 320 280 370
Модель M N Ø
TBML 90P M12 190
TBML 150P M12 235
