8 / 42
0006160090_201510
¹) ВЫБРОСЫ ПРИ СЖИГАНИИ МЕТАНА
Классы, определяемые согласно норматива EN 676.
Класс
Выбросы NOx в мг/кВтчас при
сжигании метана
1 ≤ 170
2 ≤ 120
3 ≤ 80
²) ВЫБРОСЫ ПРИ СЖИГАНИИ ПРОПАНА
Выбросы CO при сжигании метана/пропана ≤ 100 мг/кВтчас
Класс
Выбросы NOx в мг/кВтчас при
сжигании пропана
1 ≤ 230
2 ≤ 180
3 ≤ 140
³) ВЫБРОСЫ ДИЗЕЛЬНОГО ТОПЛИВА
Классы, определяемые согласно норматива EN 267.
Класс
Выбросы NOx в мг/
кВтчас при сжигании
дизельного топлива
Выбросы CO в мг/
кВтчас при сжигании
дизельного топлива
1 ≤ 250 ≤ 110
2 ≤ 185 ≤ 110
3 ≤ 120 ≤ 60

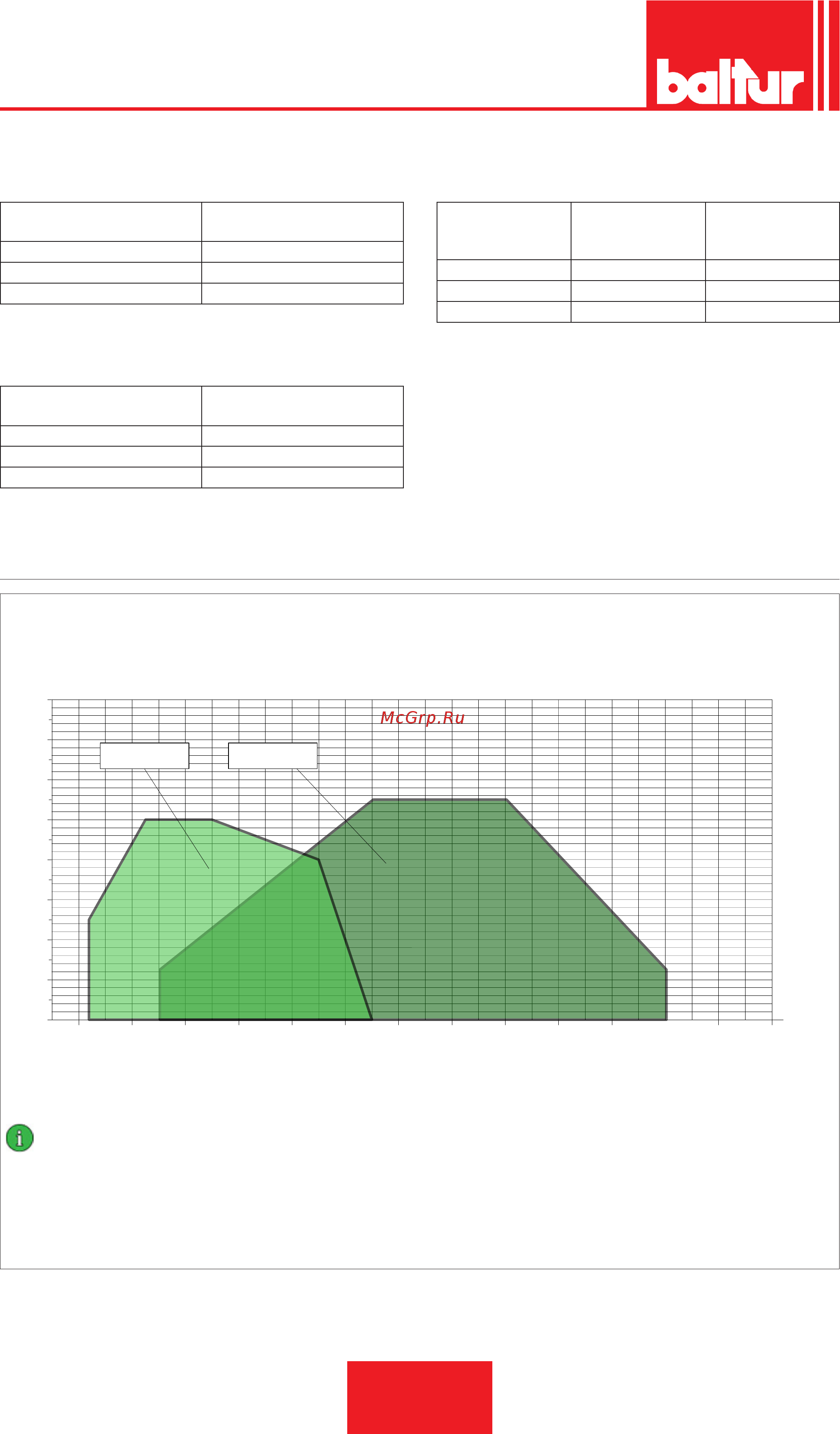

РАБОЧИЙ ДИАПАЗОН
2
4
6
8
0
10
12
14
mbar
0002923001
400 500 600 700 800 900 1000
kW
15
1100 1200 1300 1400 1500 1600 1700
TBML 150P
TBML 90P
ВНИМАНИЕ
Рабочие диапазоны получены на испытательных котлах, выполненных в соответствии с нормативом EN 267 в отношении
жидкого топлива норматива EN676 в отношении газообразного топлива. Эти диапазоны являются приблизительными при
подборе горелки к котлу. Для гарантирования исправной работы горелки размеры камеры сгорания должны соответствовать
требованиям действующих нормативов, в противном случае, обратитесь за помощью к изготовителю.
Горелка не должна работать за пределами допущенного диапазона.
