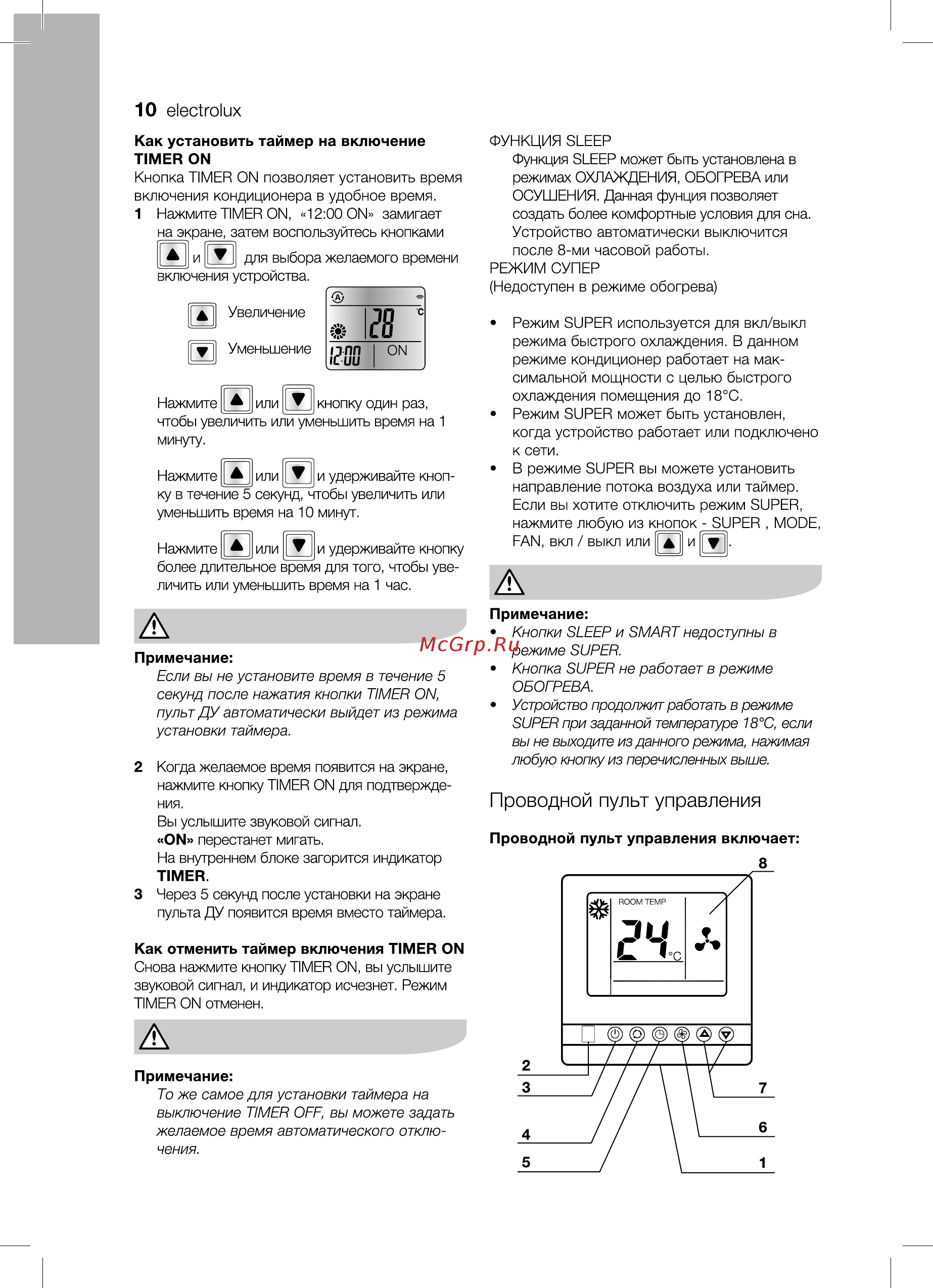

10 electrolux Как установить таймер на включение TIMER ON Кнопка TIMER ON позволяет установить время включения кондиционера в удобное время 1 Нажмите TIMER ON 12 00 ON замигает на экране затем воспользуйтесь кнопками кнопку один раз чтобы увеличить или уменьшить время на 1 минуту и удерживайте кноп ку в течение 5 секунд чтобы увеличить или уменьшить время на 10 минрт и удерживайте кнопку более длительное время для того чтобы уве личить или уменьшить время на 1 час ФУНКЦИЯ SLEEP Функция SLEEP может быть установлена в режимах ОХЛАЖДЕНИЯ ОБОГРЕВА или ОСУШЕНИЯ Данная фунция позволяет создать более комфортные условия для сна Устройство автоматически выключится после 8 ми часовой работы РЕЖИМ СУПЕР Недоступен в режиме обогрева Режим SUPER используется для вкл выкл режима быстрого охлаждения В данном режиме кондиционер работает на мак симальной мощности с целью быстрого охлаждения помещения до 18 С Режим SUPER может быть установлен когда устройство работает или подключено к сети В режиме SUPER вы можете установить направление потока воздуха или таймер Если вы хотите отключить режим SUPER нажмите любую из кнопок SUPER MODE FAN вкл выкл или д и ру Примечание Кнопки SLEEP и SMART недоступны в Примечание Если вы не установите время в течение 5 секунд после нажатия кнопки TIMER ON пульт ДУ автоматически выйдет из режима установки таймера 2 Когда желаемое время появится на экране нажмите кнопку TIMER ON для подтвержде ния Вы услышите звуковой сигнал ON перестанет мигать На внутреннем блоке загорится индикатор TIMER 3 Через 5 секунд после установки на экране пульта ДУ появится время вместо таймера Как отменить таймер включения TIMER ON Снова нажмите кнопку TIMER ON вы услышите звуковой сигнал и индикатор исчезнет Режим TIMER ON отменен Примечание То же самое для установки таймера на выключение TIMER OFF вы можете задать желаемое время автоматического отклю чения режиме SUPER Кнопка SUPER не работает в режиме ОБОГРЕВА Устройство продолжит работать в режиме SUPER при заданной температуре 18 С если вы не выходите из данного режима нажимая любую кнопку из перечисленных выше Проводной пульт управления Проводной пульт управления включает
