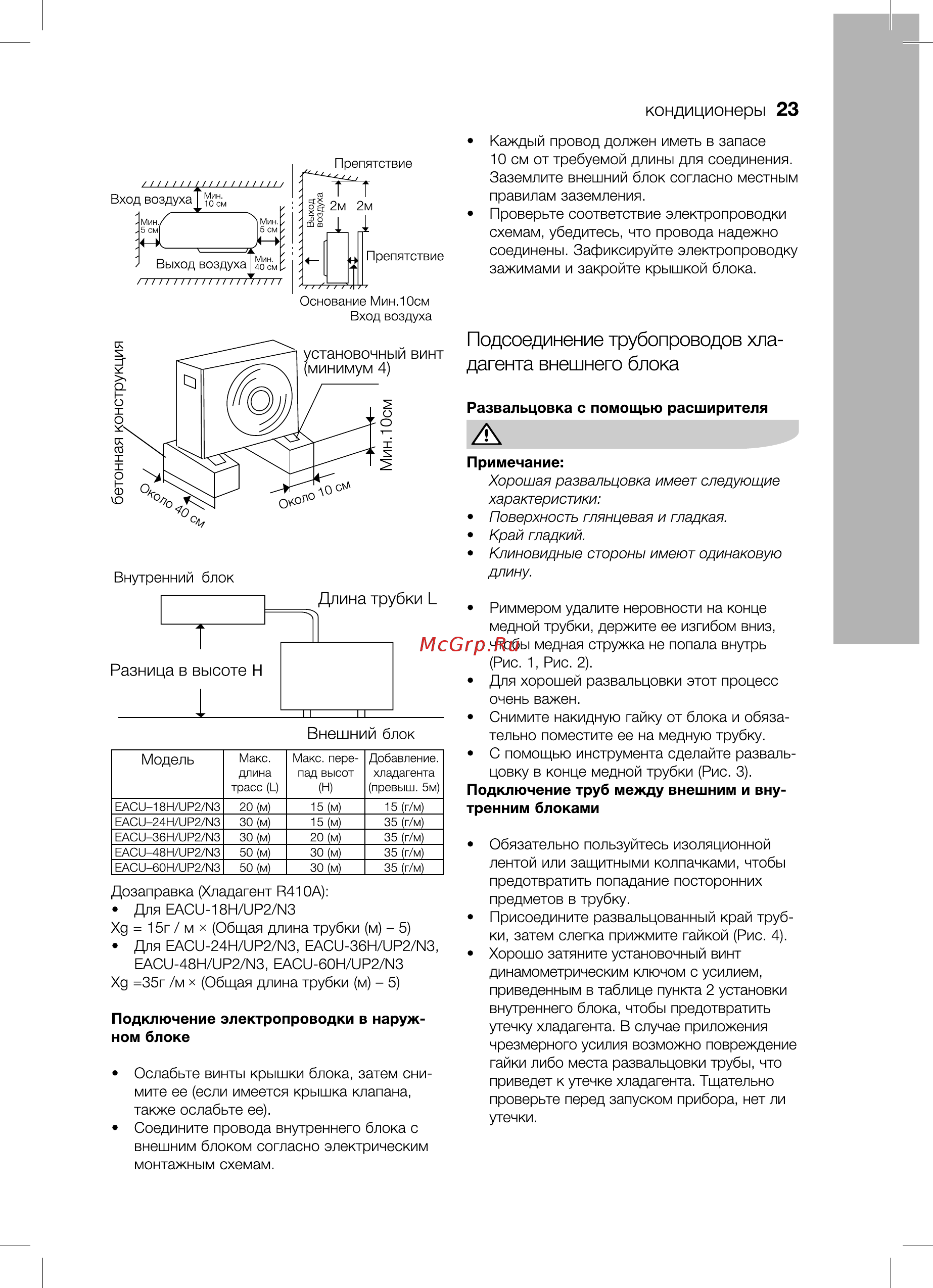

кондиционеры 23 Каждый провод должен иметь в запасе 10 см от требуемой длины для соединения Заземлите внешний блок согласно местным правилам заземления Проверьте соответствие электропроводки схемам убедитесь что провода надежно соединены Зафиксируйте электропроводку зажимами и закройте крышкой блока Вход воздуха Подсоединение трубопроводов хла дагента внешнего блока Развальцовка с помощью расширителя Примечание Хорошая развальцовка имеет следующие характеристики Поверхность глянцевая и гладкая Край гладкий Клиновидные стороны имеют одинаковую длину Внутренний блок Внешний блок Модель Макс длина трасс Ц Макс пере пад высот Н Добавление хладагента превыш 5м ЕАС11 18Н иР2 МЗ ЕАСи 24Н иР2 ЫЗ ЕАСи 36Н иР2 ЫЗ ЕАСи 48Н иР2 МЗ ЕАСи 60Н иР2 МЗ 20 м 30 м 30 м 50 м 50 м 15 м 15 м 20 м 30 м 30 м 15 г м 35 г м 35 г м 35 г м 35 г м Дозаправка Хладагент Р410А Для ЕАСи 18Н иР2 ЫЗ Хд 15г м х Общая длина трубки м 5 Для ЕАСи 24Н иР2 ЫЗ ЕАСи 36Н иР2 ЫЗ ЕАСи 48Н иР2 ЫЗ ЕАСи 60Н иР2 ЫЗ Хд 35г м х Общая длина трубки м 5 Подключение электропроводки в наруж ном блоке Ослабьте винты крышки блока затем сни мите ее если имеется крышка клапана также ослабьте ее Соедините провода внутреннего блока с внешним блоком согласно электрическим монтажным схемам Риммером удалите неровности на конце медной трубки держите ее изгибом вниз чтобы медная стружка не попала внутрь Рис 1 Рис 2 Для хорошей развальцовки этот процесс очень важен Снимите накидную гайку от блока и обяза тельно поместите ее на медную трубку С помощью инструмента сделайте разваль цовку в конце медной трубки Рис 3 Подключение труб между внешним и вну тренним блоками Обязательно пользуйтесь изоляционной лентой или защитными колпачками чтобы предотвратить попадание посторонних предметов в трубку Присоедините развальцованный край труб ки затем слегка прижмите гайкой Рис 4 Хорошо затяните установочный винт динамометрическим ключом с усилием приведенным в таблице пункта 2 установки внутреннего блока чтобы предотвратить утечку хладагента В случае приложения чрезмерного усилия возможно повреждение гайки либо места развальцовки трубы что приведет к утечке хладагента Тщательно проверьте перед запуском прибора нет ли утечки
