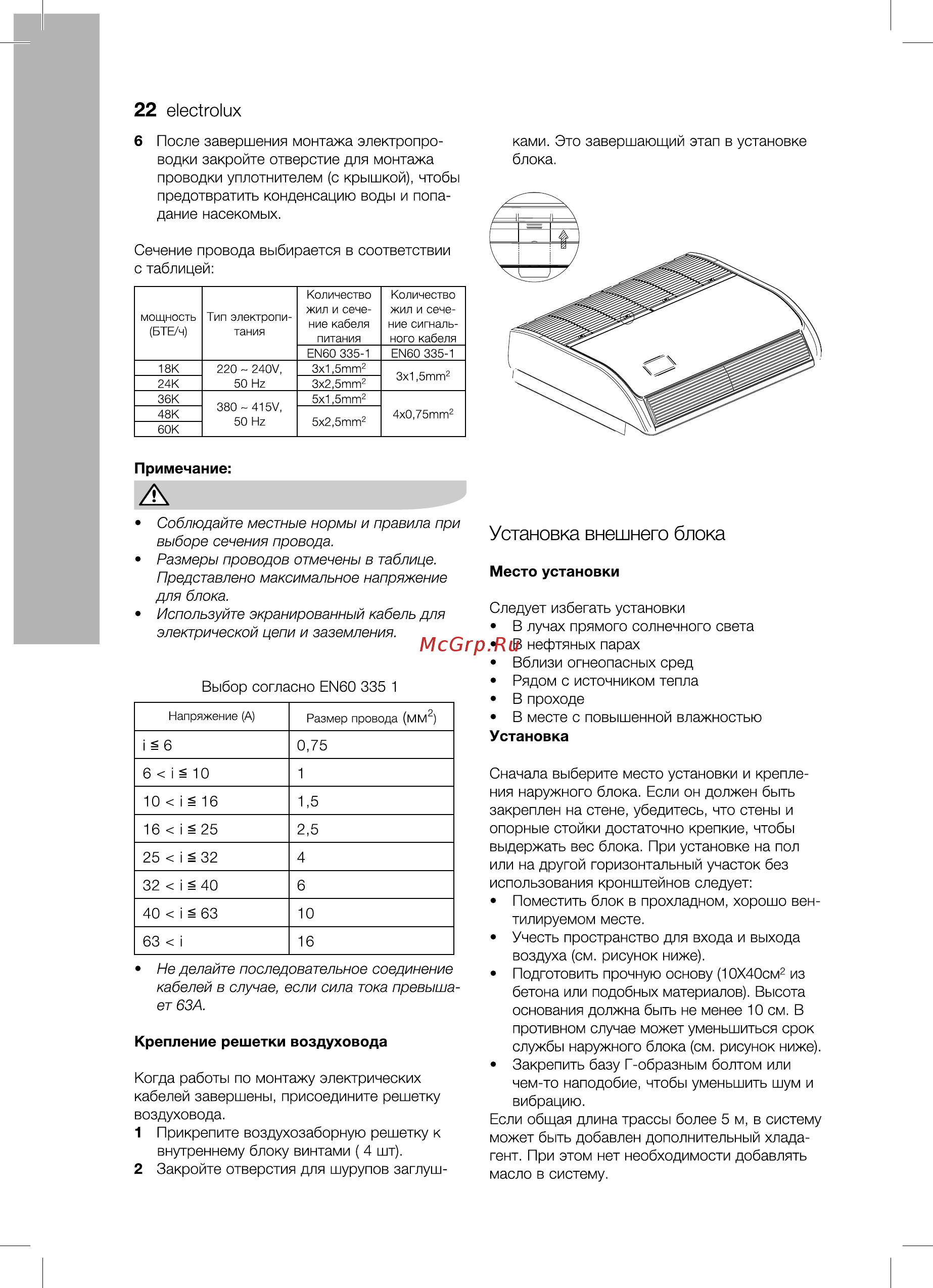

22 е ес го1их 6 После завершения монтажа электропро водки закройте отверстие для монтажа проводки уплотнителем с крышкой чтобы предотвратить конденсацию воды и попа дание насекомых ками Это завершающий этап в установке блока Сечение провода выбирается в соответствии с таблицей мощность БТЕ ч Тип электропи тания 18К 24К 36К 48К 60К 220 2407 50 Нг Количество жил и сече ние кабеля питания ЕИ60 335 1 3x1 5тт2 3x2 5тт2 5x1 5тт2 380 4157 50 Нг 5x2 5тт2 Количество жил и сече ние сигналь ного кабеля ЕИ60 335 1 3x1 5тт2 4х0 75тт2 Примечание Соблюдайте местные нормы и правила при выборе сечения провода Размеры проводов отмечены в таблице Представлено максимальное напряжение для блока Используйте экранированный кабель для электрической цепи и заземления Выбор согласно ЕИ60 335 1 Напряжение А Размер провода мм2 I 6 0 75 6 5 10 1 10 316 1 5 16 I 3 25 2 5 25 I 3 32 4 32 I 3 40 6 40 I 3 63 10 63 I 16 Не делайте последовательное соединение кабелей в случае если сила тока превыша ет 63А Крепление решетки воздуховода Когда работы по монтажу электрических кабелей завершены присоедините решетку воздуховода 1 Прикрепите воздухозаборную решетку к внутреннему блоку винтами 4 шт 2 Закройте отверстия для шурупов заглуш Установка внешнего блока Место установки Следует избегать установки В лучах прямого солнечного света В нефтяных парах Вблизи огнеопасных сред Рядом с источником тепла В проходе В месте с повышенной влажностью Установка Сначала выберите место установки и крепле ния наружного блока Если он должен быть закреплен на стене убедитесь что стены и опорные стойки достаточно крепкие чтобы выдержать вес блока При установке на пол или на другой горизонтальный участок без использования кронштейнов следует Поместить блок в прохладном хорошо вен тилируемом месте Учесть пространство для входа и выхода воздуха см рисунок ниже Подготовить прочную основу 10Х40см2 из бетона или подобных материалов Высота основания должна быть не менее 10 см В противном случае может уменьшиться срок службы наружного блока см рисунок ниже Закрепить базу Г образным болтом или чем то наподобие чтобы уменьшить шум и вибрацию Если общая длина трассы более 5 м в систему может быть добавлен дополнительный хлада гент При этом нет необходимости добавлять масло в систему
