Laserliner CompactCube-Laser 3 [10/80] Horizontal and vertical levelling

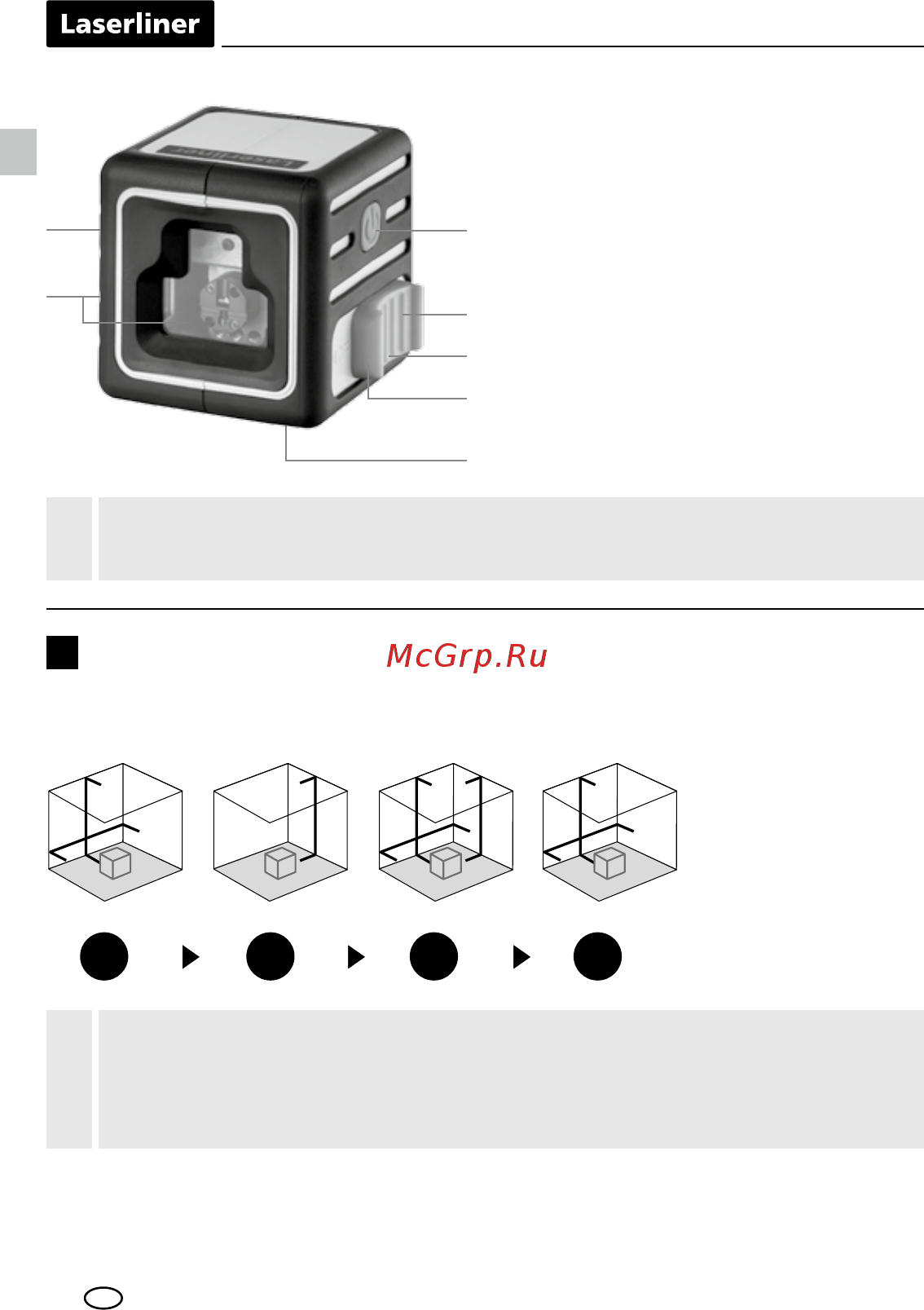

![Laserliner CompactCube-Laser 3 [10/80] Horizontal and vertical levelling](/views2/1594209/page10/bga.png)
10
4
1
2
3
b
a
5
LASER LASER LASER LASER
EN
When transporting always switch off all lasers, secure the pendulum
and set the slide switch to „OFF“!
!
Laser output windows
Battery compartment (backside)
Slide switch
a ON
b OFF / Transport lock /
Slope mode
1/4” tripod threads
(bottom)
Laser line selection button
1
2
3
4
5
The transport restraint must be released for horizontal and vertical
levelling. The laser lines flash and a signal sounds as soon as the device
is outside the automatic levelling range of 3°. Position the device such
that it is within the levelling range.
!
2
Horizontal and vertical levelling
Release the transport restraint, set slide switch (3) to „ON“. The laser cross
will appear. The laser lines can be switched with the selector button.
