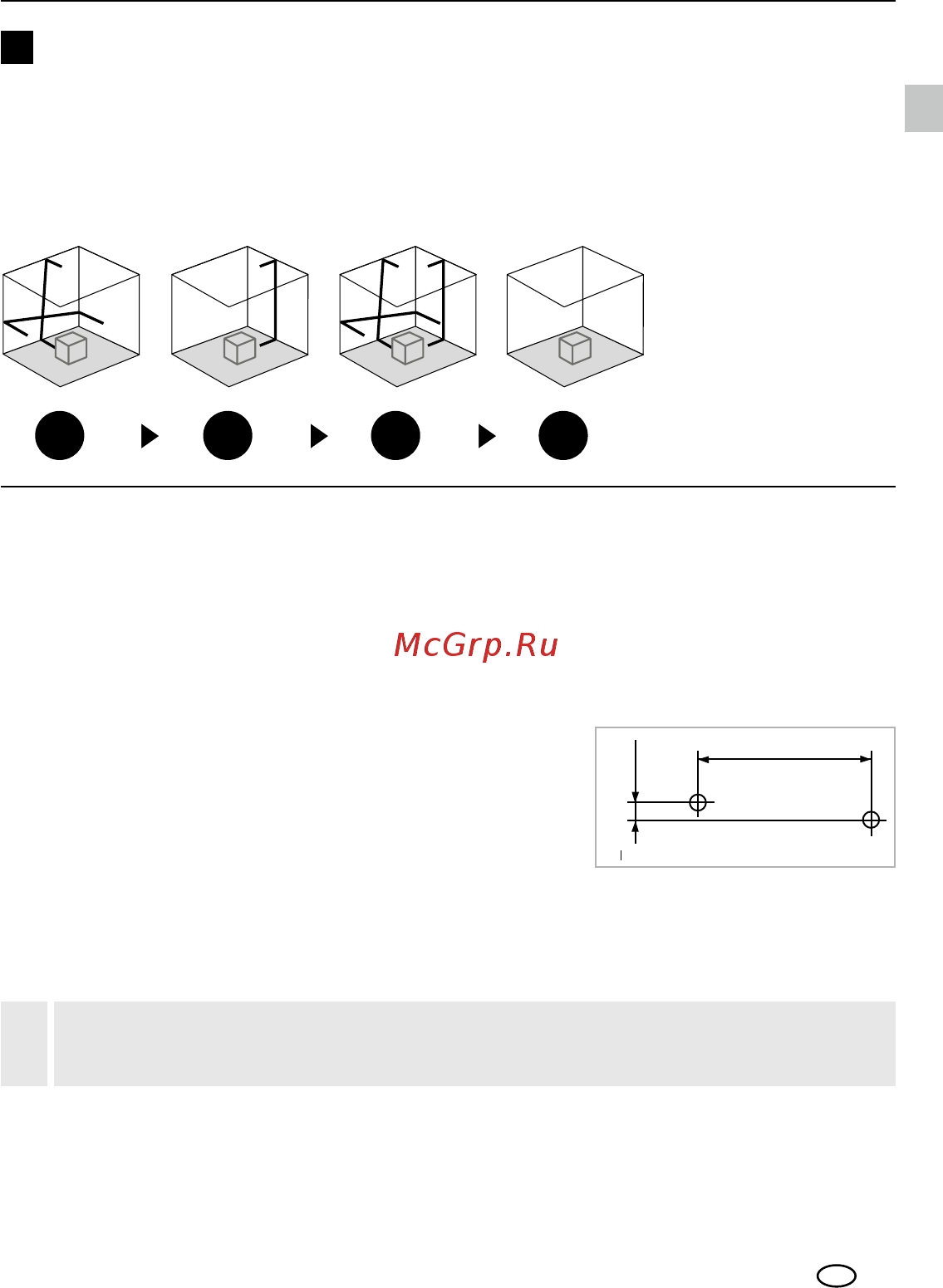

11
CompactCube-Laser 3
LASER LASER LASER LASER
B
C
2,5 m
< 2,5 mm = OK
EN
Do not release the transport restraint, set slide switch (3) to „OFF“. Select
and switch on the laser with the selection button. Sloping planes can now
be measured. This mode cannot be used to perform horizontal or vertical
levelling as the laser lines are no longer aligned automatically. This is signalised
by the laser lines ashing.
3
Slope mode
Checking the horizontal line
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the
wall. Turn the laser cross approx. 2.5 m to the
right and mark point C. Check whether the
horizontal line from point C is level with point B
to within ± 2.5 mm. Repeat the process by turning
the laser to the left.
Checking the vertical line
Position the device about 5 m from a wall. Fix a plumb bob with a line
of 2.5 m length on the wall, making sure that the bob can swing freely.
Switch on the device and align the vertical laser to the plumb line.
The precision is within the specified tolerance if the deviation between
the laser line and the plumb line is not greater than ± 2.5 mm.
Regularly check the calibration before use, after transport
and after extended periods of storage.
!
