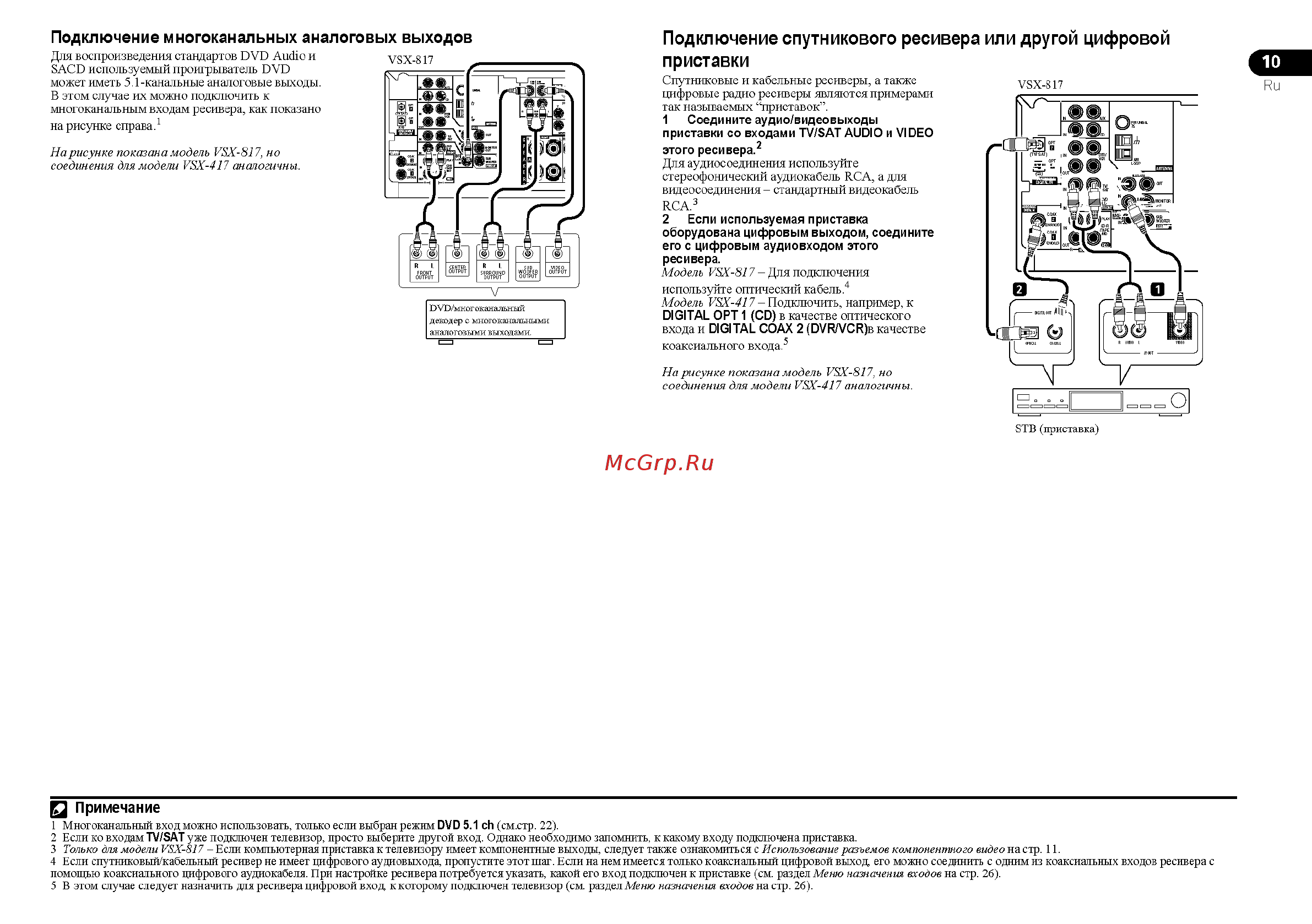

Pioneer VSX-417 K [12/50] Подключение спутникового ресивера или другой цифровой приставки
![Pioneer VSX-817 K [12/50] Подключение спутникового ресивера или другой цифровой приставки](/views2/1594401/page12/bgc.png)
Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов Б У Б Аи&о и
ЗЛОБ используемый проигрыватель БУ Б
может иметь 5.1-канальные аналоговые выходы.
В этом случае их можно подключить к
многоканальным входам ресивера, как показано
на рисунке справа.1
На рисунке показана модель УЗХ-817, но
соединения для модели УЗХ-417 аналогичны.
^'У ^/многоканальн:ый:
декодер с многоканальными
аналоговыми выходами.
Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются примерами
так называемых “приставок”.
1 Соедините аудио/видеовыходы
приставки со входами ТУ/8АТ АШЬю и УЮЕО
этого ресивера.2
Для аудиосоединения используйте
стереофонический аудиокабель КСА, а для
видеосоединения - стандартный видеокабель
КСА.3
2 Если используемая приставка
оборудована цифровым выходом, соедините
его с цифровым аудиовходом этого
ресивера.
Модель УЗХ-817 - Для подключения
используйте оптический кабель.4
Модель УЗХ-417 - Подключить, например, к
й\С\ТА1 ОРТ 1 (Ой) в качестве оптического
входа и Р\0\ТАЬ СОАХ 2 (йУК/УСК)в качестве
коаксиального входа.5
На рисунке показана модель УЗХ-817, но
соединения для модели УЗХ-417 аналогичны.
УЗХ-817
ЗТВ (приставка)
Ри
Ц Примечание
1 Многоканальный вход можно использовать, только если выбран режим йУй 5.1 сН (см.стр. 22).
2 Если ко входам ТУ/8АТ уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к какому входу подключена приставка.
3 Только для модели УЗХ-817 - Если компьютерная приставка к телевизору имеет компонентные выходы, следует также ознакомиться с Использование разъемов компонентного видео на стр. 11.
4 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, пропустите этот шаг. Если на нем имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с
помощью коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню назначения входов на стр. 26).
5 В этом случае следует назначить дая ресивера цифровой вход, к которому подключен телевизор (см. раздел Меню назначения входов на стр. 26).
