Pioneer VSX-417 K [15/50] Подключение громкоговорителей
![Pioneer VSX-417 K [15/50] Подключение громкоговорителей](/views2/1594401/page15/bgf.png)

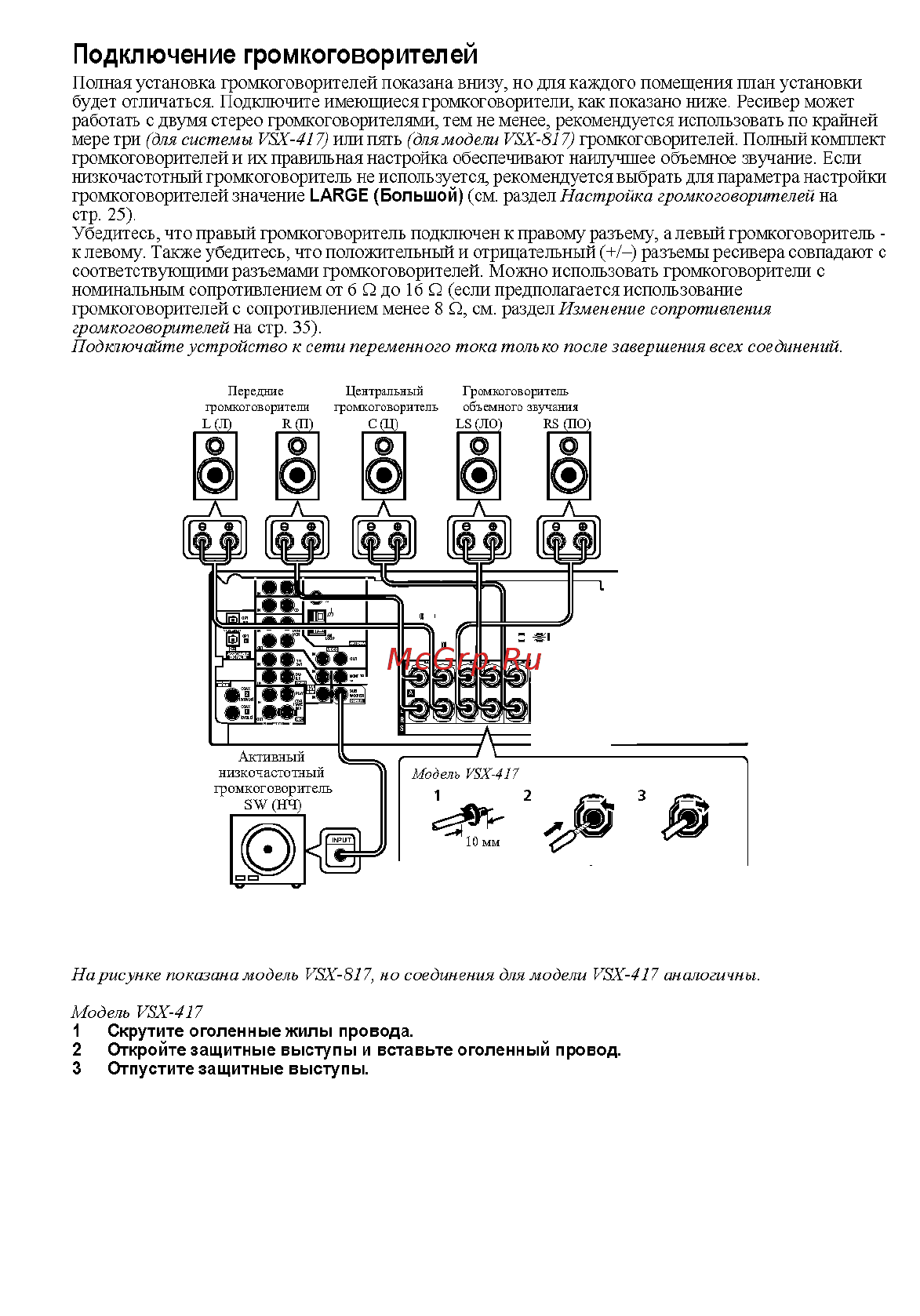

Подключение громкоговорителей
Полная установка громкоговорителей показана внизу, но для каждого помещения план установки
будет отличаться. Подключите имеющиеся громкоговорители, как показано ниже. Ресивер может
работать с двумя стерео громкоговорителями, тем не менее, рекомендуется использовать по крайней
мере три (для системы УЗХ-417) или пять (для модели УЗХ-817) громкоговорителей. Полный комплект
громкоговорителей и их правильная настройка обеспечивают наилучшее объемное звучание. Если
низкочастотный громкоговоритель не используется, рекомендуется выбрать для параметра настройки
громкоговорителей значение 1.АРСЕ (Большой) (см. раздел Наст ройка громкоговорителей на
стр. 25).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель -
клевому. Также убедитесь, что положительный и отрицательный (+/-) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с
номинальным сопротивлением от 6 О до 16 О (если предполагается использование
громкоговорителей с сопротивлением менее 8 О, см. раздел Изменение сопротивления
громкоговорителей на стр. 35).
Подключайте устройст во к сети переменного тока только после завершения всех соединений.
Передние Центральный
громкоговорители громкоговоритель
Громкоговоритель
объемного звучания
На рисунке показана модель УЗХ-817, но соединения для модели УЗХ-417 аналогичны.
Модель УЗХ-417
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и вставьте оголенный провод.
3 Отпустите защитные выступы.
