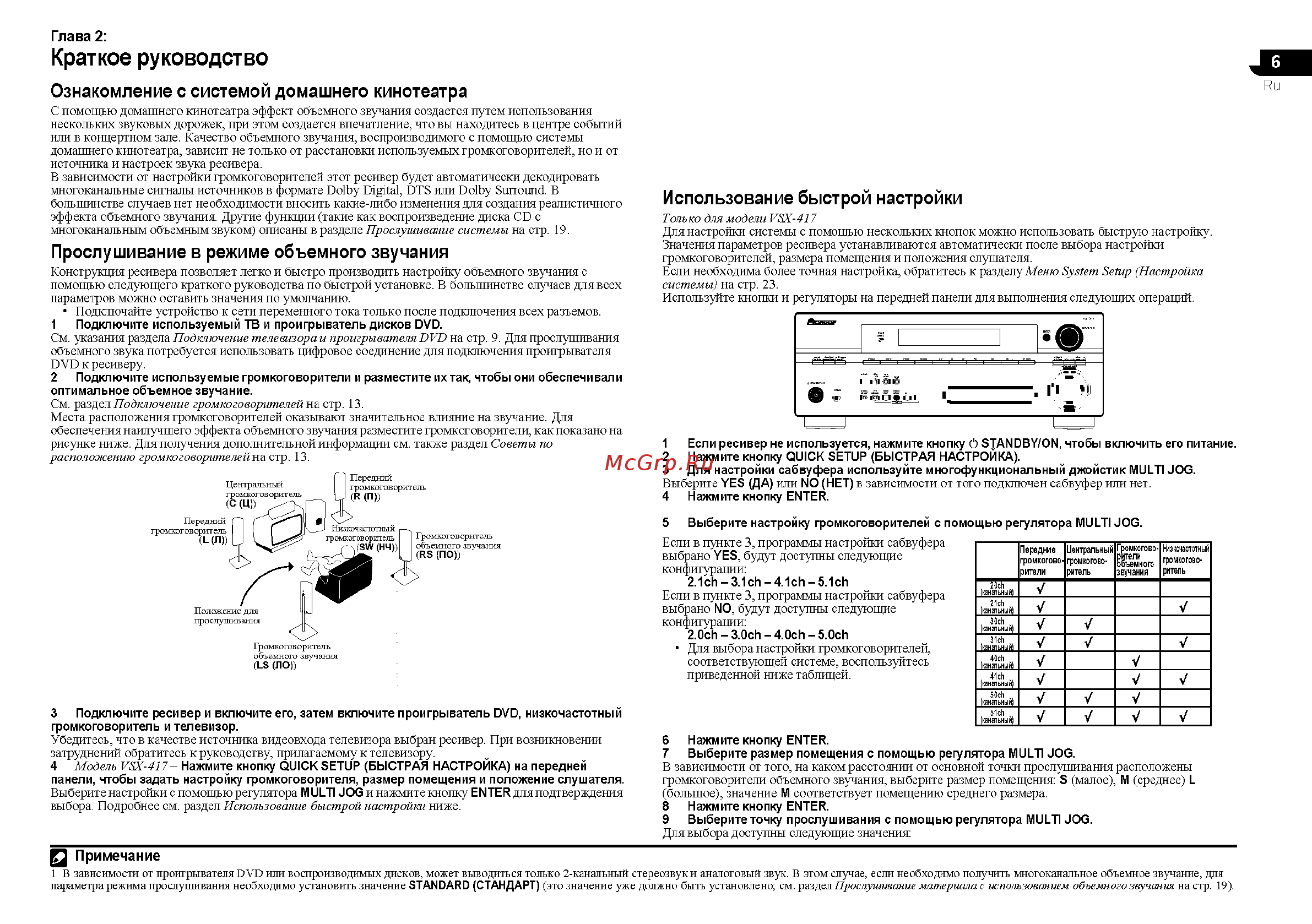

Pioneer VSX-417 K [8/50] Краткое руководство
![Pioneer VSX-817 K [8/50] Краткое руководство](/views2/1594401/page8/bg8.png)
Глава 2:
Краткое руководство
Ознакомление с системой домашнего кинотеатра
С помощью домашнего кинотеатра эффект объемного звучания создается путем использования
нескольких звуковых дорожек, при этом создается впечатление, что вы находитесь в центре событий
или в концертном зале. Качество объемного звучания, воспроизводимого с помощью системы
домашнего кинотеатра, зависит не только от расстановки используемых громкоговорителей, но и от
источника и настроек звука ресивера.
В зависимости от настройки громкоговорителей этот ресивер будет автоматически декодировать
многоканальные сигналы источников в формате БоШу В1§йа1, Е)ТЗ или Оо1Ъу Зштоипс!. В
большинстве случаев нет необходимости вносить какие-либо изменения для создания реалистичного
эффекта объемного звучания. Другие функции (такие как воспроизведение диска СО с
многоканальным объемным звуком) описаны в разделе Прослушивание системы на стр. 19.
Прослушивание в режиме объемного звучания
Конструкция ресивера позволяет легко и быстро производить настройку объемного звучания с
помощью следующего краткого руководства по быстрой установке. В большинстве случаев для всех
параметров можно оставить значения по умолчанию.
• Подключайте устройство к сети переменного тока только после подключения всех разъемов.
1 Подключите используемый ТВ и проигрыватель дисков РУй.
См. указания раздела Подключение телевизора и проигрывателя В У В на стр. 9. Для прослушивания
объемного звука потребуется использовать цифровое соединение для подключения проигрывателя
0 \Т ) к ресиверу.
2 Подключите используемые громкоговорители и разместите их так, чтобы они обеспечивали
оптимальное объемное звучание.
См. раздел Подключение громкоговорителей на стр. 13.
Места расположения громкоговорителей оказывают значительное влияние на звучание. Для
обеспечения наилучшего эффекта объемного звучания разместите громкоговорители, как показано на
рисунке ниже. Для получения дополнительной информации см. также раздел Советы по
расположению громкоговорителей на стр. 13.
Центральный
громкоговоритель
(С (Ц))
Передний
громкоговоритель
(I- (Л))
Передний
громкоговоритель
(К (П))
Низкочастотный .—-
громкоговоритель I I Громкоговоритель
(3 № (НЧ)| I объемного звучания
Громкоговоритель
объемного звучания
(1 . 3 (ЛО))
3 Подключите ресивер и включите его, затем включите проигрыватель 0У0, низкочастотный
громкоговоритель и телевизор.
Убедитесь, что в качестве источника видеовхода телевизора выбран ресивер. При возникновении
затруднений обратитесь к руководству, прилагаемому к телевизору.
4 Модель У З Х-4 17 - Нажмите кнопку 0111СК 5ЕТ11Р (БЫСТРАЯ НАСТРОЙКА) на передней
панели, чтобы задать настройку громкоговорителя, размер помещения и положение слушателя.
Выберите настройки с помощью регулятора М111.Т1 и ОС и нажмите кнопку БИТЕР для подтверждения
выбора. Подробнее см. раздел Использование быстрой настройки ниже.
Использование быстрой настройки
Только для модели У8Х-417
Для настройки системы с помощью нескольких кнопок можно использовать быструю настройку.
Значения параметров ресивера устанавливаются автоматически после выбора настройки
громкоговорителей, размера помещения и положения слушателя.
Если необходима более точная настройка, обратитесь к разделу М еню Зузгет ЗеШр (Настройка
системы) на стр. 23.
Используйте кнопки и регуляторы на передней панели для выполнения следующих операций.
1 Если ресивер не используется, нажмите кнопку (1) бТАИОВУ/ОИ, чтобы включить его питание.
2 Нажмите кнопку 0111СК 5ЕТ11Р (БЫСТРАЯ НАСТРОЙКА).
3 Для настройки сабвуфера используйте многофункциональный джойстик М1Л.Т1 чЮС.
Выберите УЕ5 (ДА) или N0 (НЕТ) в зависимости от того подключен сабвуфер или нет.
4 Нажмите кнопку БИТЕР.
5 Выберите настройку громкоговорителей с помощью регулятора М111.Т1 чЮС.
Если в пункте 3, программы настройки сабвуфера
выбрано УЕ5, будут доступны следующие
конфигурации:
2.1сН - 3.1сН -4.1сН -5.1сН
Если в пункте 3, программы настройки сабвуфера
выбрано N0, будут доступны следующие
конфигурации:
2.0сН - З.ОсН - 4.0сН - 5.0сИ
• Для выбора настройки громкоговорителей,
соответствующей системе, воспользуйтесь
приведенной ниже таблицей.
6 Нажмите кнопку БИТЕР.
7 Выберите размер помещения с помощью регулятора М1ЛЛ1 чЮС.
В зависимости от того, на каком расстоянии от основной точки прослушивания расположены
громкоговорители объемного звучания, выберите размер помещения: 5 (малое), М (среднее) 1_
(большое), значение М соответствует помещению среднего размера.
8 Нажмите кнопку БИТЕР.
9 Выберите точку прослушивания с помощью регулятора М1Л.Т1 чЮС.
Для выбора доступны следующие значения:
П е р едн ие
гр о м ко го в о
р иг ел и
Це нтрал ьн ый
гр ом ко го во
рит ель
Гр ом когов о
рители
объ ем ного
звуча н ия
Низкочастотный
громкогово
ритель
.
2
.
0
СП
1
кяняльныи)
V
.
2
.
1
сН
(начальный!
V V
. ЗЛ А .
[канальный)
V
V
3
.
1
с
1
| .
V V
V
.
4
Л А .
(кяняпьныи)
V
V
4
.
1
с
1
т
[канальный)
V
V V
[канальный)
V
V
V
5
.
1
с
1
>
[канальный)
V V
V V
□ Примечание
1 В зависимости от проигрывателя БУБ или воспроизводимых дисков, может выводиться только 2-канальный стереозвук и аналоговый звук. В этом случае, если необходимо получить многоканальное объемное звучание, для
параметра режима прослушивания необходимо установить значение бТАИОАРО (СТАНДАРТ) (это значение уже должно быть установлено; см. раздел Прослушивание материала с использованием объемного звучания на стр. 19).
