Liebherr ICUS 3013-21 [4/14] Индикатор температуры

ОПАС-

НОСТЬ

обозначает непосредственную

опасную ситуацию, которая, если

не будет устранена, приведет к

смерти или тяжелым травмам.

ПРЕД-

УПРЕ-

ЖДЕНИЕ

обозначает опасную ситуацию,

которая, если не будет устранена,

может привести к смерти или

тяжелой травме.

ОСТО-

РОЖНО

обозначает опасную ситуацию,

которая, если не будет устранена,

может привести к травмам легкой

или средней тяжести.

ВНИМАНИ

обозначает опасную ситуацию,

которая, если не будет устранена,

может привести к повреждению

имущества.

Указание обозначает полезные указания и

советы.

3 Органы управления и инди-

кации

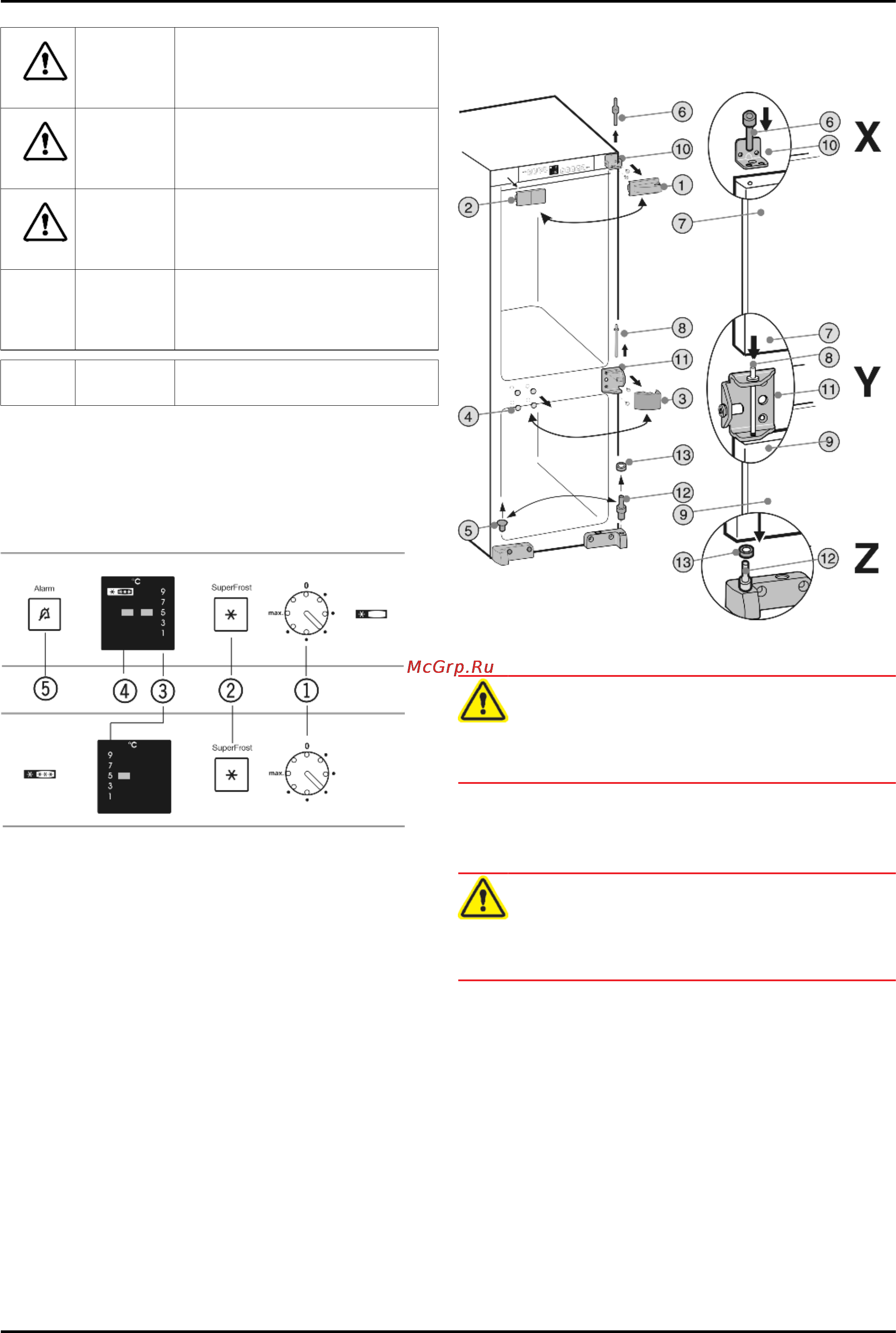

3.1 Элементы управления и контроля

Fig. 2

(1) Регулятор темпера-

туры

(4) Индикатор работы моро-

зильного отделения*

(2) Кнопка "SuperFrost" (5) Сигнальная кнопка*

(3) Индикация темпера-

туры холодильного

отделения

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая инди-

кация:

заданная температура охлаждения

4 Ввод в работу

4.1 Изменение направления откры-

вания дверей

Убедитесь, что подготовлен следующий инструмент:

Ножницы

Аккумуляторный шуруповерт

Отвертка Torx 15, 20, 25, 30

Вдвиньте устройство на 2/3 в нишу.

Извлеките сетевую вилку.

Откройте дверь.

Fig. 3

Снимите закрывающие элементы

Fig. 3 (1,2,3,4,5)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Выкрутите верхний опорный винт

Fig. 3 (6)

из дверцы

холодильного отделения

Fig. 3 (7)

Слегка наклоните дверь холодильного отделения

Fig. 3 (7)

вперед и снимите, приподняв вверх.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Извлеките средний опорный палец

Fig. 3 (8)

Снимите дверь морозильного отделения

Fig. 3 (9)

Отвинтите верхний опорный кронштейн

Fig. 3 (10)

средний опорный кронштейн

Fig. 3 (11)

и привинтите их

с противоположной стороны теми же винтами (с

моментом 4 Нм).

Переставьте на другую сторону нижний опорный винт

Fig. 3 (12)

с шайбой

Fig. 3 (13)

Наденьте дверь морозильного отделения снизу на

опорный винт

Fig. 3 (12)

и шайбу

Fig. 3 (13)

. Деталь Z

Вставьте средний опорный винт

Fig. 3 (8)

через средний

опорный кронштейн

Fig. 3 (11)

в дверцу. Деталь Y

Насадите дверь холодильного отделения на опорный

болт посередине

Fig. 3 (8)

. Деталь Y

Вставьте верхний опорный палец

Fig. 3 (6)

через внешнее

отверстие в опорном кронштейне

Fig. 3 (10)

в опору

двери холодильного отделения

Fig. 3 (7)

и завинтите его

(с моментом 4 Нм). Деталь X
