Liebherr ICUS 3013-21 [5/14] Установка

Снова установите с противоположной стороны детали

крышки

Fig. 3 (1,2,3,4,5)

, повернув их на 180° градусов.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Закрутите опорные кронштейны/пальцы (с моментом

4 Нм).

Проверить все болты и при необходимости подтянуть.

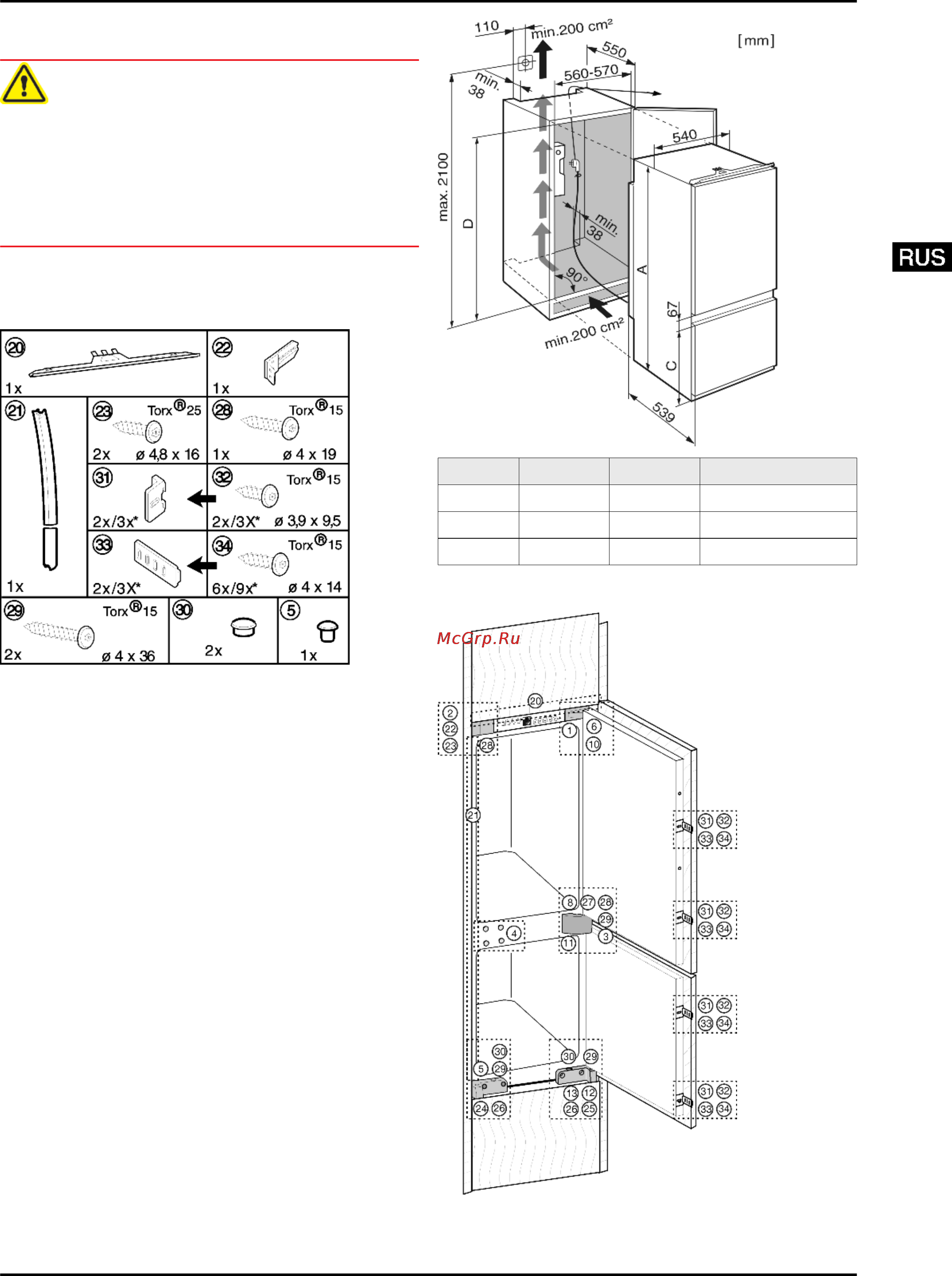

4.2 Установка

Все крепежные детали входят в комплект устройства.

Fig. 4

Убедитесь, что подготовлен следующий инструмент:

Отвертка Torx 15, 20, 25, 30

Ножницы

Аккумуляторный шуруповерт

Промежуточное основание и боковая стенка мебельного

шкафа должны быть под прямым углом друг к другу. Выров-

няйте мебельный шкаф при помощи уровня и уголка. Если

требуется, используйте для выравнивания подкладки.

Проверьте установочные размеры:

Fig. 5

A C RUS

ICUS 29 1571,5 мм 523 мм 1574 мм - 1590 мм

ICUS 30 1769,5 мм 669 мм 1772 мм - 1788 мм

ICUNS 30 1769,5 мм 669 мм 1772 мм - 1788 мм

4.2.1 Монтаж устройства

Fig. 6

Ввод в работу
