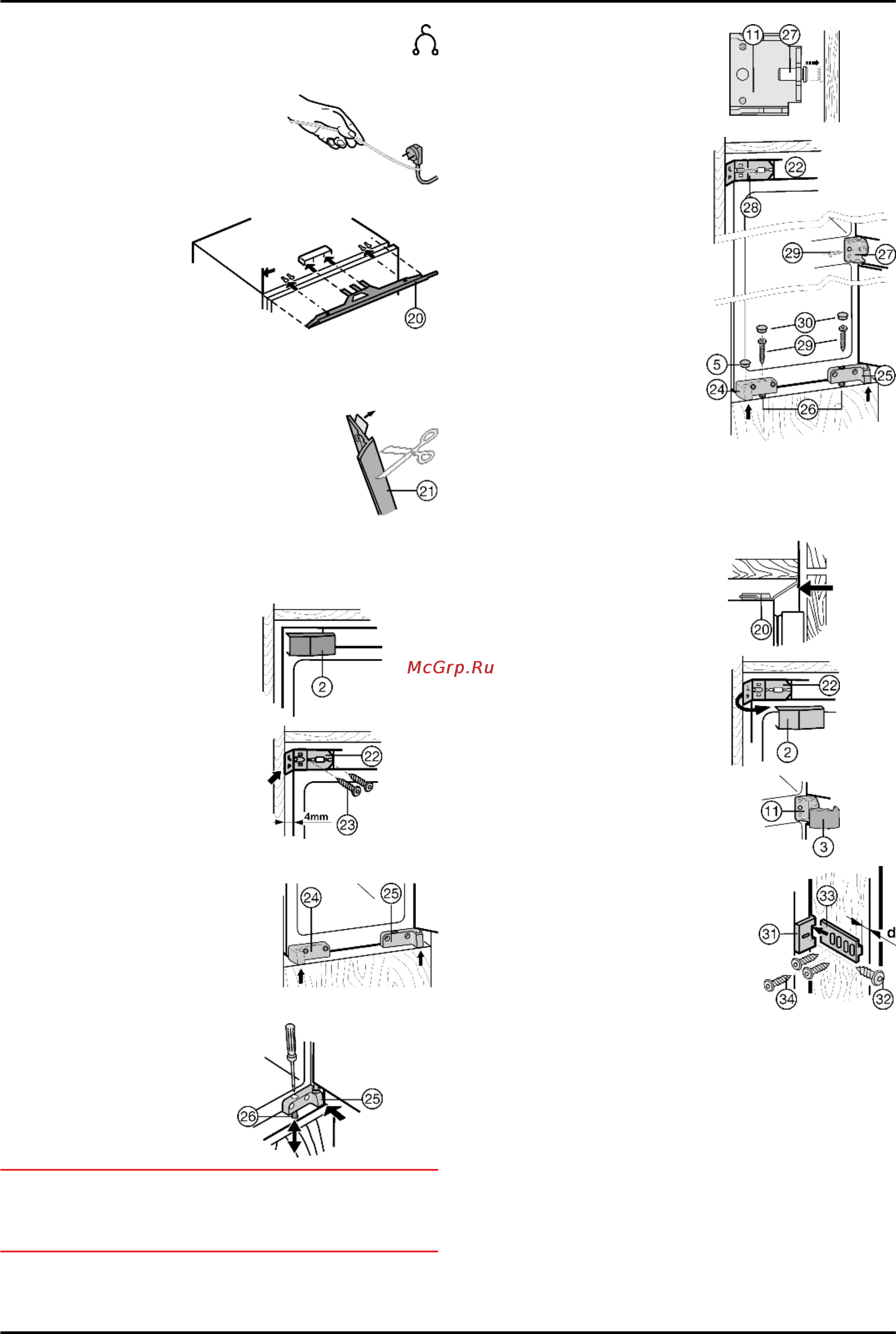

Liebherr ICUS 3013-21 [6/14] Ввод в работу

Снимите соединительный кабель с задней стороны

устройства. При этом необходимо удалить держа-

тель кабеля, иначе из-за вибрации будет слышен

шум!

Проложите сетевой кабель

при помощи шнура так, чтобы

устройство после установки

(монтажа) можно было легко

подключить.

Вдвиньте устройство на 2/3 в

нишу.

Fig. 7

Установите вырав-

нивающий

козырек

Fig. 8 (20)

← со стороны ручки

на одном уровне с

боковой стенкой

устройства:

вдвиньте в пере-

мычку и навесьте

на замочные отвер-

стия.

Fig. 8

Наклейте облицовочную планку

Fig. 9 (21)

со стороны ручки заподлицо

с лицевой стороной на боковую стенку

устройства: снимите защитную пленку

и наклейте облицовочную планку.

При необходимости укоротите декора-

тивную планку

Fig. 9 (21)

по высоте

ниши.

Установите декоративную планку

Fig. 9 (21)

точно под крепежным

уголком

Fig. 6 (22)

Fig. 9

Снимите крышку

Fig. 10 (2)

При первом монтаже:

Снимите крышку

Fig. 6 (3)

со

среднего кронштейна

Fig. 10 (11)

Fig. 10

Привинтите крепежный уголок

Fig. 11 (22)

винтами

Fig. 11 (23)

Fig. 11

Вдвиньте устройство в нишу, следите за сетевым

кабелем!

Выровняйте устройство по

глубине: Выровняйте пере-

днюю кромку кронштейна

Fig. 12 (24)

, кронштейн

Fig. 12 (25)

и крепежный

уголок

Fig. 12 (22)

по пере-

дней кромке дна шкафчика и

по боковой стенке.

Fig. 12

Выставьте устройство по

высоте: при помощи регу-

лировочных винтов

Fig. 13 (26)

в кронштейнах

Fig. 13 (24,25)

Fig. 13

ВНИМАНИЕ

Опасность повреждения мебельной стенки!

Осторожно повернуть установочный винт в нужное поло-

жение.

Выкрутите регулировочный

винт

Fig. 14 (27)

в среднем крон-

штейне

Fig. 14 (11)

до упора с

боковой стенкой шкафчика.

Fig. 14

Закрепите устройство

сверху: Прижмите устрой-

ство к мебельной стенке и

завинтите винт для стру-

жечной плиты

Fig. 15 (28)

через крепежный уголок

Fig. 15 (22)

Зафиксируйте устройство

посередине: с помощью

крепежного винта

Fig. 15 (27)

и винта для

стружечной плиты

Fig. 15 (29)

Закрепите устройство

снизу: при помощи винтов

для стружечной плиты

Fig. 15 (29)

через регули-

ровочные винты

Fig. 15 (26)

в кронштейне

Fig. 15 (24)

и кронштейне

Fig. 15 (25)

Fig. 15

Проверьте плотность посадки всех резьбовых соеди-

нений.

Если требуется, выставьте

выравнивающий козырек

Fig. 16 (20)

, смещая его парал-

лельно крышке шкафчика.

Нельзя допускать, чтобы он

выступал.

Fig. 16

Закройте боковую часть крепеж-

ного уголка

Fig. 17 (22)

Снова защелкните крышку

Fig. 17 (2)

Закройте все отверстия

пробками

Fig. 17 (30,5)

Fig. 17

Наденьте на средний кронштейн

Fig. 18 (11)

крышку

Fig. 18 (3)

Fig. 18

Соединительную деталь дверцы

Fig. 19 (31)

закрепите винтом

Fig. 19 (32)

, при этом обратите

внимание на положение ручки.

При полностью открытой дверце:

Вставьте соединительную шину

дверцы

Fig. 19 (33)

и привинтите

к дверце шкафчика винтами

Fig. 19 (34)

. При этом соблюдайте

расстояние d (толщина стенки

кухонного шкафчика).

Fig. 19

Отрегулируйте соединение дверцы так, чтобы дверца

шкафчика не прилегала к корпусу со стороны ручки

(расстояние прим. 1 мм).
