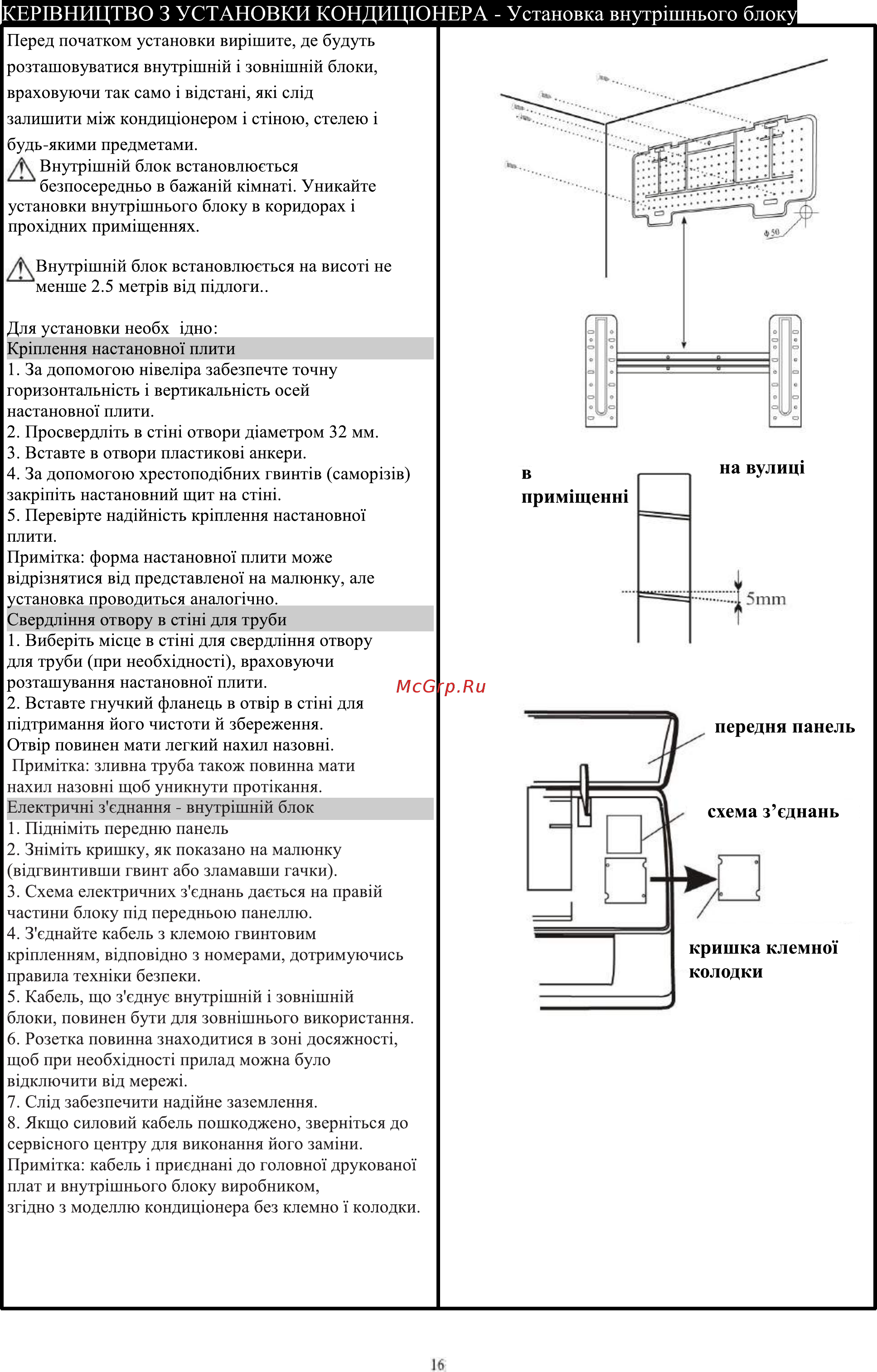

КЕР1ВНИЦТВ0 3 УСТАНОВКИ КОНДИЦЮНЕРА Установка внутршнього блоку Перед початком установки вирппите де будуть розташовуватися внутршшй 1 зовшшшй блоки враховуючи так само 1 вщсташ яю слщ залишити м ж кондицюнером 1 ст ною стелею 1 будь якими предметами Ду Внутр шшй блок встановлюеться безпосередньо в бажанш юмнаН Уникайте установки внутр шнього блоку в коридорах прохщних примщеннях ДуВнутршнш блок встановлюеться на висоп не менше 2 5 метр в в д шдлоги Для установки необх дно Кршлення настановно плити 1 За допомогою швел ра забезпечте точну горизонтальтсть I вертикальшсть осей настановно плити 2 Просвердлпъ в стш отвори д аметром 32 мм 3 Вставте в отвори пластиков анкери 4 За допомогою хрестопод бних гвинпв самор з в закршпъ настановний щит на стшг 5 Перев рте надшшсть кршлення настановно плити Прим тка форма настановно плити може вщр знятися вщ представлено на малюнку але установка проводиться аналопчно Свердлшня отвору в стни для труби 1 Виберпъ мюце в стал для свердлшня отвору для труби при необхщност враховуючи розташування настановно плити 2 Вставте гнучкий фланець в отв р в стш для шдтримання його чистоти й збереження Отв р повинен мати легкий нахил назови Прим тка зливна труба також повинна мати нахил назови щоб уникнути прот кання Електричн з еднання внутр шн й блок 1 Пщн м ть передню панель 2 Зшм ть кришку як показано на малюнку в дгвинтивши гвинт або зламавши тачки 3 Схема електричних з еднань даеться на правш частини блоку пщ передньою панеллю 4 З еднайте кабель з клемою гвинтовим кр пленням в дпов дно з номерами дотримуючись правила техшки безпеки 5 Кабель що з еднуе внутр шн й зовшшшй блоки повинен бути для зовн шнього використання 6 Розетка повинна знаходитися в зон досяжност щоб при необх дност прилад можна було в дключити вщ мереж 7 Слщ забезпечити надшне заземления 8 Якщо силовий кабель пошкоджено звершться до серв сного центру для виконання його замши Прим тка кабель приеднан до головно друковано плат и внутр шнього блоку виробником згщно з моделлю кондицюнера без клемно колодки 16
