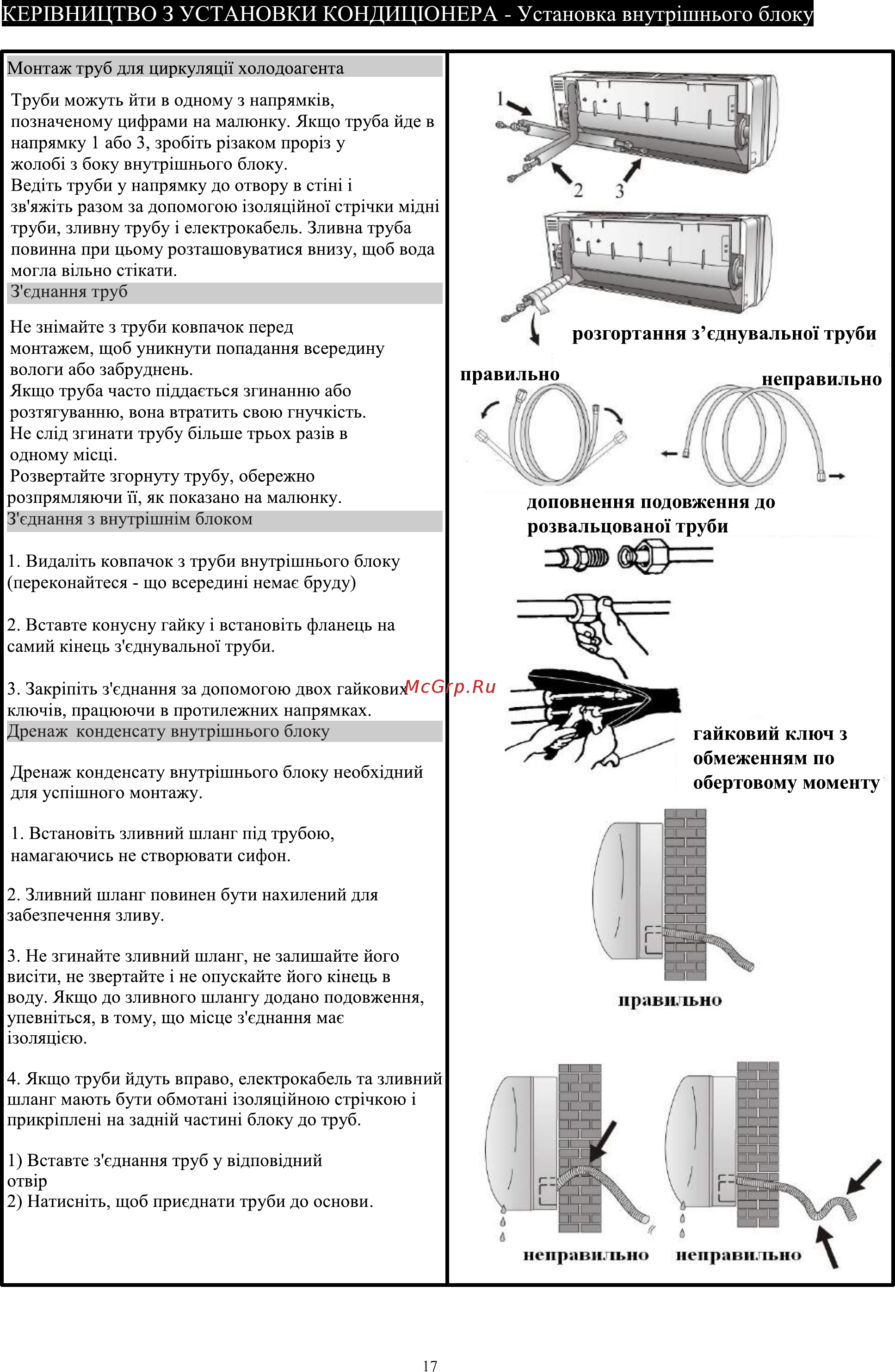

КЕР1ВНИЦТВ0 3 УСТАНОВКИ КОНДИЦЮНЕРА Установка внутршнього блок Монтаж труб для циркуляцп холодоагента Труби можуть йти в одному з напрямюв позначеному цифрами на малюнку Якщо труба йде в напрямку 1 або 3 зробхть р заком прорв у жолобх з боку внутрхшнього блоку Ведпъ труби у напрямку до отвору в спш 1 зв яжхть разом за допомогою золяцшнох стр чки мщш труби зливну трубу 1 електрокабель Зливна труба повинна при цьому розташовуватися внизу щоб вода могла выьно стшати З еднання труб Не 31пмайте з труби ковпачок перед монтажем щоб уникнути попадания всередину вологи або забруднень Якщо труба часто шддаеться згинанню або розтягуванню вона втратить свою гнучкють Не слщ згинати трубу быьше трьох раз в в одному мющ Розвертайте згорнуту трубу обережно розпрямляючи п як показано на малюнку З еднання з внутр шшм блоком доповнення подовження до розвальцовано труби 1 ВидалЕь ковпачок з труби внутр шнього блоку переконайтеся що всередиш немае бруду 2 Вставте конус ну гайку 1 встапогйть фланець на самий кшець з еднувальнох труби 3 Закрппть з еднання за допомогою двох гайкових ключхв працюючи в протилежних напрямках Дренаж конденсату внутршнього блоку Дренаж конденсату внутр шнього блоку необх дний для усшшного монтажу 1 Встаповп ь зливний шланг шд трубою намагаючись не створювати сифон 2 Зливний шланг повинен бути нахилений для забезпечення зливу 3 Не згинайте зливний шланг не залишайте його висип не звертайте 1 не опускайте його кшець в воду Якщо до зливного шлангу додано подовження упевшться в тому що мюце з еднання мае золящею правильно 4 Якщо труби йдуть вправо електрокабель та зливний шланг мають бути обмотан золяцшною стр чкою 1 прикршлеш на задшй частиш блоку до труб 1 Вставте з еднання труб у вщповщний отв р 2 Натисшть щоб приеднати труби до основи 17
