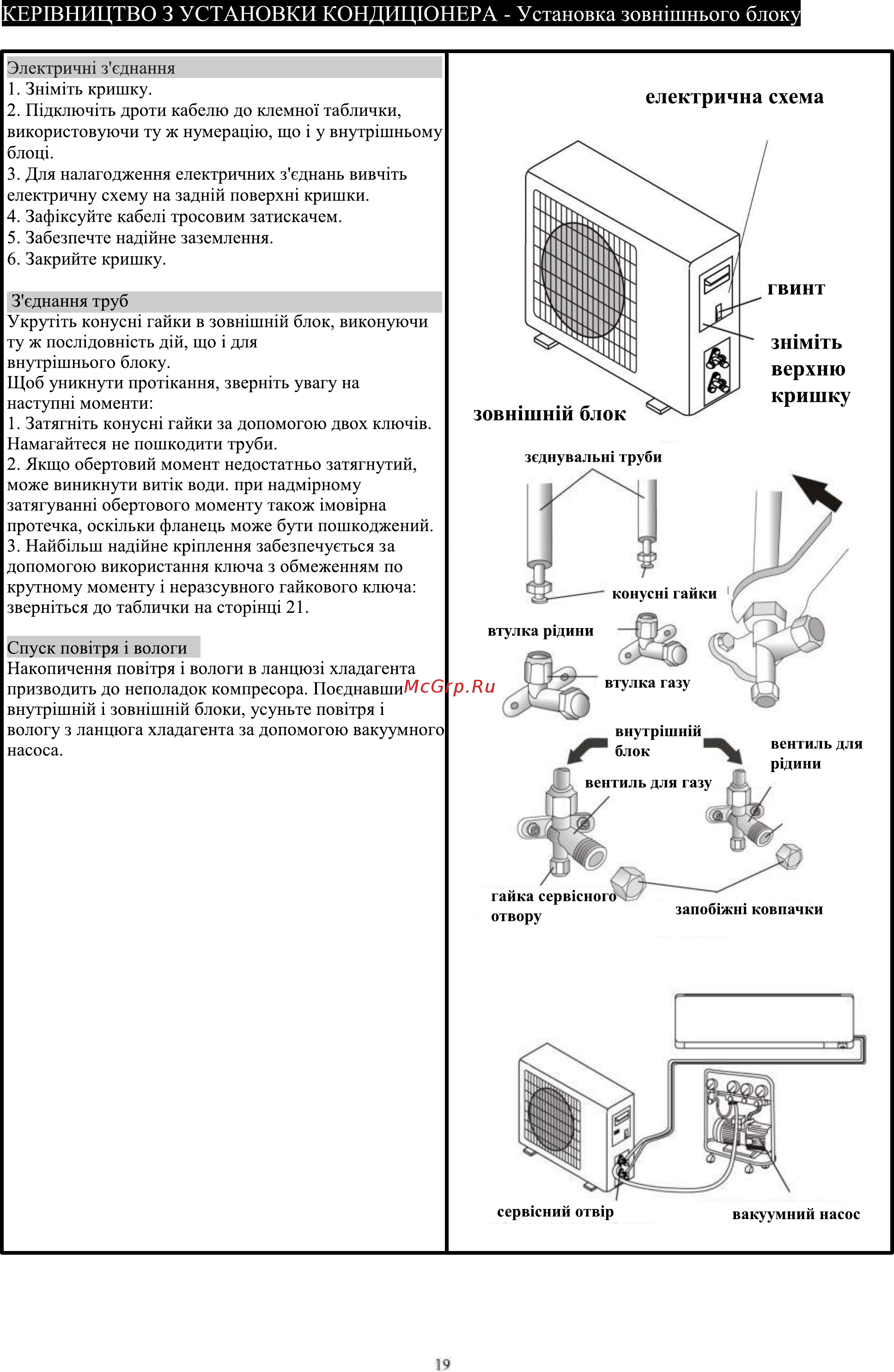

КЕР1ВНИЦТВ0 3 УСТАНОВКИ КОНДИЦЮНЕРА Установка зовшшнього блок Электричт з еднання 1 Зшмпь кришку 2 I Пдключпь дроти кабелю до клемно 1 таблички використовуючи ту ж нумерацию що 1 у внутр шньому блощ 3 Для налагодження електричних з еднань вивчпь електричну схему на задшй поверхш кришки 4 Зафшсуйте кабел тросовим затискачем 5 Забезпечте надшне заземления 6 Закрийте кришку електрична схема З еднання труб Укрупть копуши гайки в зошпиипй блок виконуючи ту ж послщовшсть дш що I для внутршнього блоку Щоб уникнути пройкання звернпъ увагу на наступи моменти 1 Затягнпъ конусш гайки за допомогою двох ключ в Намагайтеся не пошкодити труби 2 Якщо обертовий момент недостатньо затягнутий може виникнути ви л к води при надм рному затягуванш обертового моменту також мов рна протечка оскыьки фланець може бути пошкоджений 3 Найбшьш надшне кршлення забезпечуеться за допомогою використання ключа з обмеженням по крутному моменту неразсувного гайкового ключа звершться до таблички на сторшщ 21 Спуск повттря1 вологи Накопичення повпря I вологи в ланцюз хладагента призводить до неполадок компресора Поеднавши виутрпший I зовшшнш блоки усуньте повЕря вологу з ланцюга хладагента за допомогою вакуумного насоса сервкний отв р 19 вакуумний насос
