Управление

3.9

Установка и извлечение батареи

Избегать искрообразования и открытого огня вблизи батареи!

Не класть на батарею инструменты!

(1)

) Извлечение

- Остановить работу электростанции, смотри раздел 3.4.

- Разобрать крышку батарейного (поз.16-13) отсека,

для этого ослабить 4 крепежных болта и снять крышку батарейного отсека.

- Отсоединить минусовой кабель и снять его с батареи, ослабив

соответствующую клемму (поз. 37-1)

- Отсоединить плюсовой кабель и снять его с батареи, ослабив

соответствующую клемму (поз. 37-1)

- Ослабить натяжную штангу (поз. 37-2), ослабив 2 гайки (поз. 37-3),

затем вытащить батарею.

(2)

Установка

- Автоматический выключатель "F11" (поз. 18-10) выключить.

- Закрыть двери распределительной коробки (поз. 16-7), вытащить ключ

и надежно спрятать.

- Исключить запуск электростанции, либо установить

предупредупреждающую табличку.

- Разобрать крышку батарейного отсека со стороны генератора(поз. 16-13) ,

для этого ослабить 4 крепежных болта и снять крышку батарейного отсека.

- Зафиксировать середину батареи крепежной штангой (поз. 37-2), закрутив

винты (поз. 37-3).

- Вытереть поверхность батареи чистой тряпкой.

- Смазать полюса тонким слоем смазки для батарей или вазелином.

Соблюдать полярность. Плюсовой провод (+) обозначен красным

цветом, минусовой (-) - черным.

Сначала подсоединить плюсовой провод, затем минусовой.

- Подключить плюсовой провод.

Подключить минусовой провод.

Прикрутить соединительные клеммы (39-1) к батарее.

- Установить крышку батарейного отсека (17-5) и закрутить 6 крепёжных

болтов.

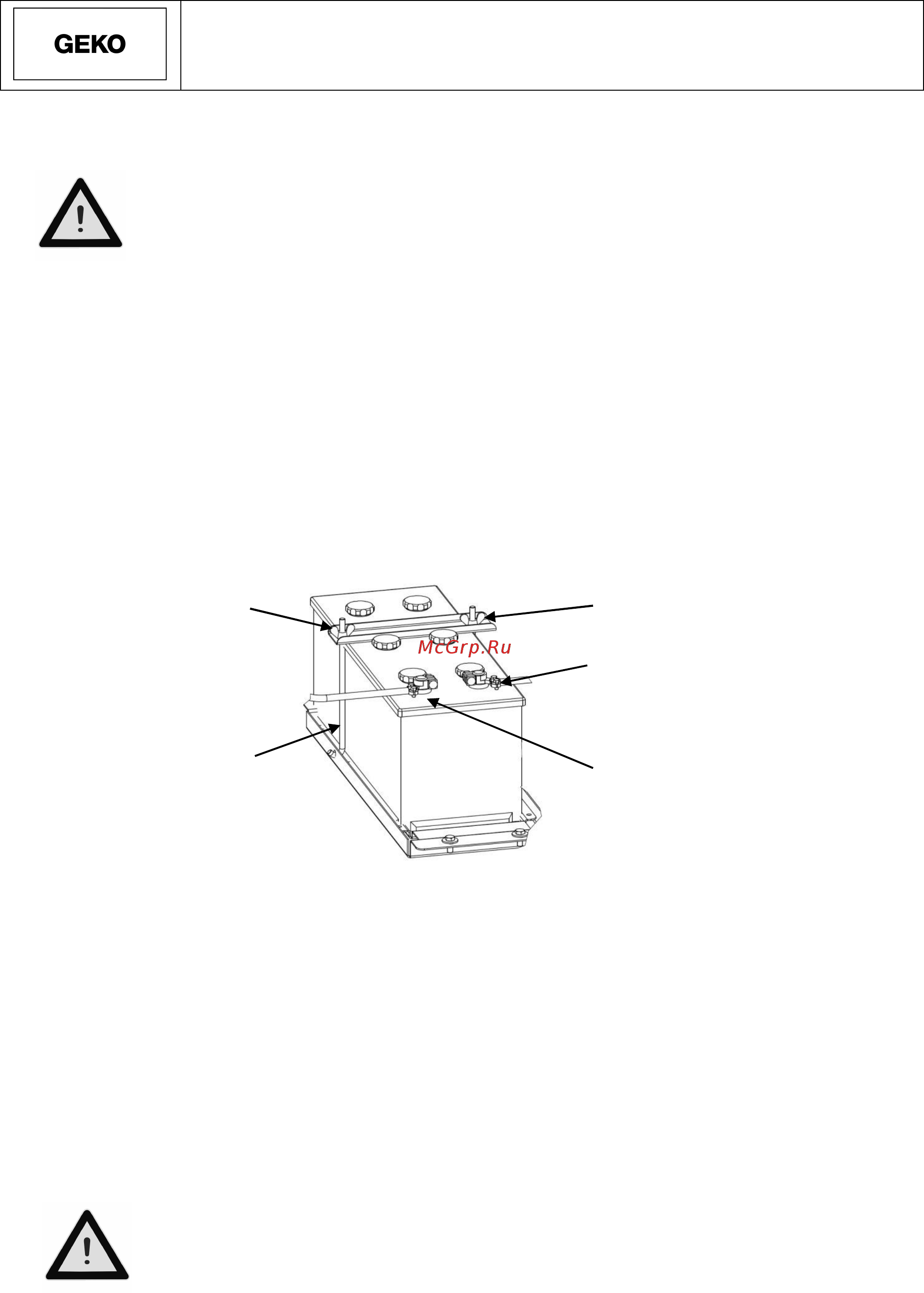

37-1

37-2

37-

37-3
