25
!
ip igmp snooping
ip igmp snooping vlan 300
ip igmp snooping vlan 300 immediately-leave
ip igmp snooping vlan 300 l2-general-querier
ip igmp snooping vlan 300 l2-general-querier-version 2
ip igmp snooping vlan 300 l2-general-querier-source 1.1.1.1
ip igmp snooping vlan 300 mrouter-port interface Ethernet 1/25
ip igmp snooping vlan 300 interface Ethernet 1/18 limit group 1 strategy replace
ip igmp snooping vlan 300 static-group 225.2.2.1 interface Ethernet 1/1
!
XVI. Проверка IGMP Fast Leave

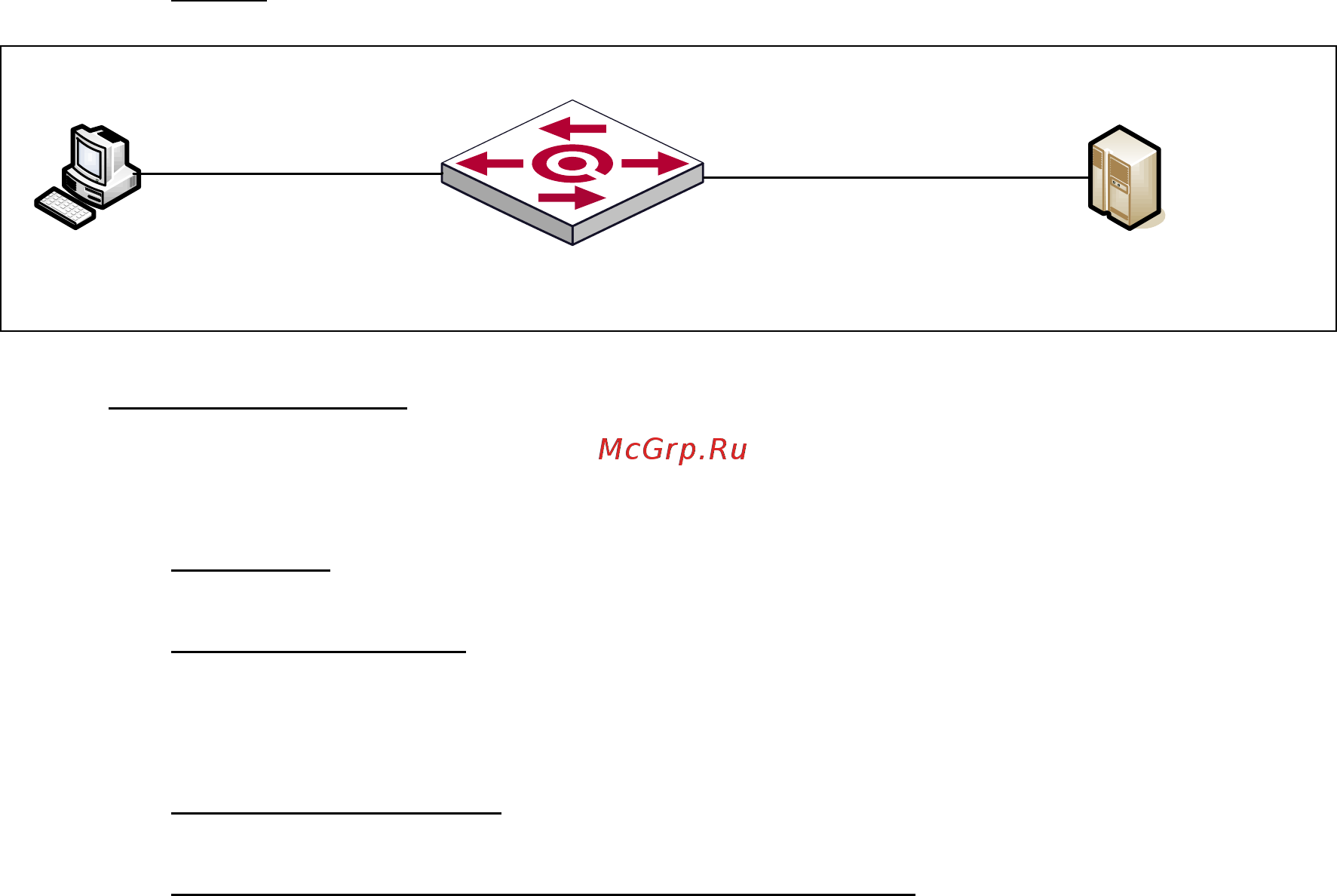

Схема:
E 0/0/2
Генератор траффика
Switch
Хост B
E 0/0/1
Исходное состояние: К коммутатора Ethernet подключаются хост и генератор траффика. .
На коммутаторе настраиваются VLANID 99, IGMP v2, IGMP Snooping. Интерфейсы Е0/0/1 и
Е0/0/2 настраиваются в режим работы Access(PVID99).
Цель теста: Проверка функционала Fast Leave.
Тестовая процедура: В порт Е0/0/2 подается траффик multicast(udp://223.3.3.3:5004).
В порт Е0/0/1 посылается пакет IGMP Join Group 223.3.3.3. К порту Е0/0/1
подключается сниффер и засекается время между пакетом IGMP Leave и последним
пришедшим пакетом multicast.
Ожидаемый результат: Измеренный интервал времени менее 1с.
Краткая конфигурация коммутатора QSW-2800-28-1:
!
vlan 1
!
vlan 99
multicast-vlan
!
multicast destination-control
!
Interface Ethernet1/1
switchport access vlan 99
!
Interface Ethernet1/2
switchport access vlan 99
!
