26
ip igmp snooping
ip igmp snooping vlan 99
ip igmp snooping vlan 99 immediately-leave
ip igmp snooping vlan 99 mrouter-port interface Ethernet1/2
!
XVII. Работа протокола RSTP/MSTP

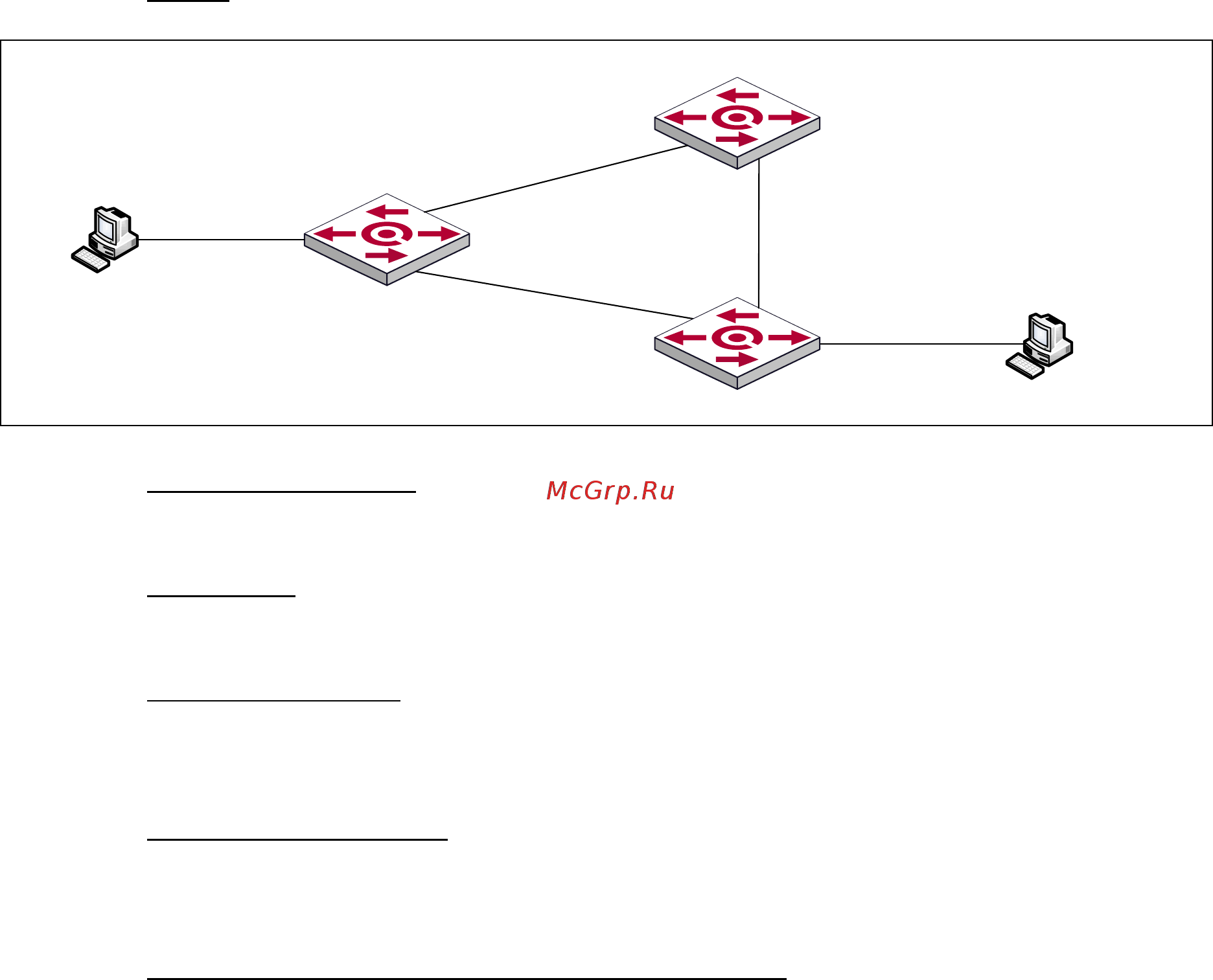

Схема:
Switch 1
Хост A
E 0/0/1
Хост B
E 0/0/2
E 0/0/1
E 0/0/2
E 0/0/2
E 0/0/1
Switch 2
Switch 3
E 0/0/3
E 0/0/3
Исходное состояние: К портам доступа коммутаторов подключаются рабочие
станции Хост А и Хост В. Коммутаторы подключаются согласно вышеуказанной схеме.
Цель теста: Проверить отказоустойчивость кольцевой схемы на базе протокола
RSTP/MSTP .
Тестовая процедура:
1) Настраивается протокол RSTP
2) Настраивается протокол МSTP
Ожидаемый результат: Убедиться, что после обрыва линков протокол STP
активирует резервные соединения, а при восстановлении обрывов блокирует резервные
соединения.
Краткая конфигурация коммутатора QSW-2800-28-1:
!
Пример для RSTP:
spanning-tree
spanning-tree mode rstp
Пример для MSTP:
spanning-tree mst configuration
name QTECH
revision-level 1
instance 0 vlan 1-19;21-4094
instance 1 vlan 20
exit
!
spanning-tree
