Техническое описание

4. Установка 13

www.qtech.ru

ПРИМЕЧАНИЕ

Кронштейны коммутатора не предназначены для удержания тяжестей. Их следует

использовать только для крепления. Коммутатор устанавливается в стойку 19 дюймов.

Закрепленный в стойку корпус должен быть оснащен рельсами для поддержки

коммутатора.

4.1.3 Установка коммутатора на стол

Нередко у пользователей нет стандартной стойки 19 дюймов. В таких случаях

коммутатор всегда устанавливается на чистом рабочем столе. Установка

осуществляется очень просто. Обратите внимание на следующее:

Необходимо обеспечить устойчивое положение и заземление рабочего стола,

а также оставить 10 см пространства вокруг устройства для рассеивания тепла.

Запрещается размещать на коммутаторе тяжелые предметы.

4.2. Источники питания и заземление

Существует два типа источников питания коммутатора Fast Ethernet серии QSW-2910:

QSW-2910-AC (переменный ток) и QSW-2910-DC (постоянный ток). Диапазон значений

переменного тока 180–264 В, постоянного — -36...-72 В.

4.2.1 Сеть и провода переменного тока — QSW-2910

Диапазон значений переменного тока

180–264 В, 47–63 Гц переменного тока

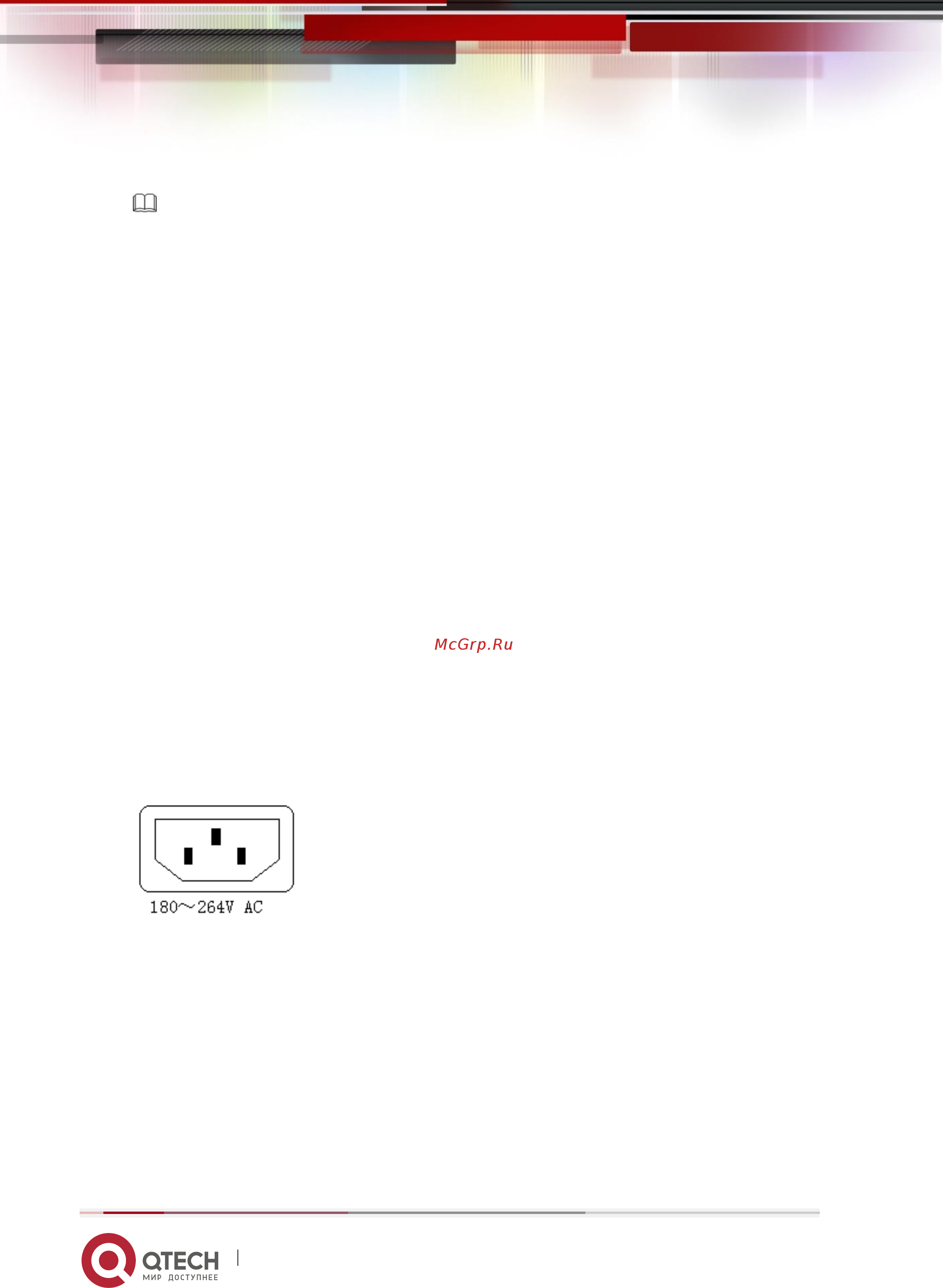

На рисунке ниже показан штепсельный разъем переменного тока:

Рисунок 4-2. Внешний вид штепсельного разъема переменного тока

Подключение сети переменного тока

Шаг 1. Подключить один конец провода заземления стойки к винту заземления на

задней панели коммутатора. Другой конец провода подключить к земле.

Шаг 2. Вставить провод питания в розетку электропитания на передней панели

коммутатора. Вставить другой конец провода в штепсельный разъем переменного

тока.
