Техническое описание

4. Установка 18

www.qtech.ru

подключить шасси к точке заземления. С помощью провода заземления подключите

данную точку (GND) к земле при сопротивлении заземления меньшем или равном 1Ω.

Требования к заземлению коммутатора, установленного в стандартную стойку 19 дюймов,

точно такие же.

4.3. Подключение консольного кабеля

4.3.1 Консольный кабель

Консольный кабель представляет собой экранированный кабель с 9 жилами. На одном

конце кабеля находится опрессованный разъем RJ-45, подключающийся к интерфейсу

консоли; на другом конце — разъем DB-9 (отверстия). На следующем рисунке показан

консольный кабель:

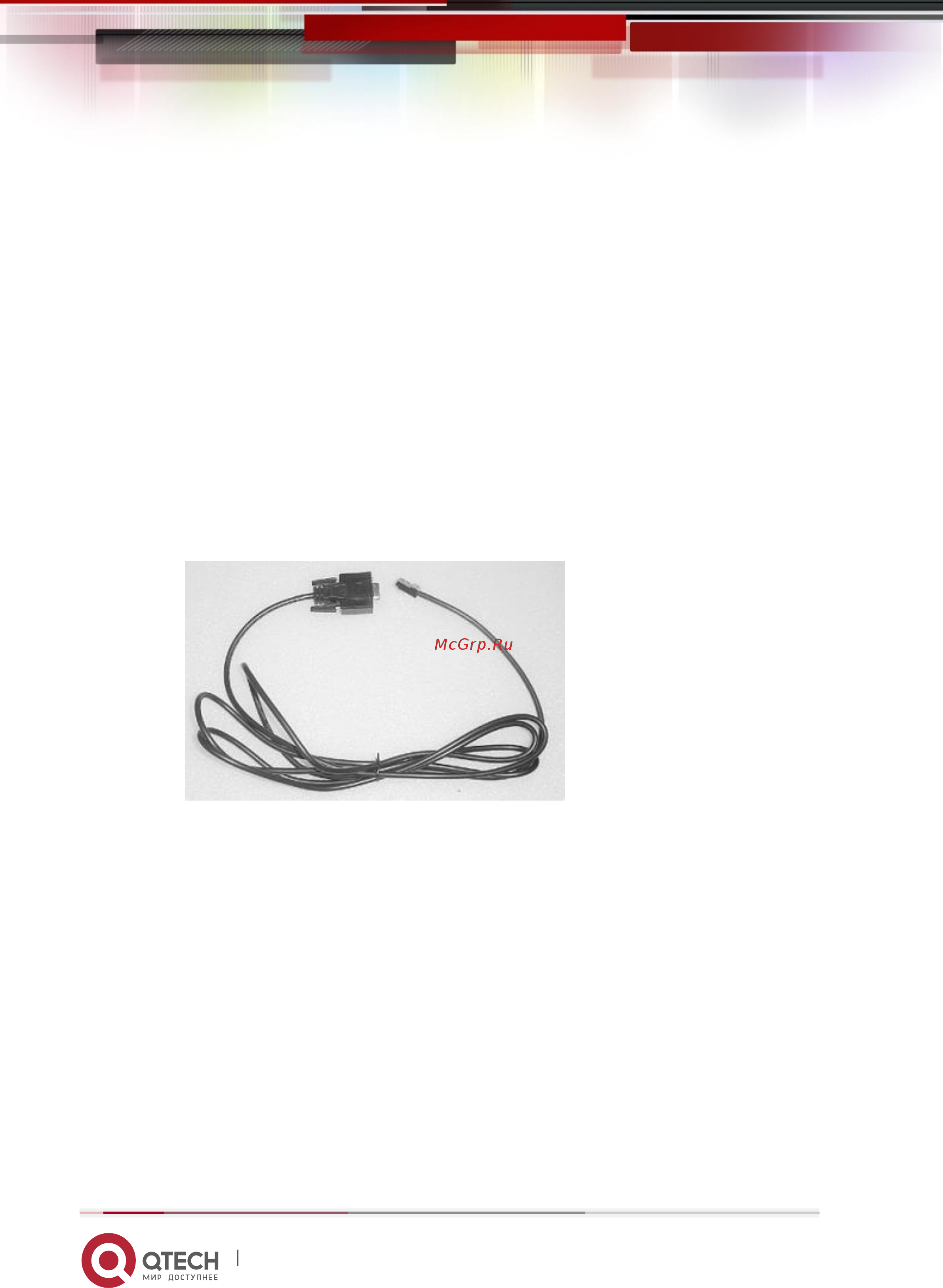

Рисунок 4-10. Консольный кабель
