5. Приложение B. Советы по молниезащите 20

www.qtech.ru

5. ПРИЛОЖЕНИЕ B. СОВЕТЫ ПО МОЛНИЕЗАЩИТЕ

ПРИМЕЧАНИЕ

В этой главе приведены теоретические сведения об ударе молнии и наносимом им вреде,

а также даны советы по внутренней молниезащите коммутатора. Молниезащита и защита

от перенапряжения тесно связаны друг с другом. Предложение по защите заключается в

уменьшении вреда, причиненного ударом молнии. Для более эффективной

молниезащиты требуются профессиональные технологии.

Ток молнии формируется чрезвычайно быстро, и немедленное устранение вреда,

причиненного ударом молнии, невозможно. Можно лишь перехватить молнию и отвести

ее в землю, чтобы избежать наносимого ею ущерба. Единственный способ предотвратить

удар молнии — понять, как именно молния воздействует. Существует несколько типов

воздействий: прямой удар, электромагнитная индукция (LEMP, электромагнитный

импульс от грозовых разрядов) и занос высокого потенциала (набег волны).

Прямой удар молнии

Молния прямо ударяет в здание. Меньше 50% энергии попадает в землю и отводится по

внешнему молниезащитному устройству в систему заземления. Почти 40% энергии

распределяется системой электропитания. 5% этой энергии распределяется

коммуникационной сетью здания, остальная часть— металлическими трубами и

кабелями здания. Количественное соотношение зависит от схемы кабельных соединений

и системы труб.

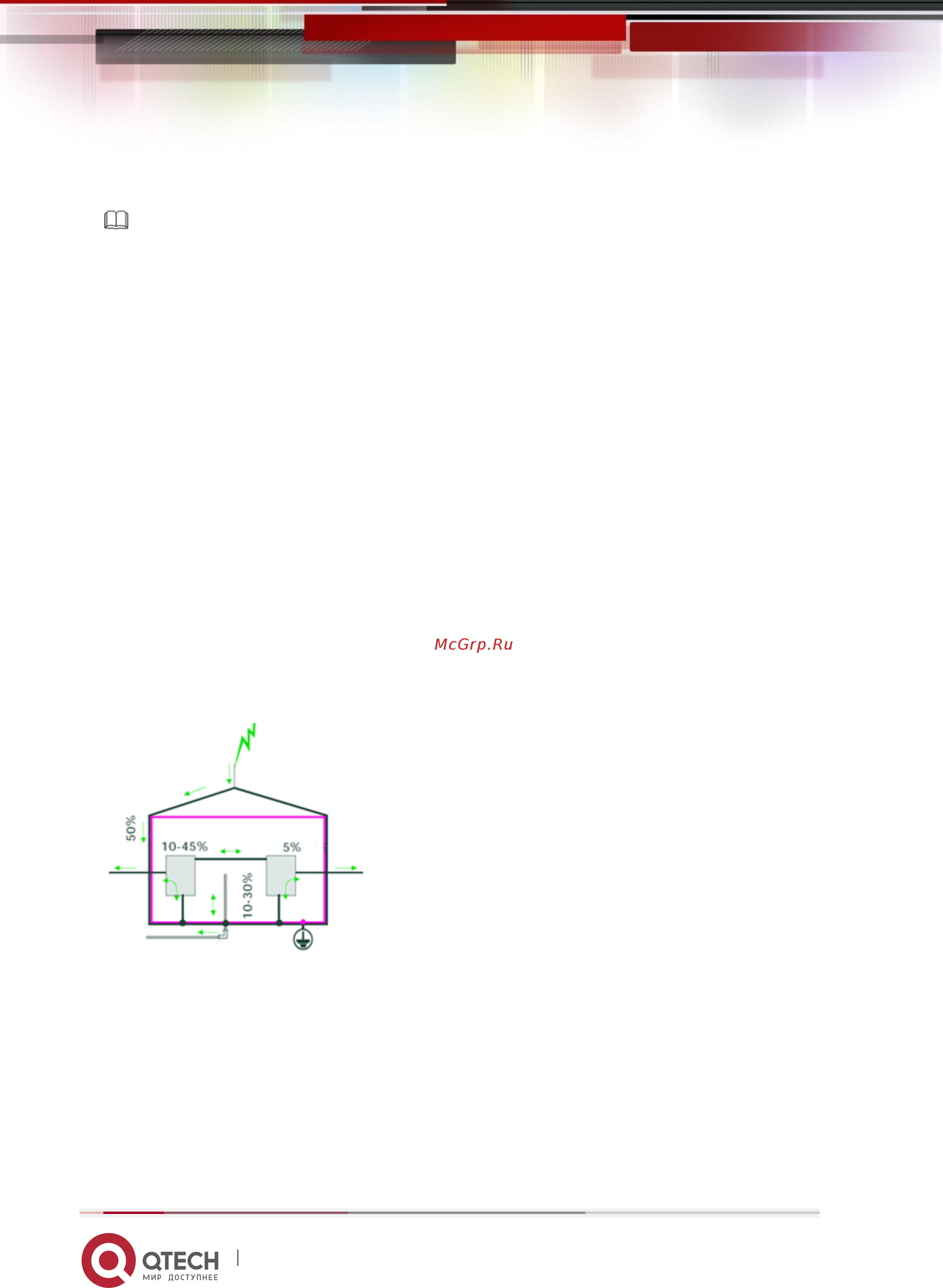

Рис. 1. Прямой удар молнии.

Занос потенциала (набег волны). Молния ударяет в электропровода или линии передачи

данных на большом расстоянии (несколько километров или десятков километров), после

чего напряжение распространяется по линиям электропередачи к устройствам в виде

набегающей волны. Еще один вид воздействия молнии — занос потенциала заземления:

молния ударяет в здание, какие-либо другие объекты или в землю, в результате чего

растет напряжение земли и вокруг формируется огромное ступенчатое напряжение. Волна
