Техническое описание

5. Приложение B. Советы по молниезащите 21

www.qtech.ru

распространяется либо по системе заземления, либо по проводам между зданиями.

Потенциал заземления заносится в устройства, находящиеся в здании.

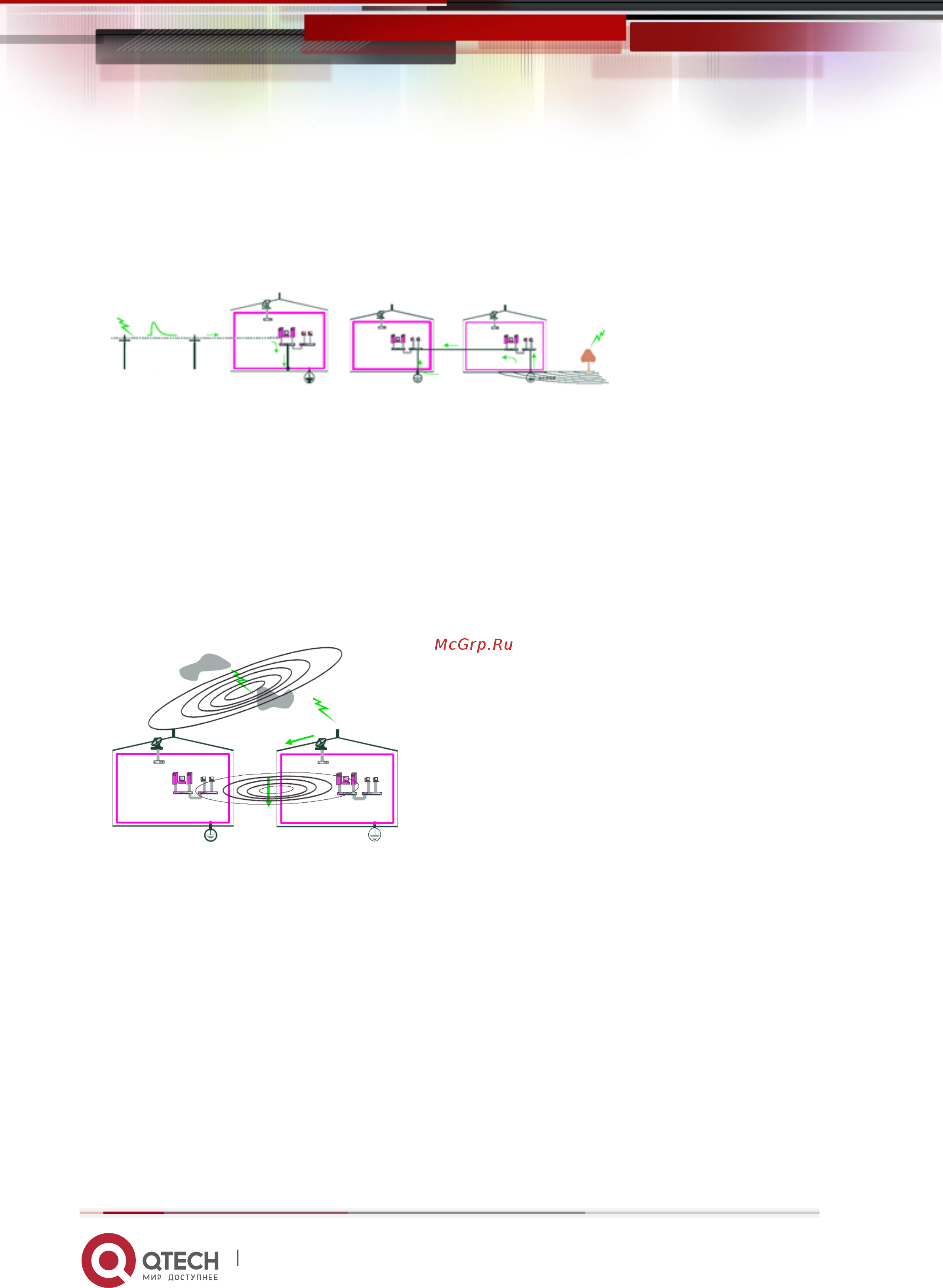

Рис. 2. Занос потенциала в здание.

Электромагнитная индукция (электромагнитный импульс от грозовой волны). в пределах

1000 м (500 или 1500 м в некоторых материалах; расстояние зависит от силы удара молнии

и способа экранирования). При ударе молнии электромагнитный импульс от грозовых

разрядов (LEMP) приводит к возникновению наведенных напряжений во всех проводниках

в пределах указанных выше расстояний. По электропроводам и линиям передачи данных,

расположенным как в здании, так и вне его, распространяется напряжение, в результате

чего происходит повреждение устройств.

Рис. 3. Возникновение наведенных напряжений.

Внутренняя система молниезащиты предназначена для обеспечения безопасности

устройств и людей в здании. Перед устройствами необходимо установить подходящий

грозовой разрядник для выравнивания потенциалов устройств, проводов и земли. Для

обеспечения безопасности устройств следует отводить ток, наведенный внутренними

устройствами, в систему заземления. В этой главе рассматривается внутренняя система

молниезащиты, состоящая из двух частей:

Молниезащита источников питания

Если провода переменного тока, в которых возникают наведенные напряжения, напрямую

подключены к коммутатору, необходимо оснастить разъем электропитания переменного

тока внешним грозовым разрядником для защиты от удара молнии. Переменный ток

сначала попадает в грозовой разрядник, а потом в коммутатор. Параллельное

подключение грозового разрядника для постоянного тока вне шасси более безопасно.
