Pioneer BDP-LX70 [12/64] Переключение разрешения выходного видеоизображения
Подключение
02
12
Ru

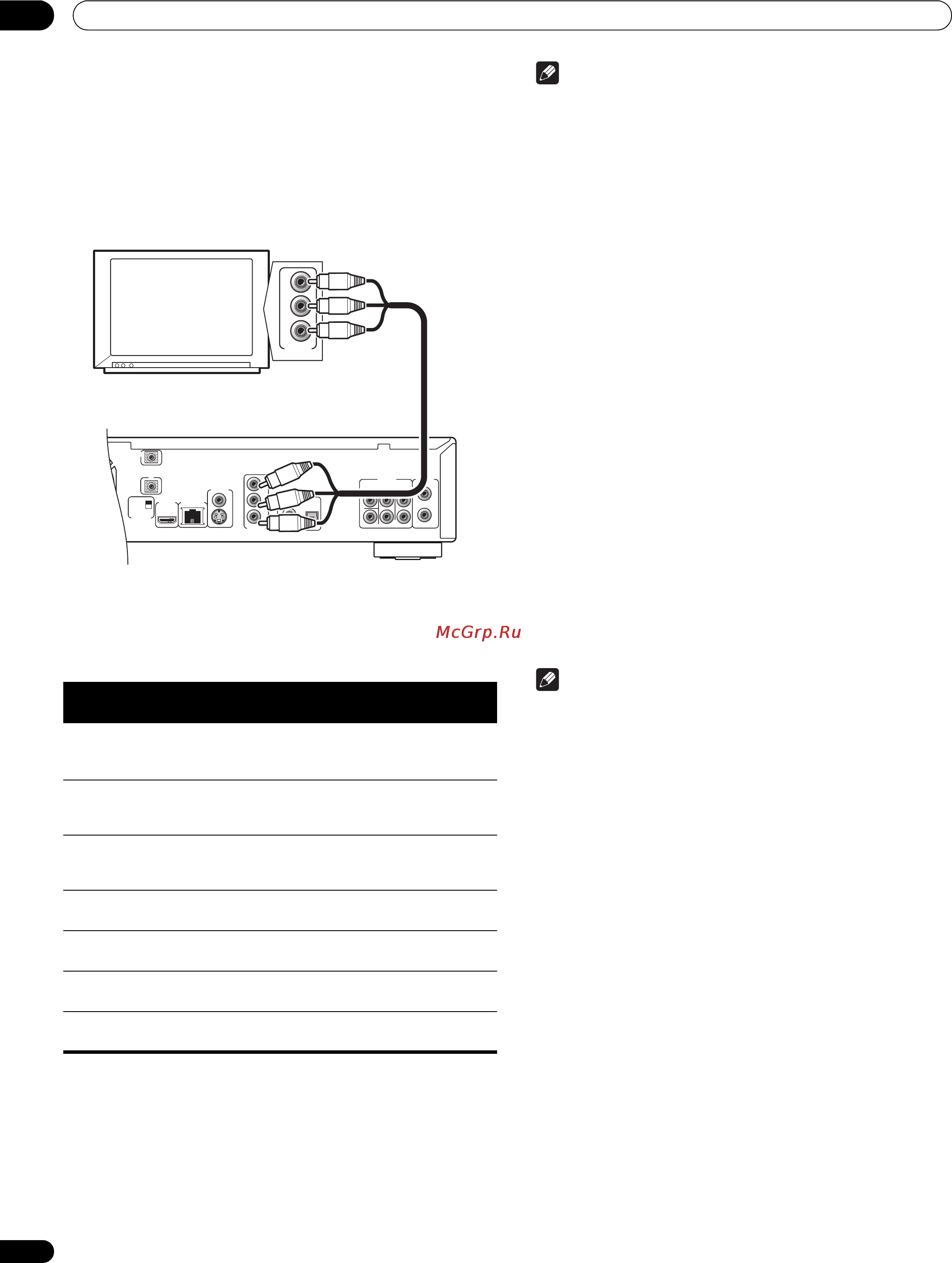

Подключение с помощью компонентного
видеовыхода
Для подключения данного проигрывателя к телевизору (или другому
оборудованию), вместо стандартного видеовыходного разъема,
можно использовать компонентный видеовыход.
• Используйте компонентный видеокабель (не
поставляется) для подключения разъемов COMPONENT
VIDEO OUT к компонентному видеовходному разъему
телевизора, монитора или аудиовизуального ресивера.
Соблюдайте цвета трех разъемов для обеспечения правильного
подключения.
Переключение разрешения выходного
видеоизображения
Используйте кнопку OUTPUT RESOLUTION на фронтальной
панели и пульте ДУ для переключения разрешения выходного
видеоизображения для HDMI и компонентного видеовыходов.
В таблице ниже указаны настройки выхода.
*1
Видеовыход устанолен на 480i во время воспроизведения DVD-Video с защитой
от копирования.
*2
Видеовыход во время воспроизведения BD-ROM установлен на 576i/480i, в
зависимости от диска.
*3
См. Выход 24p ниже для условий.
*4
Частота кадров для 1080/24p остается 60 Гц.
*5
Вывод видеосигналов прерывается при переключении видеовыхода.
*6
Для разрешений, которые не могут выводиться через компонентый выход,
видеосигнал выводится со следующими разрешениями:
PAL: 576/50i
NTSC: 480/60i
Примечание
• В зависимости от дисплея, некоторые настройки могут привести
к исчезновению изображения. В таком случае, повторно
нажимайте OUTPUT RESOLUTION до отображения
изображения.
• Выходной формат 720/50p, 1080/50i, 1080/50p, 1080/60p и 1080/24p
совместим только с дисплеями, оборудованными HDMI. Они
несовместимы с компонентным видеовыходом.
• При установке Output Video Resolution на 720p, 1080i или 1080p,
видеосигналы выводятся в формате 16:9, даже при установке
TV
Aspect Ratio на 4:3 (Standard). См. TV Aspect Ratio на стр. 39.
• Если контуры отображаемых предметов выглядят неровно или
расплывчато, попытайтесь установить Output Video Resolution на
576i/480i. (При подключении данного проигрывателя к телевизору
через соединение HDMI, и если изображение исчезает при
переключении Output Video Resolution на 576i/480i, используйте
компонентное подключение с 576i/480i Output Video Resolution
или S-Video, вместо стандартного композитного подключения.)
• Помните, что при использовании соединения Component Video с
телевизором или другим аудиовизуальным компонентом (без
использования HDMI), видеосигналы 480/60i могут выводиться в
режиме 480/60p, и видеосигналы 576/50i могут выводиться в
режиме 576/50p.
Выход 24p
Для точного воспроизведения видеосигналов 1080/24p или 720/24p на
оборудованном HDMI дисплее, совместимым с приемом 1080/24p,
установите 24p Direct Out на данном проигрывателе на On (см.
стр.39).
Данный проигрыватель выводит видеосигналы 1080/24p через HDMI
в следующих случаях:
• Видеосигналы 1080/24p: Если Output Video Resolution установлен
на Auto или Source Direct.
• Видеосигналы 720/24p: Если Output Video Resolution установлен
на Auto.
Примечание
• Даже, если 24p Direct Out установлен на On, если подключен
телевизор, несовместимый с видеосигналами 1080/24p,
настоящая кадровая частота видеовыхода будет 60 Гц.
• Вывод видеосигналов прерывается при переключении
видеовыхода от 1080/24p или 720/24p на другие разрешения
выходного видеосигнала, или при переключении на 1080/24p или
720/24p от других разрешений выходного видеосигнала.
Параметр
Телевизионная
система
Выход HDMI
Компонентный
выход
Видеовыход/
выход S-Video
AUTO PAL
NTSC
Предпочитаемое
телевизионное
разрешение
*3,5
Предпочитаемое
телевизионное
разрешение
*6
576/50i
480/60i
576i
или
480i
PAL
NTSC
576/50i
480/60i
576/50i
480/60i
576/50i
480/60i
576p
или
480p
PAL
NTSC
576/50p
480/60p
576/50p
480/60p
576/50i
480/60i
720p PAL
NTSC
720/50p
720/60p
576/50i
720/60p
*1,2
576/50i
480/60i
1080i PAL
NTSC
1080/50i
1080/60i
576/50i
1080/60i
*1,2
576/50i
480/60i
1080p PAL
NTSC
1080/50p
1080/60p
576/50i
480/60i
576/50i
480/60i
Source
Direct
PAL
NTSC
Зависит от
источника
*3,5
Зависит от
источника
*2,4,5
576/50i
480/60i
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
COMPONENT
VIDEO IN
Y
P
B
P
R
Телевизор
