Pioneer BDP-LX70 — как подключить проигрыватель к телевизору и ресиверу [13/64]

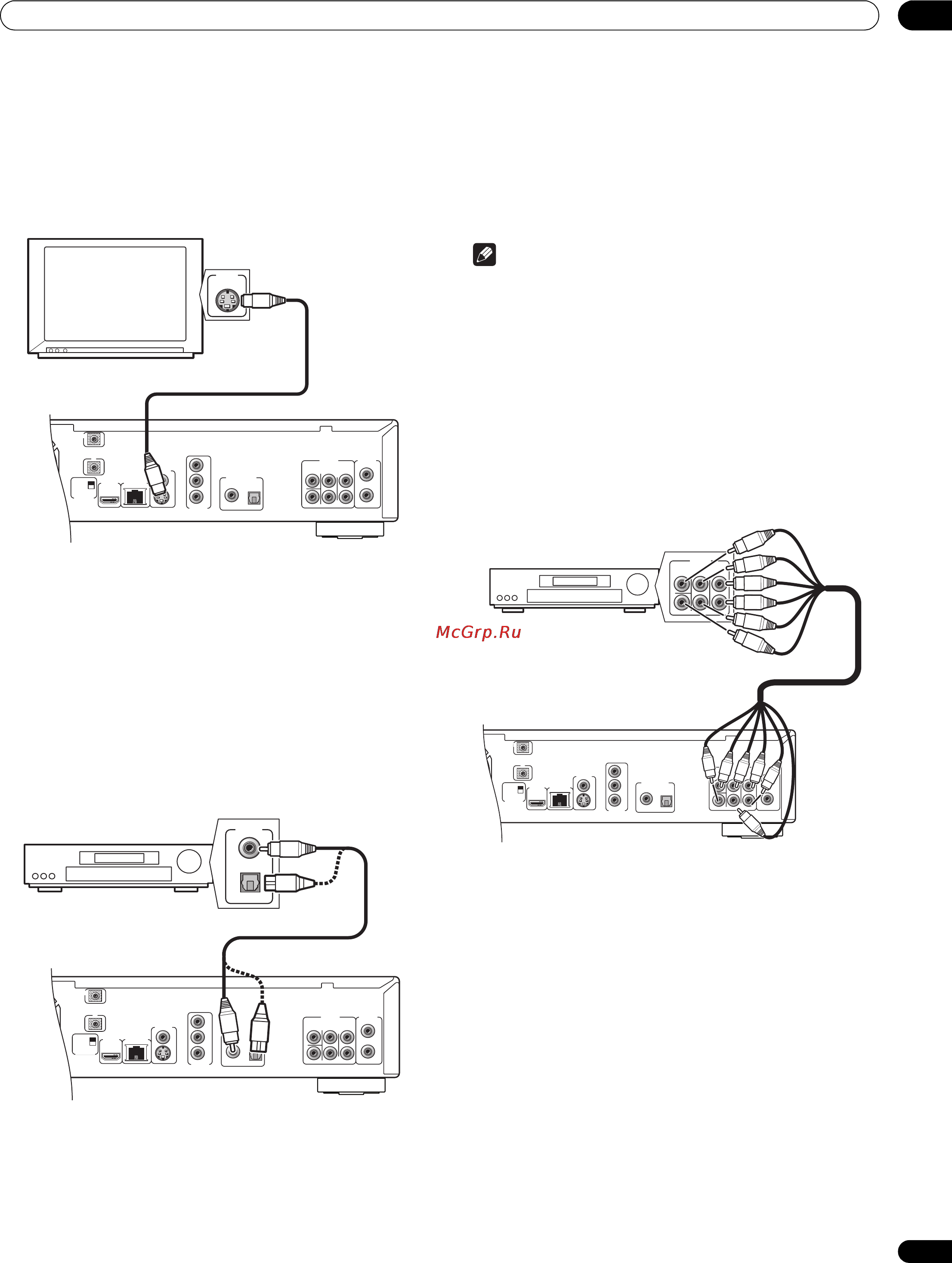

![Pioneer BDP-LX70 [13/64] Цифровые соединения](/views2/1059707/page13/bgd.png)
Подключение
02
13
Ru

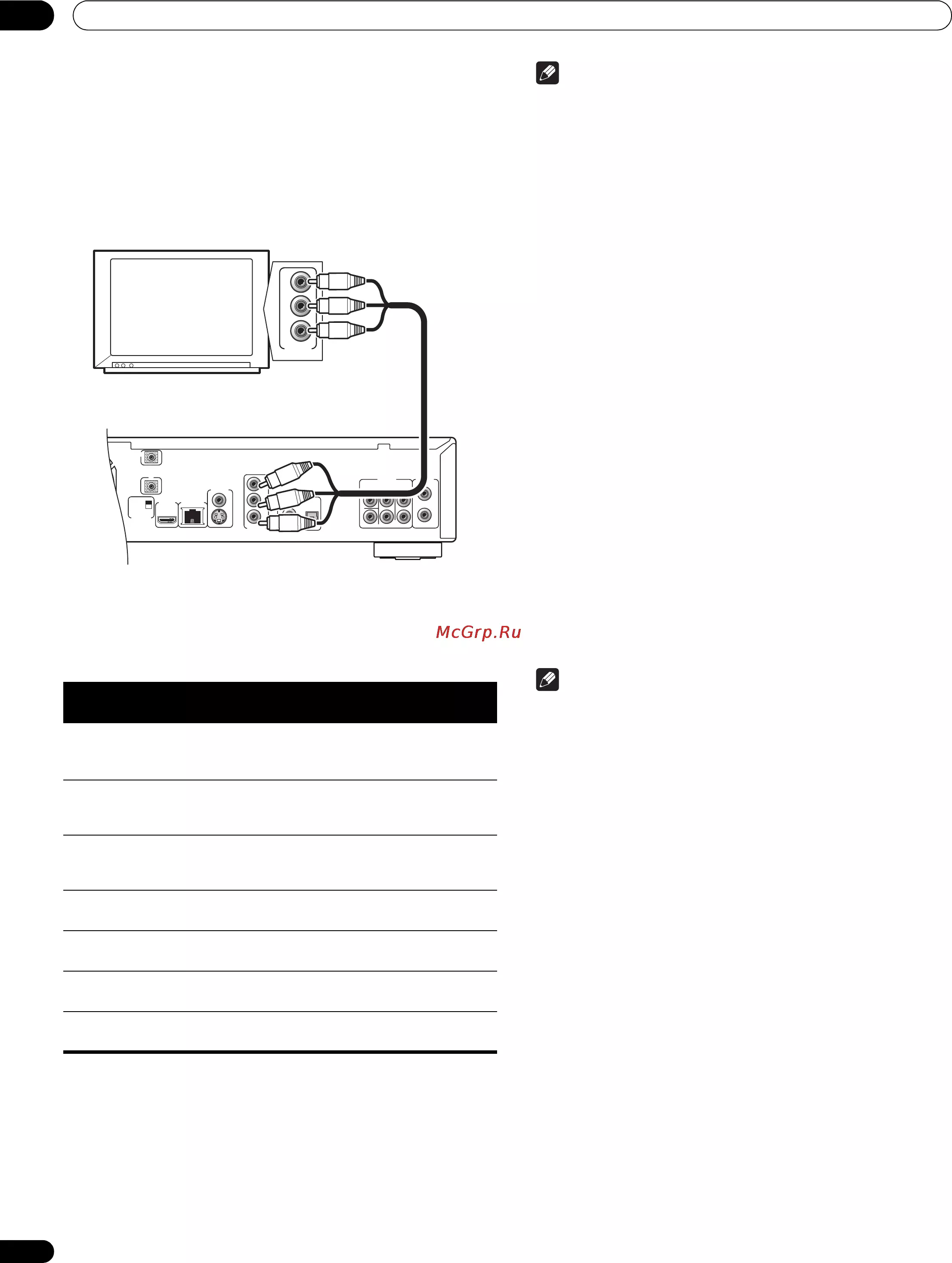

Подключение с помощью выхода S-Video
Для подключения данного проигрывателя к телевизору (или другому
оборудованию), вместо разъема VIDEO OUT, можно использовать
выход S-Video.
• Для подключения гнезда S-VIDEO OUT к входу S-Video
на телевизоре, мониторе или аудиовизуальном ресивере,
воспользуйтесь кабелем S-Video (не поставляется).
Перед подключением совместите небольшой треугольник,
находящийся над разъемом, с соответствующей маркировкой на
штекере.
Подключение для окружающего звучания
Для достижения окружающего звучания, данный проигрыватель можно
подключить через аналоговое и цифровое соединения. Цифровые
выходы (коаксиальный и оптический) удобны при подключении
данного проигрывателя к аудиовизуальному ресиверу со встроенными
декодерами Dolby Digital и/или DTS. 5.1-кан. аналоговые выходы могут
использоваться для подключения к аудиовизуальному ресиверу с
многоканальными аналоговыми аудиовходами.
Более подробно о таких соединениях, изучите
инструкции по
эксплуатации к аудиовизуальному ресиверу.
Цифровые соединения
• Подключите одно из разъемов DIGITAL AUDIO OUT
данного проигрывателя к цифровому входу
аудиовизуального ресивера.
Оптическое подключение: Используйте оптический кабель (не
поставляется) для подключения разъема DIGITAL AUDIO OUT –
OPTICAL к оптическому входу аудиовизуального ресивера.
• При вставке штекера откроется защитная шторка и при полной
вставке будет слышен щелчок. Не прикладывайте усилий к
штекеру, так как это
может повредить шторку, кабель и/или
проигрыватель.
Коаксиальное подключение:Используйте коаксиальный кабель
(не поставляется) для подключения разъема DIGITAL AUDIO OUT
– COAXIAL к коаксиальному входу аудиовизуального ресивера.
Примечание
• Вывод аудиосигналов Linear PCM через разъемы DIGITAL
AUDIO OUT ограничен до 2-кан., 48 кГц.
Аналоговые соединения
• Подключите разъемы AUDIO OUT (5.1ch) данного
проигрывателя к многоканальным аналоговым входам на
аудиовизуальном ресивере.
Используйте специальный шестисторонний кабель (не поставляется),
или три набора стереофонических кабелей (не поставляются) для
подключения шести каналов.
Внимательно проверьте подключение каждого канала к
соответствующему каналу на аудиовизуальном ресивере.
После подключения, можно выполнить настройки для колонок,
подключенных к системе — см.
раздел Speakers в меню Initial Setup
на стр.41 и Speaker Setup на стр. 43.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
S-VIDEO
IN
Телевизор
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
DIGITAL
AUDIO IN
COAXIAL
OPTICAL
Аудиовизуальный ресивер
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
AUDIO IN
(5.1ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
R
Аудиовизуальный ресивер
