Pioneer BDP-LX70 [9/64] Раздел 2
Подключение
02
9
Ru
Раздел 2
Подключение

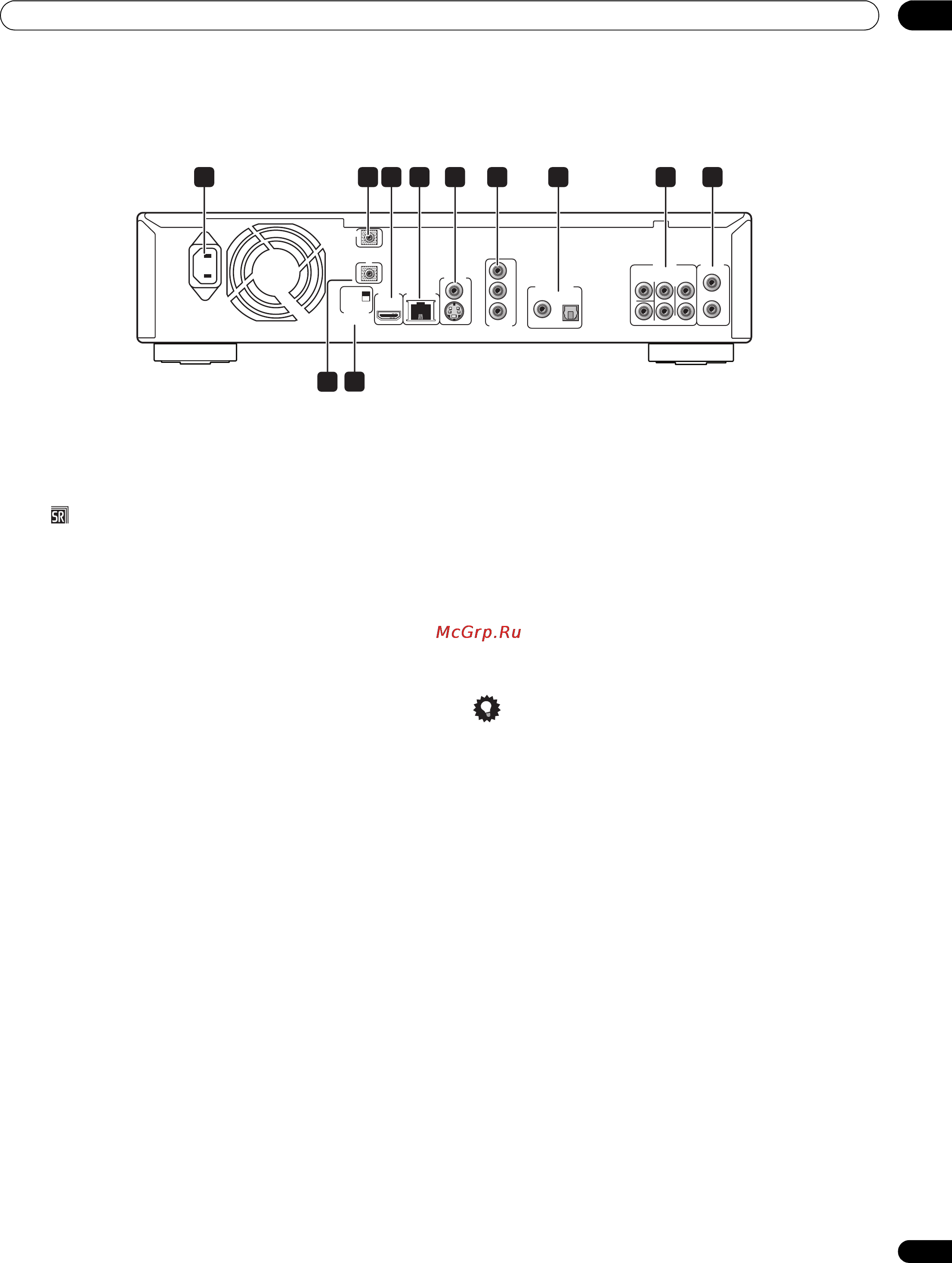

Задняя панель
1 AC IN
Подключите входящий в комплект поставки кабель к данному гнезду,
затем вставьте вилку в розетку электропитания.
2 CONTROL IN
Используется для управления данным проигрывателем от сенсора
ДУ другого компонента Pioneer с терминалом CONTROL OUT и с
маркой . Подключите CONTROL OUT другого компонента к
CONTROL IN данного проигрывателя через кабель миништекера
(стр. 14).
3 HDMI OUT
Выход HDMI обеспечивает высококачественный интерфейс для
передачи
цифрового аудио и видео (стр.11).
4 LAN (10/100)
Порт Ethernet для сетевого соединения 10BASE-T (10 Мб/сек) или
100BASE-TX (100 Мб/сек) (стр.14).
5VIDEO OUT и S-VIDEO OUT
Видеовыход (композитный), который можно подключить к телевизору
или аудиовизуальному ресиверу с помощью поставляемого
видеокабеля (стр. 10).
Выход S-Video, который можно использовать вместо разъемов
VIDEO OUT (стр.13).
6 COMPONENT VIDEO OUT
Высококачественный видеовыход для подключения к телевизору,
монитору или аудиовизуальному
ресиверу, имеющему
компонентные видеовходы.
Подключите с помощью продающегося отдельно трехштырькового
компонентного видеокабеля (стр.12).
7 DIGITAL AUDIO OUT – COAXIAL/OPTICAL
Цифровые аудиовыходы для подключения к совместимому с PCM,
Dolby Digital, и/или DTS аудиовизуальному ресиверу (стр. 13).
8 AUDIO OUT (5.1ch)
Многоканальные (5.1-кан.) аналоговые аудиовыходы для подключения
к аудиовизуальному ресиверу с многоканальными аналоговыми
аудиовходами (стр.13).
9 AUDIO OUT (2ch)
Стереофонические аналоговые аудиовыходы для подключения к
телевизору, аудиовизуальному ресиверу или
стереофонической
системе (стр.10).
10 IR IN
Разъем для внешнего ИК (инфракрасного) приемника ДУ (стр.14).
11 Переключатель IR RECEIVER
Переключите на установку, совместимую с внешним ИК приемником
ДУ (стр.14).
Совет
• При подключении данного проигрывателя к телевизору,
аудиовизуальному ресиверу или другому оборудованию,
убедитесь, что все компоненты выключены и отсоединены
от розетки.
• Возможно, будет полезным подготовить руководства,
входящие
в комплект поставки других компонентов при подключении
данного проигрывателя.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
AC IN
1
10
2
11
3 4 5 6 7 8 9
