Pinetron PSD-CJ1000 [11/27] Конфигурация с двумя видеорегистраторами и двумя пультами управления
![Pinetron PSD-CJ1000 [11/27] Конфигурация с двумя видеорегистраторами и двумя пультами управления](/views2/1059952/page11/bgb.png)
11
2.1.4 Конфигурация с двумя видеорегистраторами и двумя пультами
управления
главный пульт управления дополнительный пульт управления
Камеры 1 – 16
Камеры 17 – 12 (15)
Питание 24 В перем.
Питание 24 В перем.
Питание 24 В перем.
1-й главный монитор
2-й главный монитор
SPOT- монитор
1-й мультиплексор
2-й мультиплексор
4 входа тревоги
1 дополн. выход
4 входа тревоги
1 дополн. выход
вид сзади вид сзади
соединит. коробка
–
задняя панель
соединит. коробка
–
передняя панель
соединит. коробка
–
передняя панель
соединит. коробка
–
задняя панель
RS
-
485 (
+
)
контакт №4
RS-485 (-) контакт №5
RS
-
485 (
+
)
контакт №4
RS-485 (-) контакт №5
Spot 4 =
мульт. 2, кам. 13
Spot 3 = мульт. 2, кам. 14
Spot 2 = мульт. 2, кам. 15
Spot 1 = мульт. 2, кам. 16

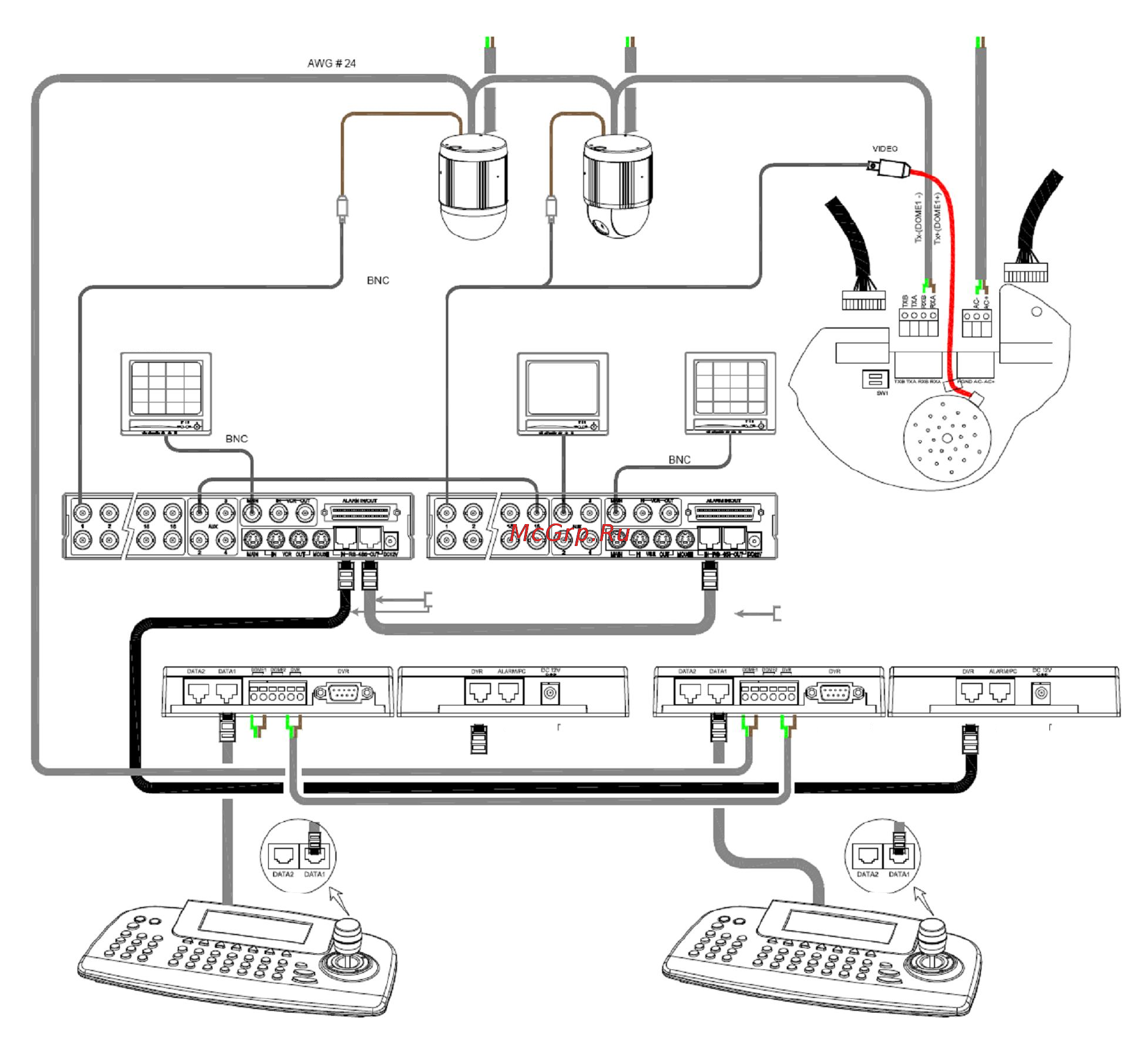

Рис. 5 – Конфигурация с двумя видеорегистраторами и двумя пультами управления
