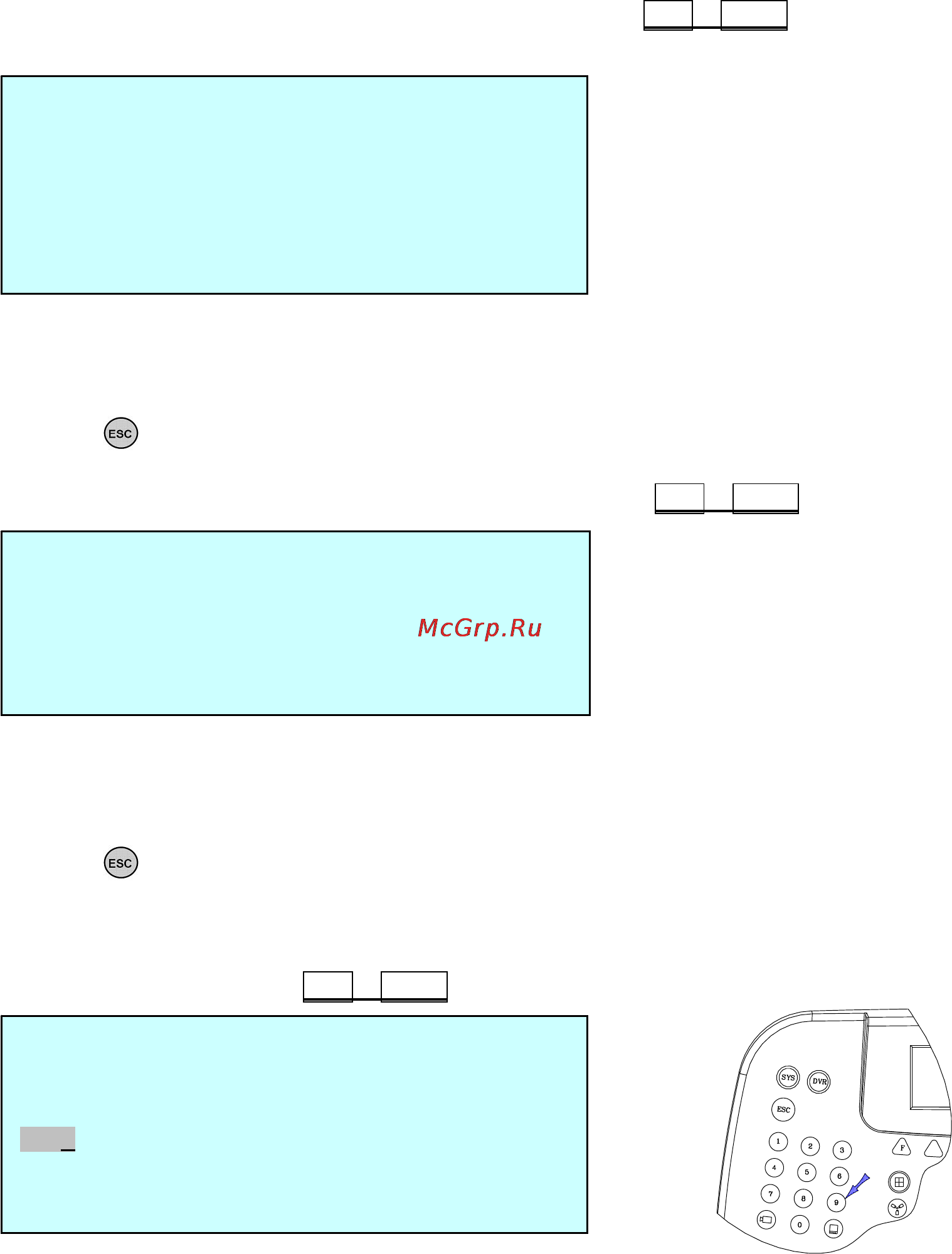

CAMERA SETUP PAGE : 001
Cam Protocol Port B_rate Alarm
0001 RVT PORT 1 9600 OFF
0002 RVT PORT 1 9600 OFF
0009 - - - - 9600 OFF
- - - - - - - - 9600 OFF
3999 RVT PORT 1 9600 OFF
OFF
:del
ENTER :
save & exit ESC : cancel
DVR SETUP MENU
Device : DVR / Alarm / AUX IN/ IO /None
Baud Rate : 9600 / 2400~230K
Save and Exit
SLAVE SETUP MENU
Device : Controller / None
Baud Rate : 9600 / 2400~230K
Save and Exit
Дополнительный пульт управления (Shft + Menu PORT SETUP MENUSlave
KBD)
Device (Устройство) : Выбор управляемого устройства (Controller / None)
Baud Rate (Скорость обмена данными) : Скорость передачи данных (2400/ 4800/ 9600/19200/ 38400/
57600/ 11,5K /230K)
Save and Exit (Сохранение изменений и выход из меню) Для выхода без сохранения нажмите
клавишу .
Меню настройки видеорегистратора (Shft + Menu PORT SETUP MENUDVR)
Device (Устройство) : Выбор управляемого устройства (DVR / Alarm / AUX IN / AUX IO /None )
Baud Rate (Скорость обмена данными) : Скорость передачи данных (2400/ 4800/ 9600/19200/ 38400/
57600/ 11,5K /230K)
Save and Exit (Сохранение изменений и выход из меню) Для выхода без сохранения нажмите
клавишу .
Настройка камер (Shft + Menu Camera)
Наберите номер или поворотом ручки джойстика установите курсор на нужный номер камеры, чтобы
войти в режим настройки.
Укажите идентификационный номер камеры с помощью цифровых клавиш или
увеличивая/уменьшая номер при помощи джойстика.
Выбор предыдущего/следующего пункта меню осуществляется путем наклона джойстика вправо /
влево , выбор протокола – поворотом ручки джойстика. (RVT/ S/ S2e/ P/ D)
Переместите курсор вправо и настройте скорость обмена данными поворотом ручки.
Укажите, требуется передавать тревожные оповещения с камеры или нет.
(оповещение выключено (OFF) : симплексный режим, оповещение включено (ON) : полудуплексный
