9

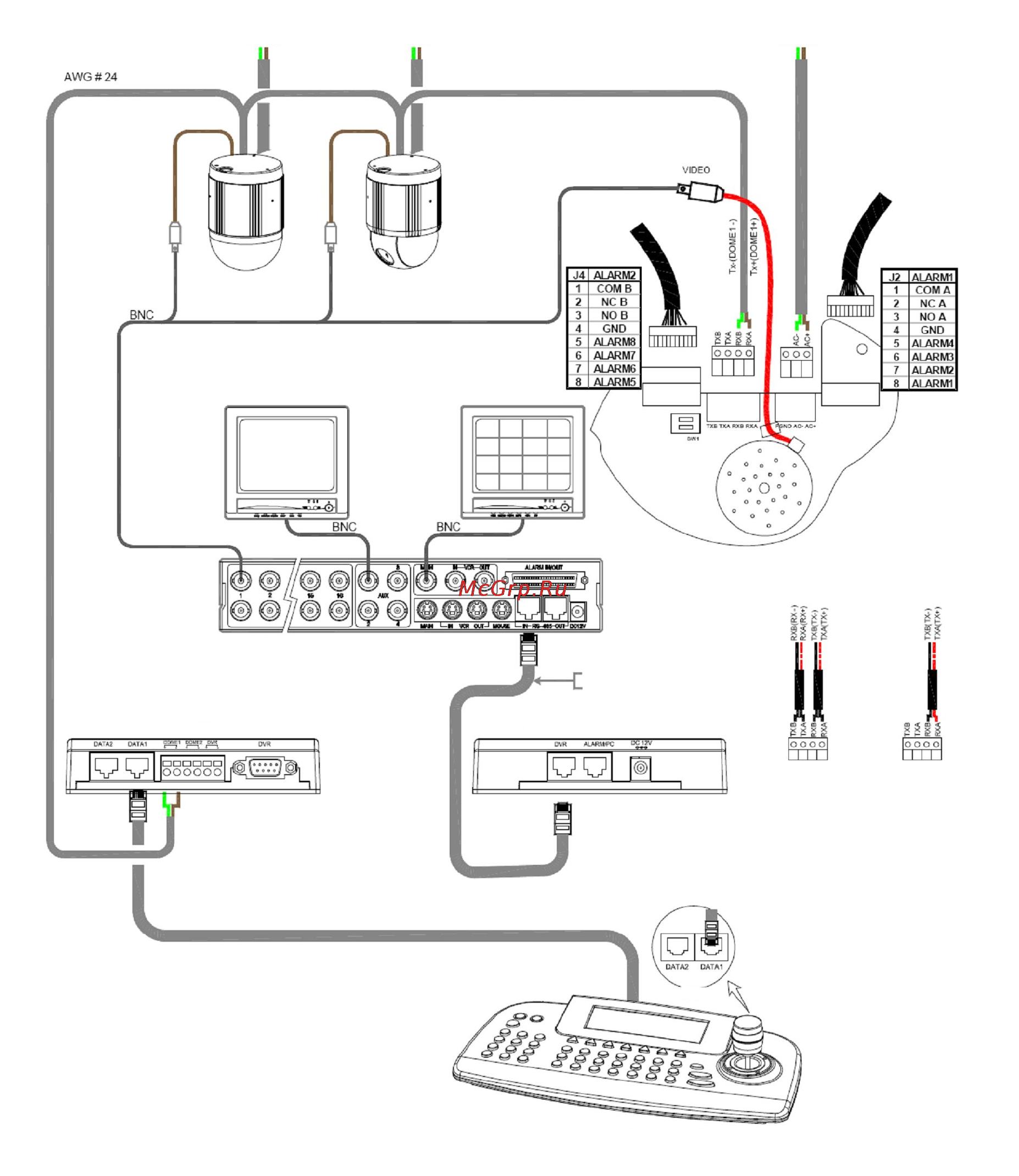

2.1.2 Конфигурация с одним видеорегистратором
пульт управления
Питание 24 В перем.
Питание 24 В перем.
Питание 24 В перем.
главный монитор
SPOT- монитор
мультиплексор
4 входа тревоги
1 дополн. выход
4 входа тревоги
1 дополн. выход
вид сзади
соединит. коробка
–
передняя панель
RS
-
485 (
+
)
контакт №4
RS-485 (-) контакт №5
соединит. коробка
–
задняя панель
RS
-
485
или
RS-422 - полудуплексный режим
Рис. 3 – Один видеорегистратор
