15
УСТАНОВКА
1-4

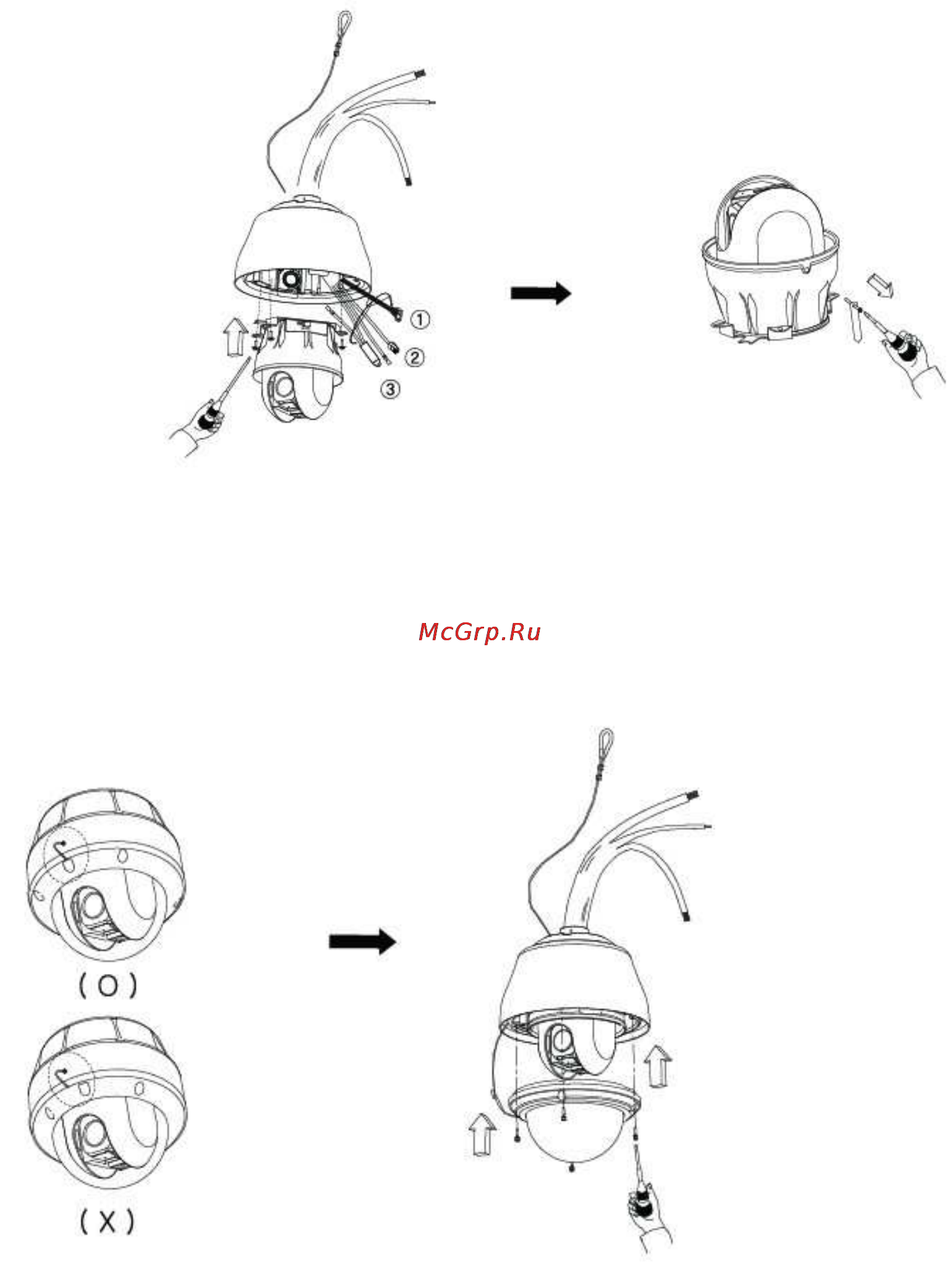

Настенный кронштейн – сборка камеры
- Установить камеру в корпус. - Выкрутить винты держателей.
(Поворотом каждого из 4-х винтов по ч.с.)
① Провод сигнализации
② Разъём RJ 45
③ Контакты питания обогревателя
- Монтаж купола производить согласно
приведённой схеме.
- Прикрепить купол камеры к корпусу.
