17
УСТАНОВКА
1-6

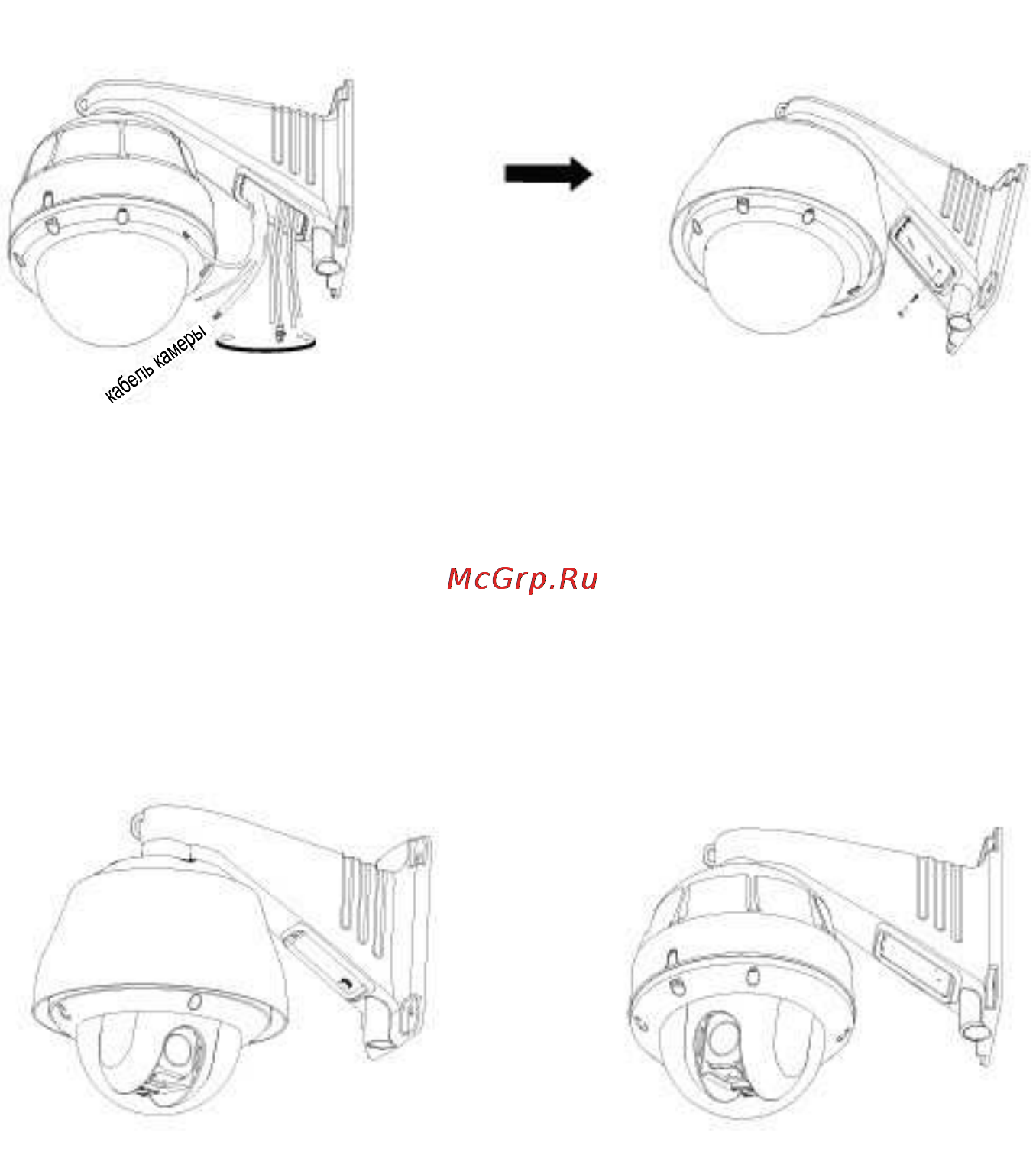

Настенный монтаж
подсоединить
- Выполнить соединение проводов.
- Закрыть заглушкой отверстие в
кронштейне и закрепить винтом.
Смотрите схему со
единения проводов.
- Закрепить винтом CM3x8L верхнюю часть
кронштейна стальной крышкой (в
комплекте).
Вид в сборе
(с колпаком)
Вид в сборе
(без колпака)
