19

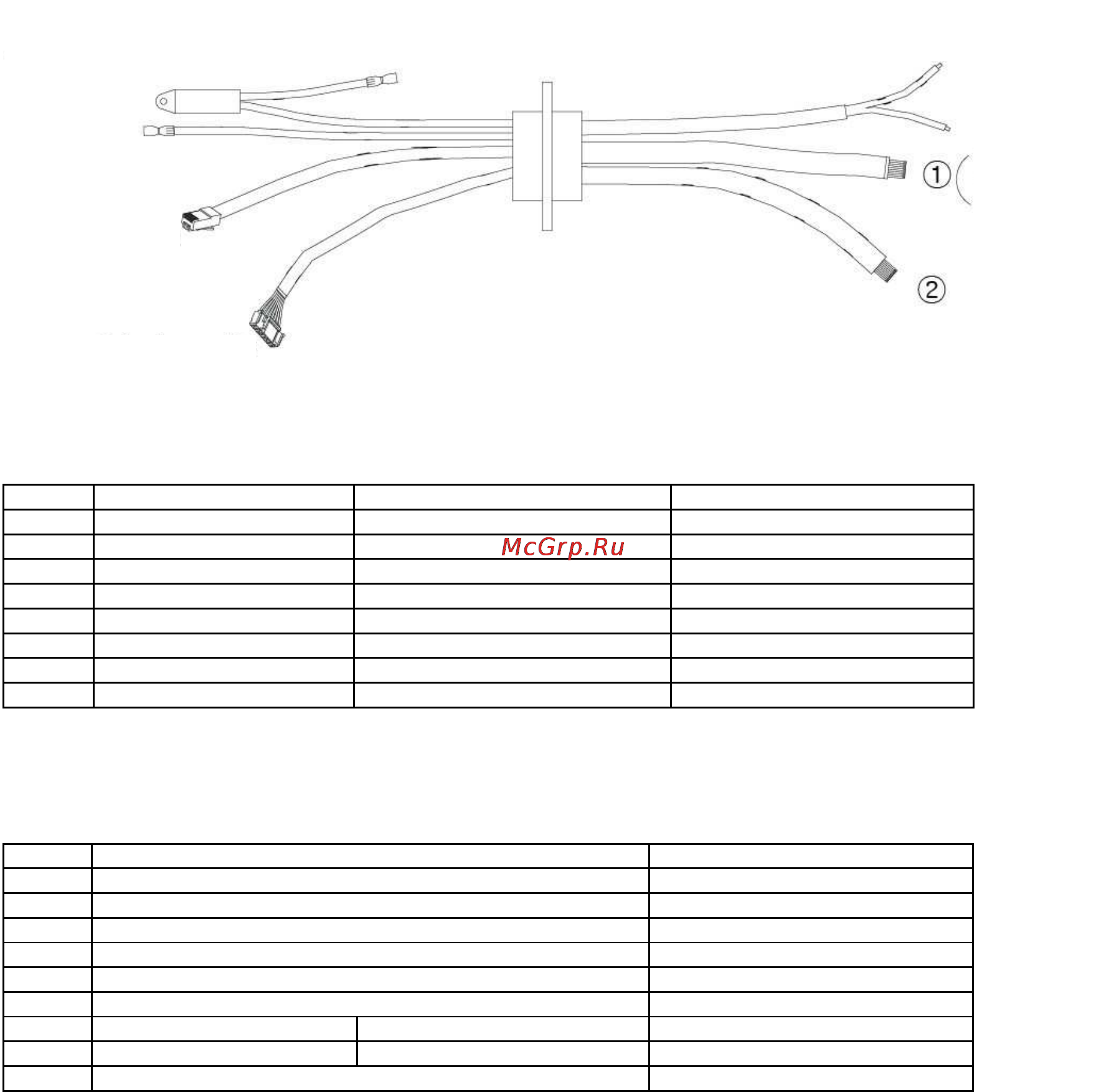

СОЕДИНЕНИЕ ПРОВОДОВ
Описание элементов электрического соединения проводов
Питание обогревателя 24В пер.
Контакт обогревателя
Контакт обогревателя
Датчик температуры
Охранный кабель
Разъём RJ45
Питание
Видео
RS485
Тревога
①
①①
①
Маркировка проводов кабеля RJ45
Контакт
Цвет
12 В пост.
24
В пер.
1
белый/оранжевый
Видео
-
сигнальный
Видео
-
сигнальный
2
оранжев
ый
видео
-
земля
видео
-
земля
3
белый/зелёный
пост. ток
–
земля (
-
)
24
В пер. (
-
)
4
синий
12 В пост. (+)
24
В пер. (+)
5
белый/синий
12 В пост. (+)
24
В пер. (+)
6
зелёный
пост. ток
–
земля (
-
)
24
В пер. (
-
)
7
белый/коричневый
TRX
-
TRX
-
8
коричневый
TRX+
TRX+
②
②②
② Маркировка проводов кабеля тревожной сигнализации
Контакт
Цвет
Назначение
Соединение
11
коричневый
Тревога 0
Вход тревоги
12
красный
Тревога 1
Вход тревоги
13
оранжевый
Тревога 2
Вход тревоги
14
чёрный
Земля
Вх
од тревоги
15
жёлтый
Тревога 3
Вход тревоги
16
зелёный
Нулевой (?)
Выход тревоги
17
синий
Общий
Выход тревоги
18
серый
Земля
Выход тревоги
7
фиолетовый
н.з.
Выход тревоги
