ОПЦИИ ЦИФРОВОГО ВЫХОДА

Кроме аналоговых выходов, Octo Pre может быть укомплектован одной или двумя

опциями цифрового выхода, описанных ниже.

Плата интерфейса 24-bit/96 kHz ADAT™

Эта плата поддерживает цифровые выходы для всех восьми каналов OIctoPre, которая

работает в полном диапазоне частот сэмплирования (44.1, 48, 88.2 и 96кГц) и в зависи-

мости от назначения, может быть сглажена на 16-, 20 - или 24-х битную глубину. При

использовании разъема BNC на тыльной панели, возможна синхронизация по внеш-

нему синхрослову (word clock).

Плата использует два световодных выходных разъема типа ADAT. Для ускорения до

48кГц оба разъема передают все 8 каналов одновременно. Тем не менее, разъемы

типа ADAT, имеют ограничения по полосе пропускания на частоте дискретизации выше

48кГц - каждый аудио канал использует два цифровых канала ADAT для обеспечения

увеличенного количества данных, отсюда и необходимость в двух разъемах ADAT для

осуществления возможности преобразования 8 каналов на более высокой скорости.

Выходные разъемы ADAT работают следующим образом:

частота дискретизации 44.1/48кГц:

Разъем 1 = каналы с 1 по 8 параллельно.

Разъем 2 = каналы с 1 по 8 параллельно (идентично разъему 1).

частота дискретизации 88.2/96кГц:

Разъем 1 = каналы с 1 по 4

Разъем 2 = каналы с 5 по 8.

Световодные кабели ADAT можно приобрести у местных дилеров.

Плата интерфейса 24-bit/96 kHz AES/SPDIF/ADAT™

Эта плата включает почти такие же возможности, как и описанный выше цифровой

выход типа ADAT. Дополнительно она имеет выходы формата AES и SPDIF через 9-ти

контактный разъем D-типа, расположенный на задней панели. Как и в случае выходов

ADAT типа, возможен полный диапазон частот дискретизации и битовой глубины. При

необходимости, конвертор может быть синхронизирован по внешнему синхрослову.

Для вывода цифровых сигналов с 9-ти контактного разъема выхода типа D AES/SPDIF,

А/Ц плата должна быть приобретена либо с кабелем преобразования AES, либо

SPDIF типа D. имеющими следующие опции: (заметьте, необходимо, чтобы кабели

продавались раздельно - так есть две различные опции кабеля, (XLR для AES и RCA/

фоно для SPDIF)

Кабель AES: гнездовые XLR разъемы D-типа с 9 контактов на 4.

Кабель SPDIF: гнездовые RCA разъемы D-типа с 9 контактов на 4

Каждый разъем маршрутизирует два канала цифрового аудио - то есть разъем 1 мар-

шрутизирует каналы 1 и 2, разъем 2 маршрутизирует каналы 3 и 4 и так далее.

Кабели преобразования D- типа AES и SPDIF могут быть приобретены у местного

дилера Focursite. Либо 8 AES, либо 8 SPDIF выходов могут быть использованы одно-

временно с 8 выходами ADAT и аналоговыми выходами OctoPre.

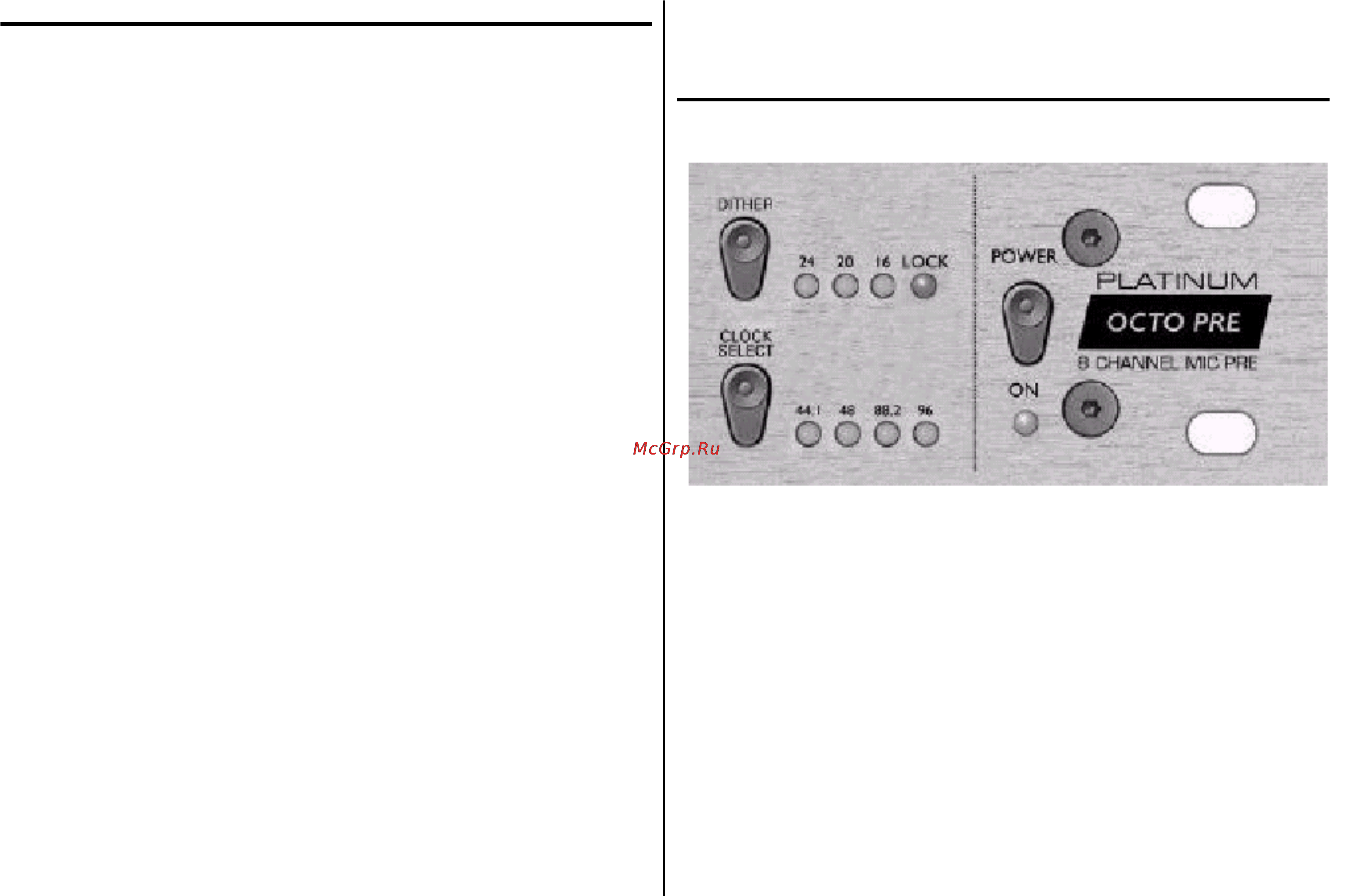

Регуляторы передней панели цифрового выхода

CLOCK SELECT (нефиксирующийся переключатель)

Этот переключатель используется для выбора частоты дискретизации цифрового вы-

хода. При нажатии на переключатель выполняется пошаговое переключение возмож-

ных частот дискретизации: 44.1, 48, 88.2 и 96кГц. Зеленый светодиодный индикатор

указывает текущую выбранную частоту дискретизации.
