DITHER (нефиксирующийся переключатель)

Этот переключатель используется для выбора битовой глубины цифрового выхода,

которая должна быть установлена в соответствии с принимающим устройством. При

нажатии на переключатель происходит последовательное переключение между тре-

мя значениями битовой глубины 24-, 20- и 16-ти битной. Текущая выбранная битовая

глубина обозначается зеленым светодиодным индикатором.

Индикатор LOCK (блокировка)

Светодиодный индикатор обозначает правильную синхронизацию встроенного А/Ц

чипа с внешним синхросигналом, поступающего с разъема синхрослова BNC на зад-

ней панели. Этот индикатор работает только при включенном переключателе EXT

SYNC на задней панели (смотрите ниже).

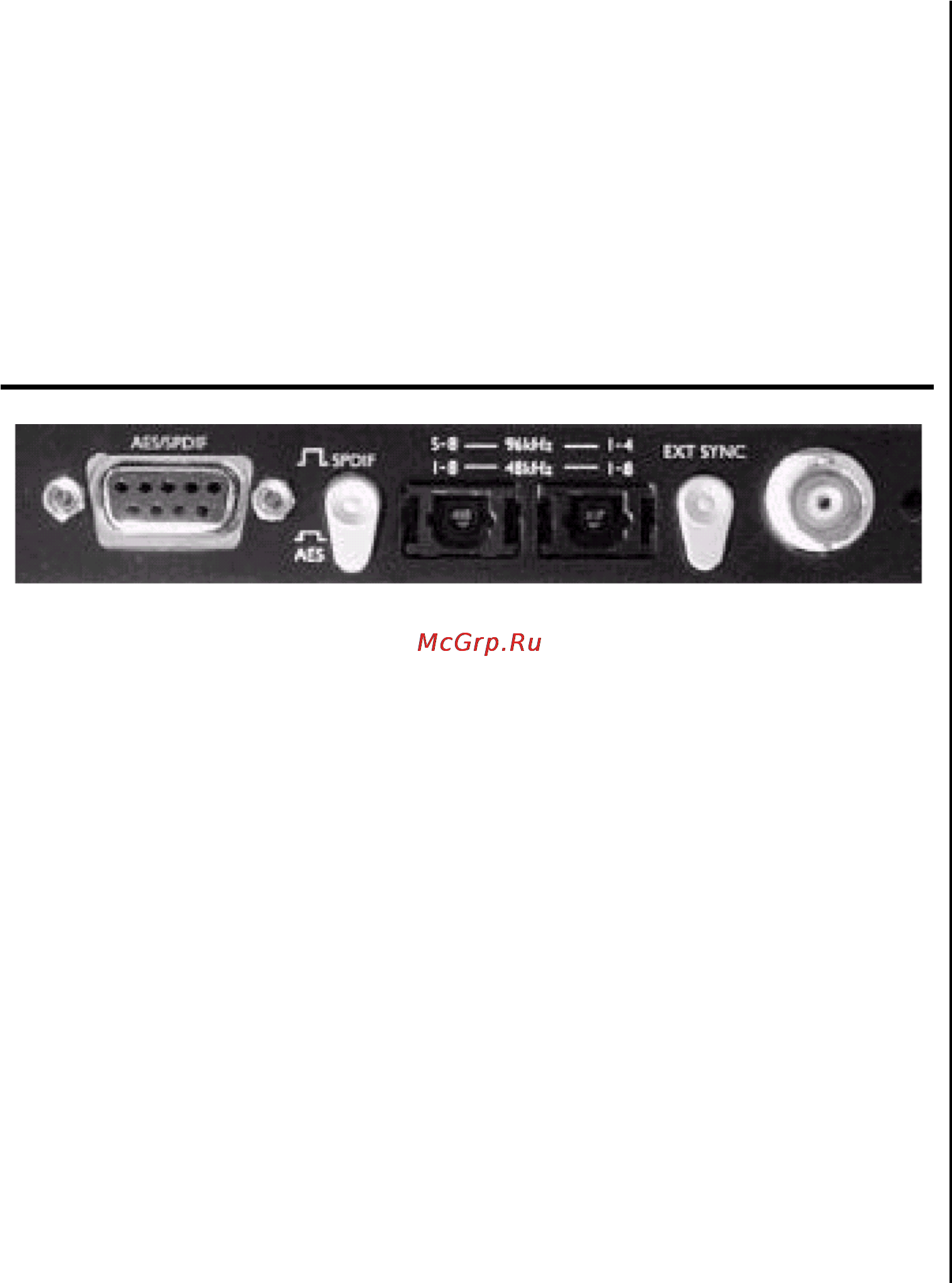

Разъемы цифрового выхода на задней панели

EXT SYNC (переключатель)

Этот переключатель используется для синхронизации цифрового выхода с внешним

источником синхрослова. При удачной синхронизации устройства, загорается светоди-

одный индикатор LOCK на передней панели (смотрите выше).

Обратите внимание: для обеспечения правильной синхронизации, должна быть выб-

рана предполагаемая частота дискретизации входящего синхрослова (используется

переключатель CLOCK SELECT на передней панели OctoPre). При установке ОctoPre

на 48кГц и внешнем синхрослове 44.1 кГц, устройство не будет заблокировано. Индика-

тор LOCK на передней панели не загорится.

OPTO (2 светодиодных разъема типа ADAT)

Эти разъемы служат для обеспечения многоканальных цифровых выходов типа ADAT

как описано выше.

EXT SYNC (разъем типа BNC)

Разъем для синхронизации цифрового преобразователя с внешним источником синх-

рослова, как описано выше.

SPDIF (Переключатель) [только для платы интерфейса AES/SPDIF/ADAT)

Этот переключатель устанавливает 9-ти контактные цифровые выходы D-типа на соот-

ветствующий уровень громкости, баланс и профессиональный/пользовательский ста-

тус для работы SPDIF. При отключении этого переключателя, цифровые выходы рабо-

тают в формате AES.

AES/SPDIF (9-ти контактный разъем D- типа) [только для платы интерфейса AES/

SPDIF/ADAT).

Этот разъем обеспечивает AES или SPDIF форматы цифровых выходов. Он должен

быть использован вместе отдельным переходным кабелем (не поставляется с опция-

ми А/Ц) как описано выше.
